超越传统极限：超细SiO₂微粉复合材料如何颠覆高温隔热认知

在高温工业领域，有效的热管理不仅是节能降耗的关键，更直接关系到设备安全与工艺稳定。传统隔热材料，如隔热砖、矿棉或普通耐火纤维，长期以来构成了我们热防护的第一道防线。然而，当面临极致的隔热需求时，这些材料的性能瓶颈便显现出来。一个核心挑战始终存在：如何在有限空间内实现最大程度的隔热？

一种基于超细二氧化硅（SiO₂）微粉的复合隔热材料，正为这一难题提供了颠覆性的答案。其热导率仅为传统隔热砖的1/3至1/4，这一数据本身就足以引起行业深思。这种卓越性能并非源于某种神奇的单一物质，而是对其微观结构进行精密设计，从根本上阻断了热量传递的多种途径。

剖析核心机理：热量传递的四大“关卡”

要理解这种材料为何如此高效，我们需要深入其内部，审视热量传递的四种基本方式，以及该材料是如何逐一设防的。

简单来说，这种复合材料通过构建一个由超细颗粒和纳米级孔隙组成的“迷宫”，让热流在其中寸步难行。无论是依赖固体接触、气体流动还是辐射穿透，热量传递的效率都被降至了物理极限。

性能对标：数据揭示的巨大优势

理论的优越性最终需要通过数据来验证。将超细SiO₂微粉复合材料与一系列常见隔热材料进行对比，其性能优势一目了然。

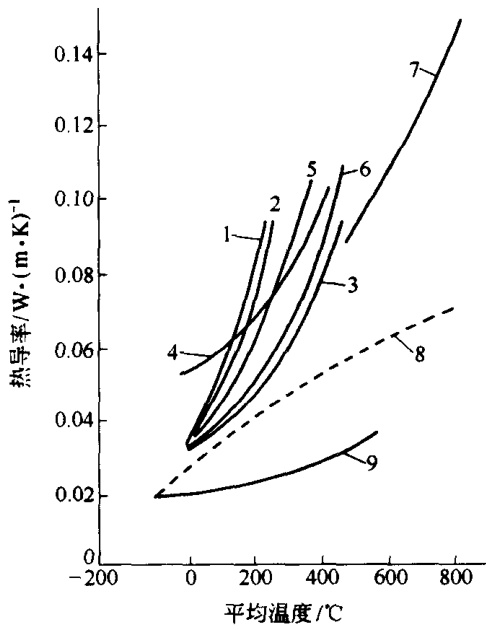

图1：超细SiO₂微粉复合隔热材料与其他材料的热导率对比。1-矿棉(64kg/m³); 2-玻璃纤维; 3-矿棉(128kg/m³); 4-硅钙板; 5-耐火纤维(96kg/m³); 6-耐火纤维(128kg/m³); 7-氧化锆纤维; 8-静止空气; 9-超细SiO₂微粉复合隔热材料

上图清晰地显示，该材料的热导率在宽广的温度范围内，不仅远低于所有固态隔热材料，甚至低于静止空气。这在传统观念中几乎是不可思议的，因为它打破了“空气是优良隔热体”的常识——通过微观结构的设计，它创造了比静止空气更“静止”的隔热环境。

这种卓越的低热导率直接转化为实际应用中的厚度优势。在达到相同隔热效果（即冷面温度一致）的前提下，采用超细SiO₂材料所需的厚度可以大幅缩减。

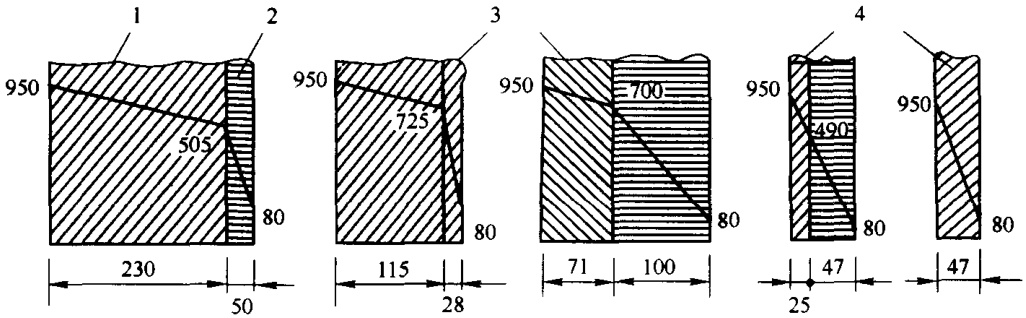

图2：不同材料达到同等隔热效果的厚度比较 (热面950℃，冷面80℃)。1-隔热砖; 2-矿棉; 3-硅酸铝纤维; 4-超细SiO₂微粉复合隔热材料

数据显示，若要将950℃的高温隔绝至80℃，传统隔热砖需要近200mm的厚度，而超细SiO₂复合材料仅需约50mm。这意味着隔热层厚度可以减少2/3到5/6，为设备小型化、轻量化以及内部有效容积的提升创造了巨大空间。

评估一种隔热材料的综合性能，不仅要看其热导率，还必须考核其在真实工况下的耐用性与可靠性。要精确量化材料在不同温度梯度下的热导率变化、抗热震性能以及长期使用后的性能衰减，需要依赖高度专业化的测试设备和严谨的实验方案。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

工业应用实例：玻璃窑炉的节能改造

让我们将目光投向一个具体的工业场景——玻璃熔窑。这是一个典型的高能耗、高温度环境。下图展示了在玻璃窑喂料端的炉墙结构中，应用超细SiO₂复合隔热材料前后的效果对比。

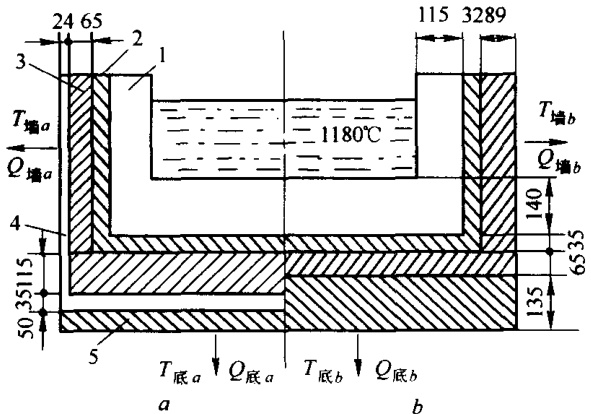

图3：玻璃窑喂料端炉墙隔热效果对比。左(a)为采用超细SiO₂复合材料的结构，右(b)为传统结构。1-电熔氧化铝砖; 2-硅线石砖; 3-黏土砖; 4-超细SiO₂复合隔热材料; 5-隔热砖

改造前 (右侧 b)： 炉墙由电熔氧化铝砖、硅线石砖和传统隔热砖构成。其侧壁外表面温度高达268℃，热损失为12.89 MJ/m²。

改造后 (左侧 a)： 在原有耐火层和隔热砖之间，增加了一层超薄的超细SiO₂复合隔热材料。结果是惊人的：侧壁外表面温度骤降至136℃，热损失也降低到4.18 MJ/m²，降幅超过67%。

这一改变不仅意味着巨大的能源节约，更带来了更安全的工作环境和更稳定的炉体结构。从工业炉、家用电器到储能设备，这种以微观结构创新驱动的高性能隔热材料，正在为所有追求极致热管理的领域，开启新的可能性。
