从矿渣到玄武岩：深度解析岩棉性能背后的化学密码

岩棉，一种看似普通的人造矿物纤维，其身世却横跨两大领域：工业废弃物（高炉矿渣）与天然岩石（玄武岩、辉绿岩）。这种出身的差异，并非仅仅是名称上的不同，它深刻地决定了岩棉的化学基因与最终的性能表现。

其诞生过程，始于一场在冲天炉中进行的、温度高达1400-1600°C的高温熔炼。熔融的原料液流随后经受喷吹或高速离心，被拉伸成纤细的纤维。在此过程中，酚醛树脂作为黏结剂，与防尘油一同被雾化喷入，均匀附着在纤维表面，赋予制品基础的结构强度、防水性及柔韧手感。纤维在分离系统中与未完全纤维化的渣球分离，最终或作为松散棉被收集，或在网带上沉降、辊压、热固化，形成我们熟悉的岩棉板或岩棉毡。

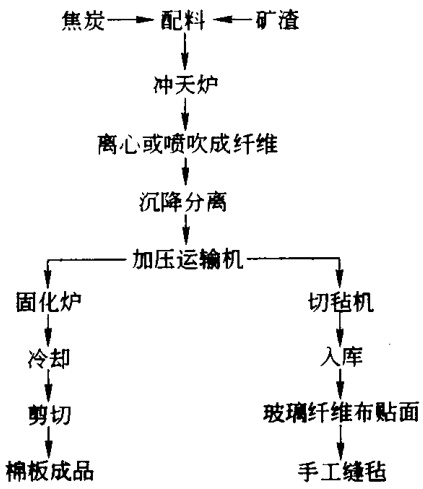

图1. 岩棉板毡生产工艺流程示意

岩棉性能分野的关键，始于原料的选择。这直接将岩棉划分为两大阵营：以高炉矿渣为基底的“熔渣类岩棉”，和以玄武岩等天然岩石为本的“岩石类岩棉”。

那么，这两种路径在化学组成上究竟带来了何种差异？核心在于氧化钙与二氧化硅的比例（CaO/SiO₂）。

• 熔渣类岩棉：其CaO/SiO₂比值通常大于0.5，表现为高钙低硅。
• 岩石类岩棉：其CaO/SiO₂比值则小于0.5，呈现高硅低钙的特点。

这个比值并非一个孤立的化学参数，它直接影响着生产工艺与最终产品性能。较高的CaO/SiO₂比值可以降低熔化温度，使熔体更容易纤维化，简化了生产。然而，这却是一个典型的工艺-性能权衡：这种化学组分也导致了材料耐大气腐蚀性，尤其是耐湿性能的下降。对于要求长期稳定性的应用场景，这无疑是一个潜在的风险点。

下表清晰地展示了这两种岩棉在关键化学成分上的差异：

表1. 两类岩棉典型化学组成 (w/%)

精确控制原料配比与化学成分，并验证其对最终产品耐腐蚀性、耐候性的影响，是确保岩棉制品长期稳定服役的关键。这已超出常规生产线品控的范畴，需要借助更专业的分析手段。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

在微观形态上，岩棉纤维的直径通常在2-20μm之间（平均小于7μm），长度约为10-100mm。岩石类岩棉因Fe₂O₃含量较高而色泽偏深，呈绿褐色，但二者在核心的绝热与吸音性能上并无本质区别。

化学组成的差异最终必然传导至物理性能的层面。岩棉材料的核心价值在于其极低的热导率。从下图中可以看出，热导率并非一个静态值，它与材料的体积密度和环境温度密切相关。在特定温度下，更高密度的岩棉板通常展现出更低的导热系数，即更好的保温效果。

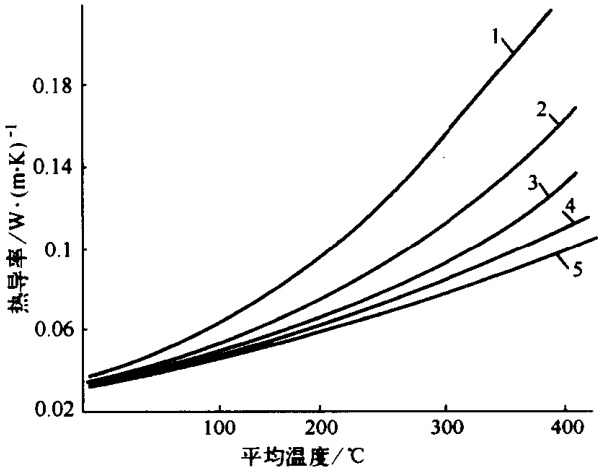

图2. 岩棉保温板热导率与温度及体积密度的关系 (1: 40 kg/m³; 2: 60 kg/m³)

除了热工性能，岩棉作为一种结构填充材料，其力学响应也至关重要。岩棉板具备一定的弹性恢复能力，下图展示了不同体积密度的岩棉板在承受载荷时的压缩变形情况。更高密度的产品在相同载荷下变形率更小，表现出更好的承压能力。

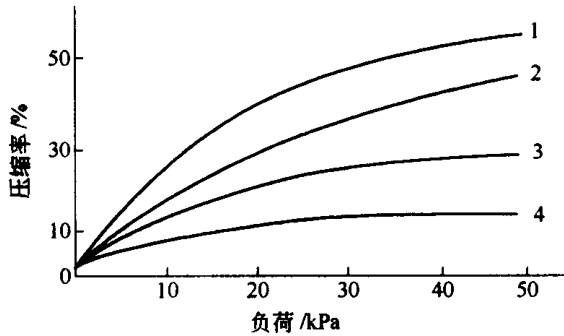

图3. 岩棉板压缩率曲线 (1: 80 kg/m³; 2: 100 kg/m³)

在实际应用中，岩棉的安全使用温度一般为600°C，最高可达700°C，这显著高于玻璃纤维。值得注意的是，作为黏结剂的酚醛树脂在温度达到200°C左右时便会开始分解挥发，但这并不会影响岩棉纤维本身的保温性能和使用效果。基于这些特性，岩棉及其制品被广泛用于锅炉、储罐、工业管道的保温绝热，以及建筑领域的隔热隔音和钢结构防火包覆。

下表依据日本工业标准（JIS A 9504），为不同形态的岩棉制品设定了详细的性能基准，为材料选型和质量控制提供了参考。

表2. 岩棉制品关键性能指标参考
