温石棉 vs. 铁石棉：高温绝热应用下的性能对决与选材策略

在工业高温绝热、密封和防火领域，石棉材料凭借其独特的纤维结构和低成本优势，至今仍占据着一席之地。然而，并非所有石棉都生而平等。当工程师面临具体的工况选型时，一个核心问题浮出水面：同样是石棉，其在高温下的性能表现为何会天差地别？尤其是在温石棉与铁石棉之间，其性能差异直接决定了设备的安全运行边界和材料的使用寿命。

理解这种差异的根源，必须从它们的微观化学结构和热反应机制入手。

化学指纹：性能差异的根源

石棉是天然含水硅酸盐矿物的统称，其家族成员众多。在工业应用中，价值最大、应用最广的是蛇纹石类的温石棉（Chrysotile）和角闪石类的部分成员，如铁石棉（Amosite）。它们的性能分野，始于化学组成的根本不同。

温石棉的基本化学式可表达为 3MgO·2SiO₂·2H₂O，是一种富含氧化镁的硅酸盐。而铁石棉的化学式则约为 5.5FeO·1.5MgO·8SiO₂·2H₂O，其结构中大量的二价铁离子（FeO）是其最显著的化学特征。当然，由于天然矿物中普遍存在的离子置换和杂质，实际化学组成会在一定范围内波动。

这种化学组成的差异，直接映射到了一系列宏观物理性能上，下表清晰地揭示了两者间的对立与分化：

从表中可以直观看到，温石棉以其优良的柔韧性（手感软、可纺纱）、高比表面积和高含水率（结晶水）为特点。而铁石棉则表现为硬、脆、密度大，且FeO含量极高。这些看似孤立的数据，共同指向了一个决定性的性能指标——耐热性。

高温下的强度演变：一场截然不同的失效之旅

对于绝热材料而言，其在目标工况下的结构和强度稳定性是生命线。石棉纤维在受热过程中的强度变化，完美诠释了其化学结构如何决定其工程命运。

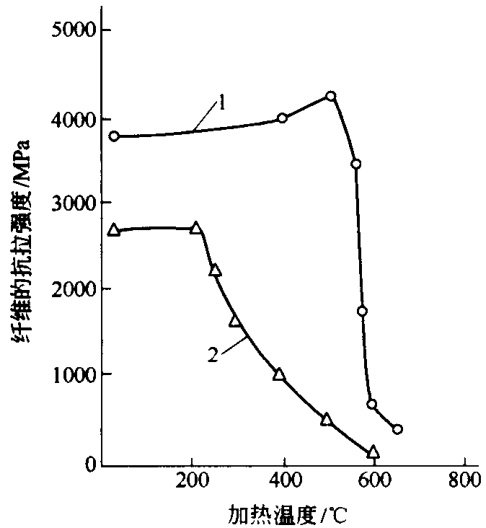

图1：石棉纤维强度随加热温度的变化（1-温石棉；2-铁石棉）

上图揭示了两种纤维截然不同的热老化路径：

• 温石棉（曲线1）：在500°C之前，其强度保持相对稳定。一旦超过500°C，强度开始急剧下降。这背后的机制是其结构中的结晶水开始脱失，导致纤维结构被破坏，材料随之变脆、老化。
• 铁石棉（曲线2）：它的性能拐点来得更早。从250°C左右开始，强度便出现明显下滑。其“阿喀琉斯之踵”在于结构中大量的FeO。在加热和有氧环境下，不稳定的FeO极易被氧化成Fe₂O₃，这个过程同样会引发纤维结构劣化和性能衰退。

因此，尽管铁石棉的熔点与温石棉相差不大，但其有效安全使用温度的上限却远低于温石棉。要精确评估特定牌号石棉材料在复杂热工况下的性能衰减曲线、蠕变特性以及使用寿命，往往需要进行严谨的热分析和力学性能测试。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

从纤维到制品：热导率与应用形态

石棉的最终价值体现在其制品上，如石棉板、布、毡、绳等。这些制品的绝热性能，核心指标是热导率。而热导率不仅与石棉类型有关，更与其加工形态和最终产品的容重（密度）紧密相关。

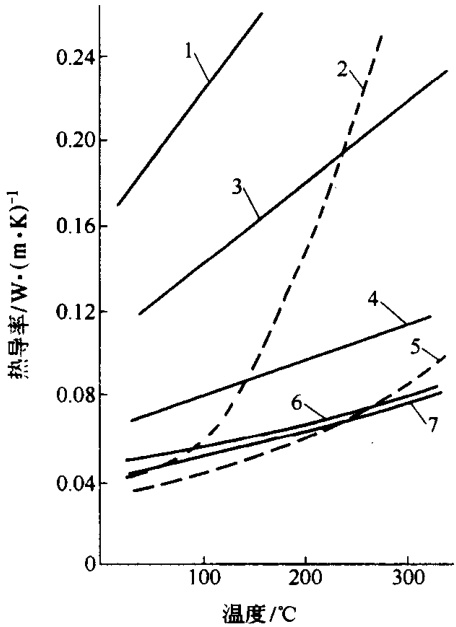

图2：不同形态石棉基材料的热导率（容重单位：g/cm³）

上图数据清晰表明，对于绝热材料，容重是控制热导率的关键杠杆。容重越低，意味着材料内部的孔隙越多，对流和固态热传导被有效抑制，绝热性能越好。

• 温石棉海绵（曲线2, 5）：容重仅为0.01~0.02 g/cm³，其热导率在所有形态中最低，展现出卓越的绝热潜力。
• 石棉毡、布（曲线7, 3, 4）：作为常见的柔性绝热制品，其容重在0.06~0.6 g/cm³之间，热导率处于中等水平，兼顾了绝热与机械性能。
• 石棉板（曲线1, 6）：为追求结构强度，容重通常较高（如温石棉板容重1.1 g/cm³），其热导率也相应较高，绝热性能相对较弱。

下表总结了几种典型的节能用石棉制品的关键性能参数，为工程应用提供了直接参考。

结论：基于工况的精准选择

综合来看，温石棉凭借其优异的柔韧性、可纺性以及在500°C以内的热稳定性，成为绝大多数通用绝热、密封应用的首选。而铁石棉虽然在耐酸防腐方面可能优于温石棉，但其较低的热老化起点（约250°C）使其在高温应用中受到极大限制。

对于研发和品控工程师而言，选材决策远不止于查阅手册。它要求对材料在真实工况下的行为有深刻预判。这意味着，必须超越材料的静态数据，去关注其在温度、气氛和应力共同作用下的动态演变。最终，精准的材料性能数据是优化设计、确保安全和控制成本的基石。
