膨胀蛭石：解密“会呼吸”的矿物如何成为高效隔热的关键

在耐火与隔热材料领域，有一种矿物显得与众不同。它在经受高温焙烧时，并不会像传统材料那样致密化，反而会像爆米花一样急剧膨胀，体积增大20至30倍。这种奇特的材料就是蛭石，一种源自云母类矿物风化或水热变质的层状硅酸盐。正是这种遇火膨胀的特性，使其成为一种性能卓越的轻质隔热材料。

微观结构：膨胀特性的根源

蛭石的“魔力”藏在它的微观结构里。其基本结构单元是由两层硅氧四面体夹着一层镁氧或铝氧八面体构成的复合层。关键在于，这些复合层之间并非紧密相连，而是通过一层层分子态的结晶水连接起来。可以将其想象成一本由无数极薄书页构成的书，而水分子就是夹在每一页之间的湿气。

当这种含水矿物被迅速加热至800~1100°C时，层间的结晶水瞬间气化，产生巨大的蒸汽压力。这股力量从内部将紧密堆叠的硅酸盐层片猛地推开，导致整个颗粒发生剧烈的、不可逆的体积膨胀。这一过程完成后，其真密度会从加热前的2.3 ~ 2.8 g/cm³骤降至0.9 g/cm³以下，内部形成大量封闭的微小气孔，为优异的隔热性能奠定了基础。

从化学构成上看，蛭石是一种复杂的含水铁镁硅酸盐，其理论化学式相当复杂。各地矿源的化学组分差异显著，直接影响其膨胀性能和最终产品的颜色与耐温性。

国内外部分蛭石产地的化学组成 (w/%)

工艺控制：释放材料潜能的艺术

仅仅拥有可膨胀的特性还不够，如何通过热处理工艺最大化其性能，是一项精细的技术挑战。工业生产中，无论是采用回转窑还是竖窑，热工制度都直接决定了蛭石的最终膨化率和性能。

一个常见的误区是认为加热越快越好。如果将蛭石颗粒直接投入1000°C的高温环境中，颗粒表面会率先膨胀，形成一个致密的隔热层。这个隔热层反而会阻碍热量向内部传递，减慢了内部水分的汽化速度，最终导致膨化不充分、效率低下。反之，如果升温过慢，层间水会以较为温和的方式逸出，无法形成足够的蒸汽压力来撑开层片，膨胀倍数同样不理想。

那么，最优的路径是什么？实践证明，两段式加热法效果最佳。首先，对蛭石进行缓慢预热，使其内部温度均匀上升，为瞬间膨胀做好准备；随后，迅速将其投入已达到1000°C的加热炉中。通过这种方式，相比于简单的快速加热，膨胀倍数可以提高约25%，而膨化时间则能缩短40%。

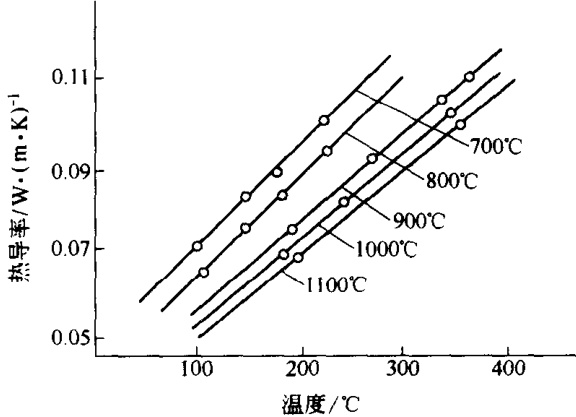

膨化温度同样是关键变量。如下图所示，在1000°C以下，随着膨化温度的升高，膨胀蛭石的热导率会显著降低，意味着其隔热性能得到改善。

要精确控制最终产品的性能，就需要对原料的化学成分、粒度分布以及热处理过程中的膨胀倍数、体积密度和热导率进行严格的监控和检测。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

性能指标与应用场景

经过优化的膨化处理后，膨胀蛭石呈现为多孔的片状颗粒，颜色从金黄到深灰或暗黑不等，具体取决于其化学成分和膨化条件。其核心优势在于极低的体积密度和优异的隔热、吸音及电绝缘性。

根据我国标准，膨胀蛭石按性能分为不同等级：

在应用上，膨胀蛭石可以直接作为散料填充于隔热层。更常见的用法是将其作为轻质骨料，与水泥、水玻璃等胶结剂混合，通过轻压或振动成型，制成各种形状的隔热制品。这类制品的体积密度通常在0.4 ~ 0.5 g/cm³，常温热导率相应为0.081 ~ 0.14 W/(m·K)。

然而，也必须认识到其局限性。膨胀蛭石制品的耐火度相对较低，在高温和负载下容易发生压缩变形，因此除少数高密度制品外，一般不适用于承重结构。其最高使用温度通常限制在1100 ~ 1150°C以下。
