解密膨胀珍珠岩：为何这种白色颗粒能主宰高温与深冷绝热？

在材料科学领域，很少有材料能像膨胀珍珠岩这样，将火山的炽热起源与深冷绝热的极致应用集于一身。它是一种看似简单的白色多孔颗粒，却凭借其独特的蜂窝状微观结构和超轻质特性，在冶金、化工、建筑乃至国防工业的保温隔热领域占据了不可或缺的地位。那么，一块源自地表急冷岩浆的火山岩，究竟经历了怎样的蜕变，才成为性能卓越的绝热材料？

原始基因：火山熔岩中的“膨胀密码”

一切始于珍珠岩原矿，一种酸性玻璃质火山熔岩。当地下岩浆喷出地表，与水骤然相遇，快速冷却固化，便形成了这种致密的玻璃体。其核心化学成分以SiO₂（通常在68%~75%）和Al₂O₃（9%~14%）为主，并含有少量Fe₂O₃、CaO、MgO等杂质。

然而，决定其命运的关键，并非这些氧化物，而是其内部含有的3%~6%的结合水（H₂O）。这些水分以强结合的形式被锁在玻璃体结构中，成为了日后膨胀发泡的根本动力源。可以说，每一颗珍珠岩矿石内部，都潜藏着一个待被唤醒的“膨胀密码”。

不同产地珍珠岩原矿的理化性能对比

工艺核心：瞬时热冲击下的“爆米花效应”

将珍珠岩原矿转化为膨胀珍珠岩，其核心工艺在于焙烧膨化——一个类似于制作爆米花的物理过程。

1. 备料与预热： 首先，将原矿破碎至合适的粒度，通常为0.15 ~ 0.5 mm。随后，在300 ~ 500°C的温度下进行预热，这一步的目的是温和地排除材料表面和浅层孔隙中的吸附水，为后续的关键步骤做准备。

2. 瞬时膨化： 预热后的颗粒被投入温度高达1180 ~ 1280°C的竖窑中。在这样剧烈的热冲击下，矿石颗粒迅速达到软化状态，同时内部的结合水瞬间气化，产生巨大的蒸汽压力。这股力量迫使处于熔融软化状态的玻璃体急剧膨胀，体积可增大数倍甚至三十倍。

3. 快速冷却： 膨胀完成后，必须立即快速冷却至其软化温度以下。这个骤然降温的过程将膨胀后形成的蜂窝状多孔结构“冻结”并固定下来，最终形成我们所见的白色、轻质、多孔的膨胀珍珠岩颗粒。

质量控制的关键：三大工艺参数的精妙平衡

要获得理想的膨胀效果和最终产品性能，就必须对生产工艺进行精确控制。膨胀倍数——衡量膨化效果的核心指标——主要受到矿石粒度、预热温度和膨化温度这三大因素的制约。

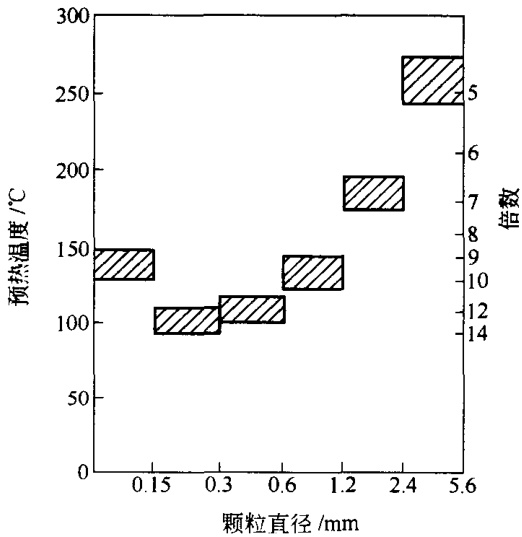

• 粒度的影响： 并非越大或越小越好。粒度过小，颗粒可能在未充分膨胀前就被热气流带走；粒度过大，则热量难以在短时间内传递到颗粒核心，导致内外膨胀不均。因此，存在一个最佳的粒度范围。

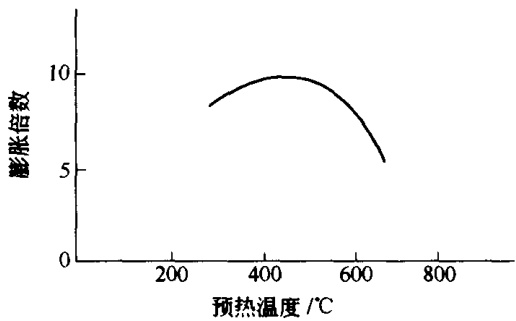

• 预热温度的权衡： 适当的预热可以有效提高膨胀倍数，但过高的预热温度会提前消耗掉一部分宝贵的结合水，反而降低最终的膨化效果。

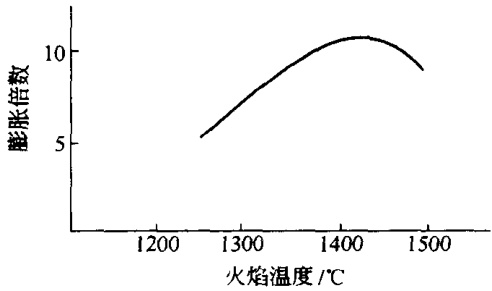

• 膨化温度的窗口： 膨化温度必须精确控制在矿石的软化点以上，但又不能过高，以防颗粒完全熔融而无法形成多孔结构。这是一个需要反复试验才能确定的最佳工艺窗口。



显然，从原矿的化学成分分析到最终产品膨胀倍数、体积密度等关键性能的评估，每一步都离不开精准的实验数据。要实现稳定、高效的生产，对不同批次原料的特性进行预先表征，并对工艺参数进行优化验证，就显得至关重要。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

卓越性能：从高温到深冷的广泛适用性

经过精密的工艺控制，最终得到的膨胀珍珠岩是一种性能优异的绝热材料。其体积密度极低，热导率也相应非常小，这意味着热量很难穿透它。

膨胀珍珠岩典型性能参数

除了优异的绝热性，它还具备耐热、耐酸碱侵蚀、无毒无害、吸湿率低等优点。其最突出的特点是极宽的使用温度范围，最高可耐受约1000°C的高温，最低则可用于-200°C的深冷环境。

这种独特的双重能力，使其应用场景极为广泛。在冶金、电力部门，它被用于高温热工设备的保温；在化工、石油领域，它保护着各种反应釜和管道；在建筑行业，它是高效的墙体保温填充料；在国防和航天领域，它更是制冷设备和深冷工程不可或缺的保冷材料。无论是作为直接填充的颗粒料，还是与水泥、磷酸盐等结合剂混合制成板、管等制品，膨胀珍珠岩都以其独特的物理性能，默默地守护着能量的边界。
