硅藻土隔热材料：从微观结构到宏观性能的深度解析

大自然如何造就一种高效的隔热材料？答案或许隐藏在亿万年前的微观世界里。硅藻土，这种看似寻常的沉积矿物，其本质是远古水生植物硅藻的硅质骨骸化石。在显微镜下，它展现出一个由无数个5至400μm大小、形态各异的微小藻壳构成的多孔宇宙。正是这种天然形成的、极其精细的孔隙结构，赋予了硅藻土卓越的隔热性能，使其成为中高温隔热领域的关键原料。

原材料的基因：化学纯度与杂质的影响

硅藻土的核心化学成分是非晶质含水硅酸（SiO₂·nH₂O）。其品质高下，很大程度上取决于SiO₂的含量和杂质的种类。顶级的硅藻土呈现白色，SiO₂含量可高达90%至98%。然而，大多数矿源的硅藻土都伴生有黏土、火山灰、有机物等杂质，颜色也因此呈现为浅灰、浅黄乃至深绿色，其SiO₂含量通常在70%至90%浮动。

不同产地的原料化学组成差异显著，这直接决定了其后续加工工艺和最终产品性能。

表1：全球部分地区硅藻土化学组成 (wt%)

为了获得高性能制品，工业上必须对这些杂质进行提纯。例如，通过焙烧去除有机物，通过淘析法分离硅砂，或在700-800°C下添加食盐焙烧以去除氧化铁。最终产品的性能，可以说是原料基因与提纯工艺共同作用的结果。

热处理中的相变：性能演化的关键路径

硅藻土从原料到成品的蜕变，是一场在高温下精心控制的物理化学演进。

在50-250°C的初级加热阶段，材料中的残余水分被排除，凝胶结构发生老化，伴随着0.1%至0.3%的轻微收缩。当温度提升至500-800°C，水分被完全蒸发，材料内部形成了海量的微孔，其吸液能力甚至能达到自身体积的五倍，此时的容重降至0.5-0.7 g/cm³。

温度的进一步升高，将触发更为深刻的结构变化。大约在800°C以上，硅藻壳之间开始发生烧结，材料出现收缩。一旦温度超过1000°C，非晶质的硅藻壳开始向晶态的方石英转化，收缩变得更加显著。加热至1100-1400°C后，体积密度会剧增至1.4 g/cm³；而在1400-1600°C，体积密度甚至会达到2.2 g/cm³左右。

这种结构变化的起始温度，与原料的纯度息息相关。高纯度硅藻土在1300°C时结构变化依然很小，而杂质含量高的原料，在1100°C时可能已经开始熔化变形。这直接决定了最终制品的使用温度上限。

烧成工艺的博弈：尺寸稳定性的决定因素

在制造硅藻土轻质隔热砖时，烧成温度是一个极其敏感的工艺参数，它直接影响着制品的尺寸稳定性和使用寿命。

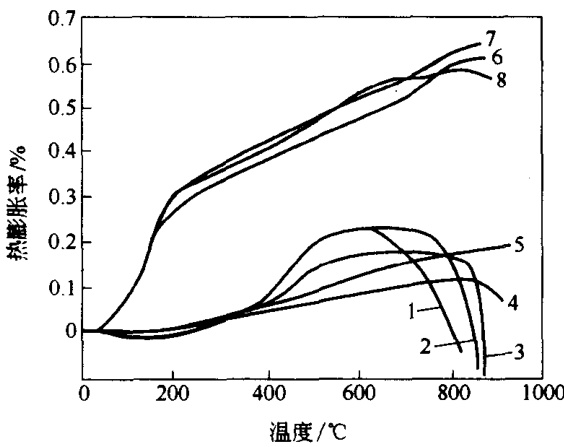

图：烧成温度对硅藻土砖在后续加热使用中尺寸变化的影响 (1-8分别对应600°C至1300°C的烧成温度)

上图揭示了一个核心的技术矛盾：

• 低温烧成（如800°C以下）的砖，在后续使用中再次受热时，会因为烧结不完全而产生较大的二次收缩。
• 高温烧成（如1100°C以上）的砖，其内部大量的SiO₂已转变为方石英。当这种砖在实际工况中被加热至200°C附近时，方石英会发生晶型转变，导致显著的体积膨胀，可能引发炉衬结构破坏。

因此，要获得性能稳定的硅藻土砖，必须寻找到一个理想的烧成温度区间，通常在900-1000°C。在这个温度下，材料既能获得足够的强度，又能避免因过度晶变而埋下未来尺寸不稳定的隐患。如何精确控制烧成制度，并准确评价制品的重烧线变化、晶相构成和热导率，是确保产品质量的核心挑战。这需要严谨的实验设计和精准的性能检测数据。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

最终产品性能：硅藻土隔热砖的实力与局限

经过合理工艺制成的硅藻土轻质隔热砖，其核心优势在于，同等体积密度下，它的热导率通常低于其他隔热材料。这归功于硅藻土独特的、极其细小的封闭气孔，它们像无数个微型真空室，有效地屏蔽了热量传导。

然而，其最高使用温度受到原料纯度的严格制约。普通硅藻土制成的隔热砖，使用温度一般不超过1000°C，因为在更高温度下，杂质会作为助熔剂，加剧材料的收缩变形。若要提升耐热性能，则必须选用高纯度原料，并在更高的温度下烧成。有时还会加入石灰等矿化剂，促进SiO₂向耐热性更好的鳞石英转化，以抑制高温下的重烧收缩。

以下是全球部分硅藻土轻质隔热砖的典型性能数据，展现了不同技术路线下的产品差异。

表2：部分国家硅藻土轻质隔热砖性能

总的来说，从一块古老的硅藻化石到一块性能可靠的隔热砖，其间的每一步都体现了材料科学的精髓。对微观结构的深刻理解和对加工过程的精确控制，共同决定了这种天然材料在现代工业节能中的价值。
