耐火度之外：揭示隔热耐火材料真实使用温度的关键

在评估高温材料时，一个普遍的认知是将其耐火度等同于其最高使用温度。然而，对于轻质隔热耐火材料而言，这一直觉判断往往会带来巨大的风险。这类材料的服役上限，并非由其熔化温度决定，而是由一个更微妙、却更致命的特性所主导：高温下的体积稳定性。

轻质隔热材料的独特之处在于其内部富含大量气孔，这赋予了它们优异隔热性能的同时，也带来了巨大的比表面积。当材料在高温及自身重力等负载下长期工作时，这种多孔结构极易发生不可逆的收缩变形。这种看似微小的变化，不仅会直接削弱材料的隔热效果，导致热量散失增加，更严重的是，它会引发整个炉体结构的应力变化，催生裂纹甚至导致结构失效。因此，在高温应用中，隔热性能的丧失与炉体结构的失效，往往始于材料自身体积的微小收缩。

这就引出了一个核心问题：如何科学界定隔热耐火材料的允许使用温度？国际通行的做法，是将评价的焦点从“耐火度”转移到“抵抗加热收缩的能力”上。具体而言，行业内普遍采用重烧线收缩率不大于2%的温度，作为该材料的最高允许使用温度。这是一个基于长期实践、旨在确保结构安全与性能稳定的关键工程指标。

要精确测定材料在特定温度下的重烧线变化，是评估其长期服役可靠性的关键步骤。这一过程对测试条件、升温速率和数据解读的专业性要求极高，任何偏差都可能导致对材料性能的误判。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

不同的隔热保温材料，其允许使用温度范围存在显著差异，这为工程师选材提供了宏观指引。

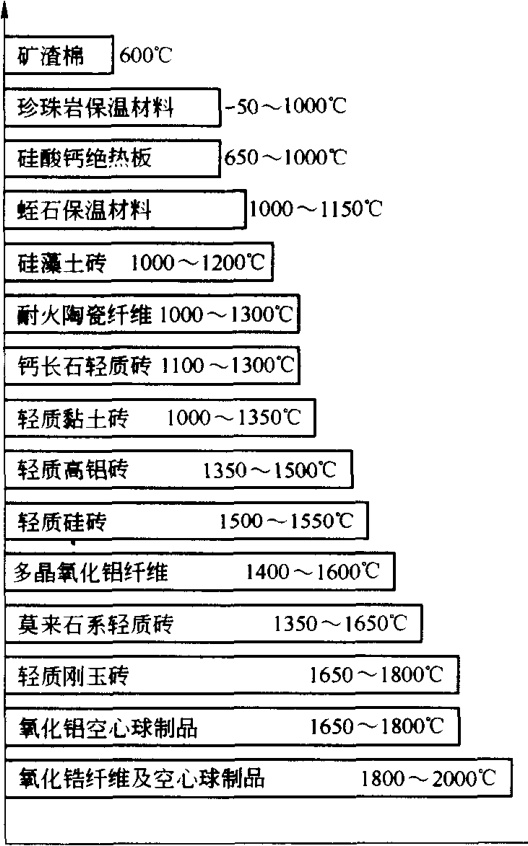

图18-19 各种隔热保温材料的使用温度范围

更有趣的是，对于同一品种的隔热材料，其使用温度与其体积密度呈现出明确的正相关关系。体积密度越高，允许的服役温度也越高。

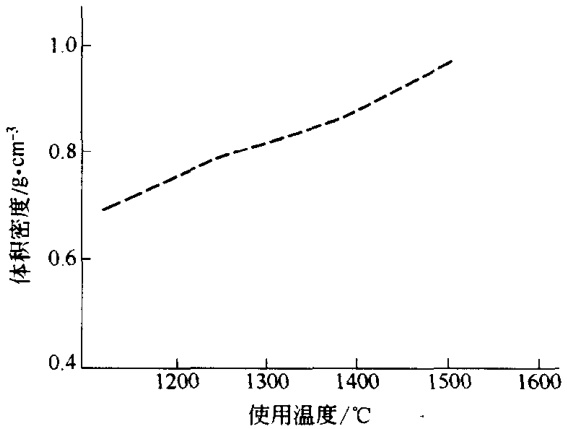

图18-20 隔热耐火材料的使用温度与其体积密度的关系

这种现象背后的机理其实不难理解。更高的体积密度意味着材料内部的固相颗粒之间结合得更为连续和牢固，形成了一个更强健的骨架结构。正是这个坚固的骨架，有效抵抗了高温下的软化和蠕变，从而赋予了材料更优异的体积稳定性。最终，是材料内部固相骨架的坚固程度，决定了其在高温下的服役上限。
