定径水口：小方坯连铸的流量“节拍器”与性能瓶颈

在小方坯连铸的精密流程中，一个看似不起眼的耐火元件——定径水口，却扮演着流量“节拍器”的关键角色。它通过一个固定孔径（通常在12-20 mm之间）来精准调控从中间包流入结晶器的钢水流量，其尺寸的稳定性，直接决定了拉坯速度的恒定、铸坯的质量优劣乃至整条生产线的安全。然而，在高温钢水的持续冲刷与侵蚀下，如何确保这个“节拍器”不失准，成为了材料科学与工艺控制中的一个核心议题。

对定径水口的性能要求极为苛刻：它必须安全可靠，不能在使用中发生堵塞、开裂或脱落；更重要的是，其内孔的扩径速度必须被控制在极低的水平。要满足这些要求，材料必须兼具卓越的抗冲刷性、抗侵蚀性以及抗热震性。

目前，氧化锆（ZrO₂）质材料凭借其优异性能成为主流选择。氧化锆的含量是划分产品档次、决定其性能表现的核心指标。从ZrO₂含量约65%的锆英石质，到含量超过95%的全氧化锆质，定径水口的使用寿命可以从5-6小时跃升至15小时以上，其扩径速率在高端产品中甚至可低至0.03 mm/h。这背后是材料性能的巨大差异。

结构设计的权衡：三种主流方案解析

为了平衡性能、成本与应用场景，定径水口在结构设计上分化出了三种主要形式：均质式、直接复合式和镶嵌式。

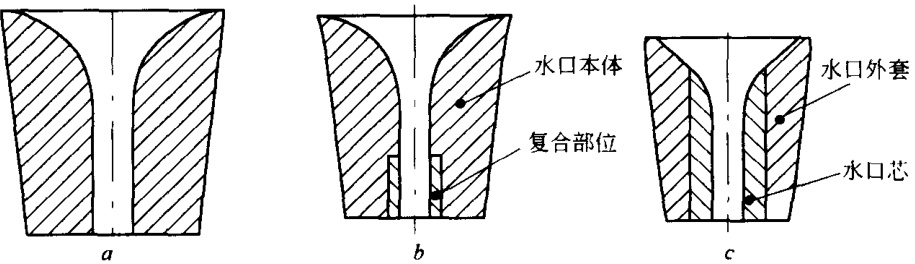

图15-8 定径水口结构示意图 (a) 均质式 (b) 直接复合式 © 镶嵌式

• 均质式： 整个水口由单一材料（通常是锆英石质或低含量氧化锆质）制成。这种设计结构简单，但性能有限，主要适用于连铸时间较短的工况。
• 直接复合式： 主体采用成本较低的锆英石质，仅在内孔关键的定径区域，复合一层高氧化锆含量的材料。这种设计通过一次成型和烧成，在提升使用寿命的同时控制了成本。但其挑战在于，不同材料间热膨胀系数的差异可能导致使用中开裂，因此复合层的氧化锆含量通常被限制在70%-80%的范围内。
• 镶嵌式： 这是当前生产中应用最广的结构。它将水口分为外套和内芯两部分，分别制作后再用耐火泥粘接组装。外套通常为烧成高铝质，提供结构支撑和良好的抗热震性；内芯则根据性能需求，选用不同氧化锆含量的锆质材料。这种模块化设计不仅成本效益高，抗热震性好，而且能够灵活匹配从低到高全范围的性能要求。

从制造工艺看性能：决定水口寿命的关键控制点

氧化锆质定径水口内芯的性能，根植于其制造工艺的每一个环节。其主要原料为部分稳定的电熔氧化锆和锆英石，生产流程涵盖了配料混练、机压成型、干燥和高温烧成。

烧成温度是决定最终相组成和微观结构的关键参数，它与氧化锆的含量直接相关。含有锆英石的配方，烧成温度一般在1630-1700°C；而以全部分稳定电熔氧化锆为原料的高端水口芯，烧成温度则需提升至1750-1800°C。此外，稳定剂的选择也对性能有影响，国内产品多采用氧化钙（CaO）作为稳定剂，而国外部分产品则采用氧化镁（MgO）。

表1：不同档次氧化锆质水口芯及外套性能指标参考

定径水口在使用中最主要的失效模式有两个：一是抗热震性不足导致的炸裂，二是内芯孔径的持续扩大。一旦扩径，钢水流速失控，不仅会严重影响铸坯质量，甚至可能引发致命的拉漏事故。因此，从原料选择、粒度级配，到烧成品的相组成和显微结构，都必须进行精确控制。要确保每一批产品的性能稳定可靠，就需要系统化的质量检测与分析。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

技术突破：快换技术如何打破连铸效率瓶颈

随着连铸技术和中间包寿命的不断提升，传统定径水口的服役寿命逐渐成为限制连铸炉次增加的瓶颈。单纯依靠改进氧化锆材质，其寿命提升存在极限，且高纯度材料的热震稳定性问题也愈发突出。

为了突破这一瓶颈，定径水口不断流快速更换技术应运而生。这项技术允许在连铸过程中在线更换定径水口，从而将单只中间包的连续浇铸时间大幅延长，最高可达70小时。快换技术的应用，不仅稳定了拉速、保证了铸坯质量、提高了成材率，还显著降低了物耗和工人劳动强度，是近年来迅速推广的一项革命性技术。

当然，这一技术也对水口本身提出了更高的要求。由于快换水口在使用时不经预热，直接与高温钢水接触，其抗热震性必须远超传统产品。这就要求从材料配方到结构设计进行全面优化。

表2：快换水口系统配套材料性能参考

从固定式到快换式，定径水口的发展历程清晰地展示了功能耐火材料如何通过材料科学与工程设计的深度融合，不断突破应用极限，从而推动整个工业流程的效率升级。对这些高性能材料的精准表征与失效分析，是持续创新的基石。
