碳化硅耐火材料的微观世界：结合相如何决定最终性能

碳化硅（SiC）基耐火材料的宏观性能，其根源深藏于微观结构之中。决定这一结构特性的关键，并非仅仅是SiC骨料本身，更在于将这些骨料紧密联结在一起的“粘合剂”——即结合相。不同的结合方式，如同建筑中采用不同的砂浆，会塑造出性能迥异的最终材料。其分类主要涵盖了氧化硅（SiO₂）结合、黏土结合、重结晶结合，以及性能更为优越的氮化硅（Si₃N₄）-赛隆（SiAlON）结合体系。

氧化物结合体系：SiO₂的“粘合”艺术

以SiO₂为结合相是制备碳化硅制品的一种成熟工艺。从微观视角观察，这种材料呈现出一种分布均匀的结构形态。如下图所示，尺寸较大的SiC颗粒作为骨架，均匀地嵌入由SiO₂结合相和SiC细粉构成的基质当中。图中观察到的白色相，是包裹在SiC颗粒中的少量游离金属硅（Si），这是工艺过程中可能出现的副产物。

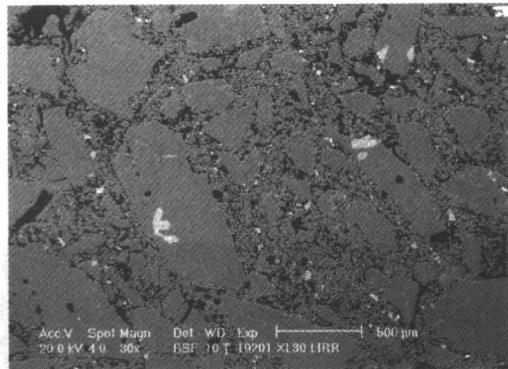

图1：SiO₂结合碳化硅的低倍显微结构，展示了颗粒与基质的均匀分布

当我们进一步放大观察其基质的细节时，SiO₂结合相的作用变得更为清晰。它如同一层致密的胶水，将SiC细粉牢固地粘结在一起，形成了材料的连续网络。一个显著的特征是，其内部的气孔多呈现为封闭的圆形，这种孔隙结构对材料的致密性和抗渗透性有直接影响。

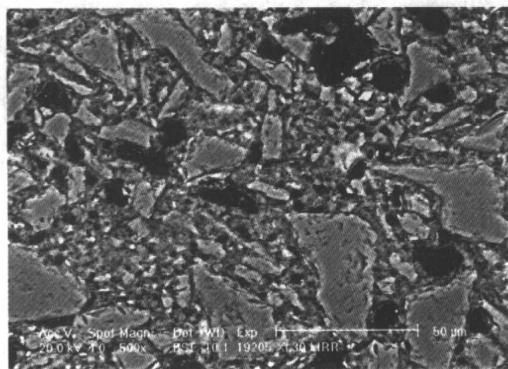

图2：SiO₂结合相基质的高倍显微结构，可见结合相对SiC细粉的包裹作用

氮化物结合体系：Si₃N₄与SiAlON的结构创新

相较于传统的氧化物结合，采用氮化物作为结合相代表了技术的显著升级。那么，这两种路径在微观结构上究竟带来了何种差异？

在Si₃N₄结合的SiC材料中，其结合相并非简单地填充于颗粒间隙，而是在烧结过程中原位生成。其晶体形态极具特色，常在材料的气孔中生长成相互交织的纤维状或编织状结构。这种自生成的“增强纤维网络”赋予了材料优异的韧性和强度。

而当采用SiAlON作为结合相时，其微观结构则呈现出另一种高度有序的形态。在材料的孔洞内，可以观察到发育非常完整的、自形的六方柱状SiAlON晶体。这些晶体如同钢筋骨架，在微观尺度上构建起一个极其坚固的承力结构，从而赋予材料卓越的高温力学性能和抗热震稳定性。

微观结构分析与材料质量控制

从SiO₂的致密填充，到Si₃N₄的纤维交织，再到SiAlON的柱状骨架，结合相的微观形态直接决定了碳化硅制品的最终使役性能。因此，对碳化硅制品的质量控制，本质上是对其微观结构的精确调控。无论是评估原料纯度，还是优化烧结工艺，最终都必须通过专业的耐火材料微观结构分析来验证。通过高分辨率的显微成像和结合相鉴定，研发与生产人员可以直观地判断结合相的形态、分布和结晶质量，从而确保每一批次产品的性能稳定可靠。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
