镁铬耐火材料的微观世界：从原料选择到结构性能的深度解析

在钢铁、有色金属冶炼、水泥及玻璃制造等严苛的高温工业环境中，镁铬系耐火材料扮演着无可替代的角色。作为碱性耐火材料的支柱，其卓越的性能并非凭空而来，而是源于其内部精密构建的微观结构。这种结构的设计与实现，始于最前端的环节——原料的选择与处理。

镁铬砖的制造，本质上是一场以镁砂与铬矿为主角，通过高温作用实现材料重构的工程艺术。其最终产品的性能谱系，很大程度上由所选用原料的两种核心路径决定：电熔法与烧结法。

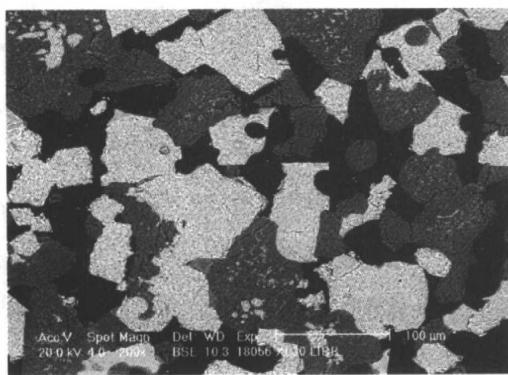

图3-12 烧结镁砂的显微结构

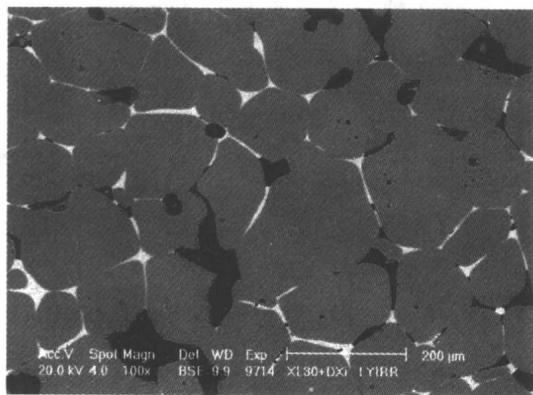

图3-13 海水镁砂的显微结构

原料路径：电熔与烧结的战略分野

制造镁铬砖的原料组合极为多样，但追根溯源，除天然铬矿外，核心的镁质原料主要通过两大技术路径制备：

1. 电熔料路径 (Fused Materials): 包括电熔镁砂和预先合成的电熔镁铬砂。此方法通过电弧炉将原料熔融后冷却结晶，形成致密度极高、晶粒粗大、化学纯度优良的颗粒。
2. 烧结料路径 (Sintered Materials): 包括普通及高纯烧结镁砂，以及烧结合成镁铬砂。此方法在低于熔点的高温下进行固相反应和致密化，是更为传统的制备工艺。

那么，这两种路径在微观结构上究竟带来了何种差异？显微镜下的观察揭示了答案。

微观结构的指纹：不同工艺路径下的形态对比

材料的宏观性能是其微观结构的直接映射。通过对不同工艺制备的镁铬砖进行显微结构分析，我们能够清晰地看到原料选择和制备工艺如何深刻地影响最终产品的内部构造。

再结合镁铬砖：致密结构的典范

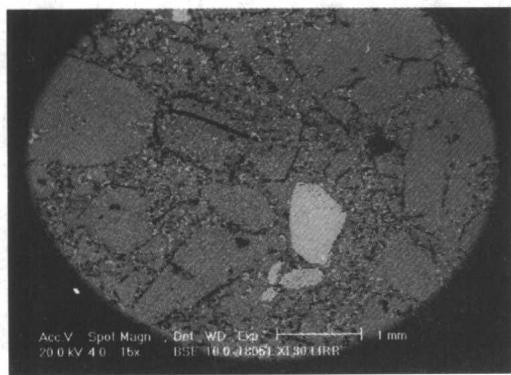

当以电熔镁铬砂为主要骨料，辅以少量铬矿时，我们得到的是典型的“再结合镁铬砖”。其低倍显微结构（图3-14）清晰地展示了粗大的骨料颗粒与基质之间的界限。

图3-14 再结合镁铬砖的低倍结构

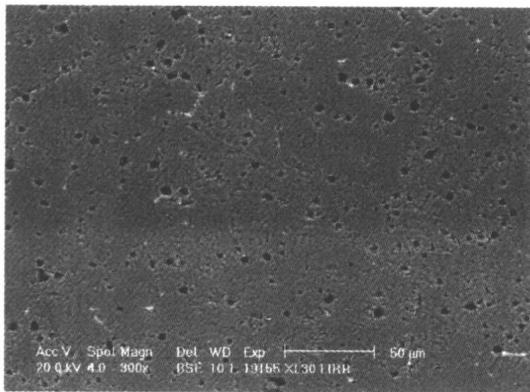

深入观察其基质部分（图3-15），可以看到一个高度致密、烧结优良的微观世界。方镁石（Periclase）晶体内部弥散着大量细小的粒状尖晶石（Spinel）脱溶相。这种脱溶现象是高温固溶体在冷却过程中析出的第二相，它的存在能够有效钉扎位错、抑制晶粒长大，从而显著提升材料的高温强度和抗蠕变性。晶粒之间则由烧结镁砂细粉和薄膜状的尖晶石紧密联结，构成了坚固的骨架。

图3-15 再结合镁铬砖的基质结构

共同烧结镁铬砖：工艺温度的指示器

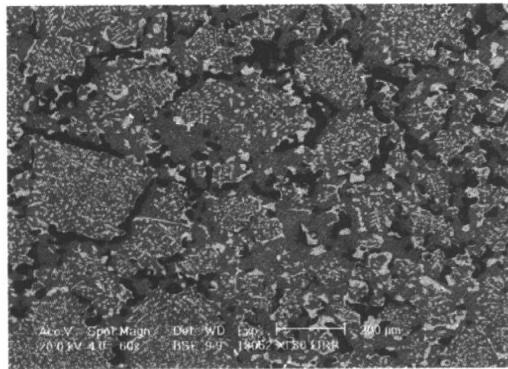

与再结合砖不同，当采用铬矿和镁砂细粉直接混合、一次烧成的“共同烧结”工艺时，其基质结构呈现出不同的特征（图3-16）。在这种结构中，方镁石晶体内的脱溶相明显减少。这一现象是一个重要的工艺指标，它暗示着该制品的烧成温度相对较低，固溶与脱溶过程进行得不够充分。

图3-16 共同烧结镁铬砖的基质结构

此外，当使用电熔镁砂与铬矿颗粒共同制砖时，还可能观察到一种有趣的现象：电熔镁砂颗粒内部的脱溶相呈现出梯度分布，即颗粒边缘的脱溶相浓度显著高于中心区域。这揭示了在烧成过程中，颗粒边缘与周围基质发生了更强烈的元素相互扩散和反应，反映了复杂的非平衡热力学过程。

从显微结构到质量控制的闭环

上述对比清晰地表明，无论是原料的预处理方式（电熔或烧结），还是最终的成型工艺（再结合或共烧结），都会在产品内部留下独特的“微观指纹”。这些指纹——如晶粒尺寸、物相组成、脱溶相的形态与分布、以及孔隙率——直接决定了镁铬砖的热震稳定性、抗侵蚀能力和使用寿命。

因此，对镁铬砖进行精准的显微结构分析，不仅是研发阶段理解材料行为的关键，更是生产过程中进行质量控制和工艺优化的核心手段。通过专业的耐火材料检测，可以验证生产批次是否达到了预期的结构标准，从而确保每一块砖都能在严苛的工业应用中发挥其最佳性能。这种基于数据的质量控制解决方案，是现代高端耐火材料制造不可或缺的一环。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
