在现代炼钢的连续铸造流程中，水口、滑板与塞棒等功能性耐火材料，扮演着如同控制钢液流动的“动脉”与“阀门”般的关键角色。它们的性能稳定与否，不仅直接决定了炼钢能否顺畅进行，更深刻影响着最终钢材的纯净度与质量。随着洁净钢、高性能钢种需求的日益严苛，对这些核心元件的材料学要求也达到了前所未有的高度。本文将深入其微观世界，剖析不同材质水口、滑板及塞棒的显微结构特征，揭示其性能背后的材料设计逻辑。
水口的核心使命是为高温钢液提供一个稳定、受控的流动通道，同时隔绝空气，防止二次氧化。根据其在连铸系统中的位置和功能，主要分为长水口和浸入式水口。
长水口（保护套管）
其主要职责是连接钢包与中间包，实现钢液的无氧化、无喷溅转移。主流材质包括铝炭质和铝硅炭质。
铝炭质长水口：其结构骨架通常由电熔棕刚玉等高强度颗粒构成，并掺有少量电熔锆莫来石以提升抗热震性。大量的石墨则赋予材料优异的抗热震稳定性与抗侵蚀能力。基质部分除了刚玉细粉，还会引入硅（Si）、碳化硼（B4C）等抗氧化剂，以保护碳质组分在高温下不被过早消耗。

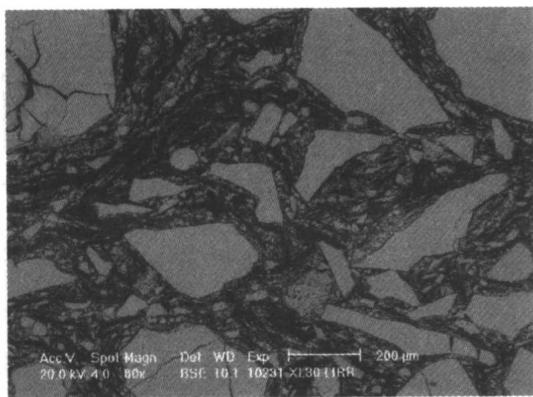

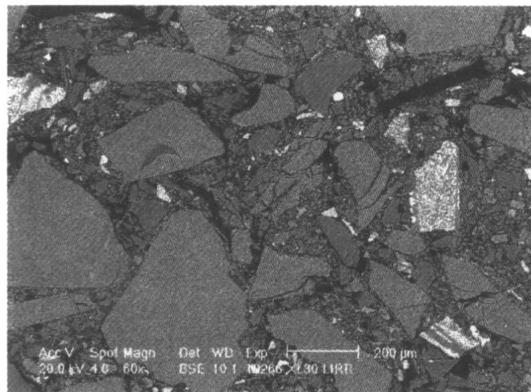

图 铝炭水口的低倍结构
铝硅炭质长水口：这类水口则另辟蹊径，采用熔融石英作为主骨料。熔融石英极低的热膨胀系数赋予了材料卓越的抗热震性能。其基质部分与铝炭质相似，以刚玉为主，并辅以硅、碳化硼等抗氧化剂。

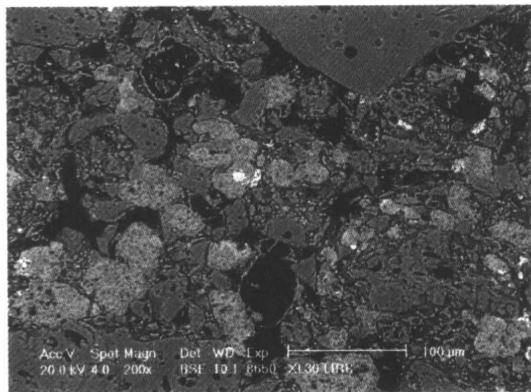

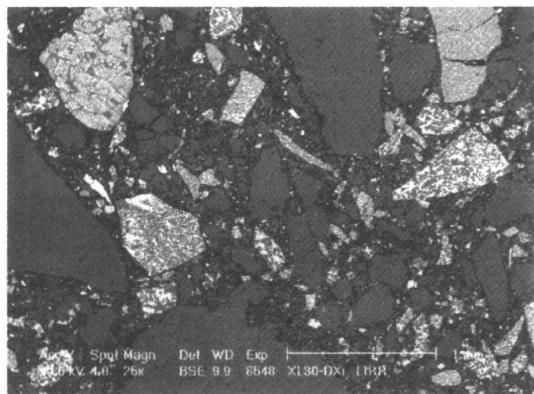

图 铝硅炭长水口的显微结构
浸入式水口（SEN）
浸入式水口的工作环境更为复杂，它将钢液从中间包引入结晶器，不仅要防止二次氧化，还要优化钢液在结晶器内的流场。因此，其不同部位采用了分区设计的复合结构。
本体：多为铝炭质，其显微结构以电熔棕刚玉颗粒和鳞片状石墨为基础。为了进一步致密化结构和改善抗热震性，基质中会添加大量氧化铝微粉、少量金属硅以及低熔点的玻璃相。

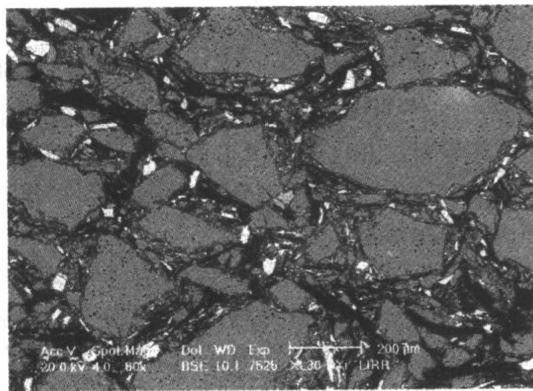

图 铝炭水口本体的显微结构
渣线区：这是水口最易受侵蚀的部位，直接与中间包覆盖渣或结晶器保护渣接触。此处通常采用抗侵蚀性极强的ZrO2-C材料。氧化锆原料的纯度与致密程度直接决定了该区域的使用寿命。在应对不锈钢或高腐蚀性保护渣等极端工况时，会采用由不同粒径的钙稳定氧化锆和石墨构成、且不含抗氧化剂的特殊配方，以最大化其化学惰性。

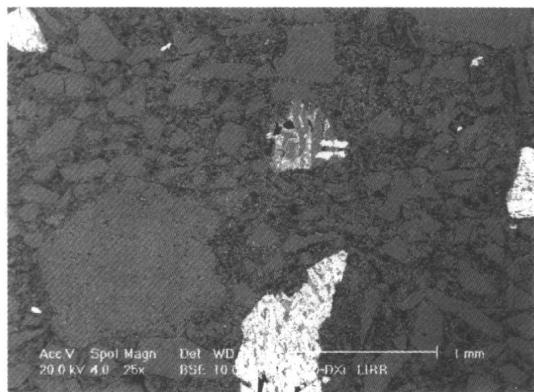

图 浸入式水口渣线区锆炭材质结构
腕部（出钢口）：此处的材料选择同样多样，包括镁炭、铝炭、尖晶石炭等，以应对不同的钢种和流场控制需求。

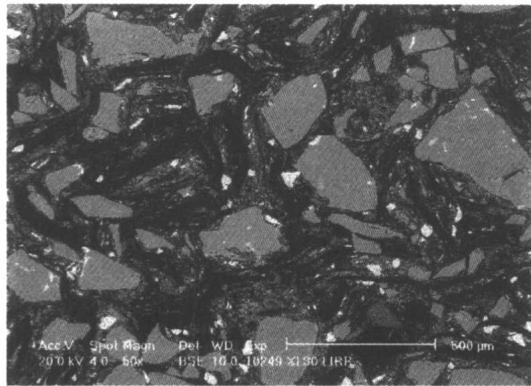

图 浸入式水口腕部镁炭材质结构
如果说水口是通道，那么塞棒与滑板就是控制流量的阀门，其可靠性对生产的稳定至关重要。
塞棒
塞棒的棒头部位工作条件最为苛刻，需要承受钢液的冲刷和侵蚀。根据使用条件，棒头材质涵盖铝炭、锆炭、镁炭、尖晶石炭乃至无炭材料。例如，镁炭质塞棒头采用高纯海水镁砂和石墨作为骨料，并加入少量金属硅作为抗氧化剂，以平衡抗侵蚀性与抗热震性。

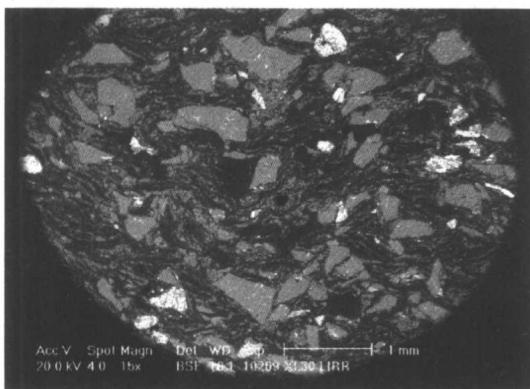

图 镁炭质塞棒棒头的显微结构
滑板
滑板是实现钢液通断和流量调节的核心部件。其材质体系和制造工艺十分丰富，包括铝炭、铝锆炭等，并有烧成与不烧两种工艺路线。
铝炭滑板：其骨料根据产品档次可选用板状刚玉、白刚玉乃至矾土。一个关键的技术点在于，对于烧成滑板，金属硅的加入在烧成过程中会原位反应生成大量纤维状的碳化硅（SiC），这些SiC纤维网络极大地强化了基质结合，提升了滑板的强度和耐磨性。

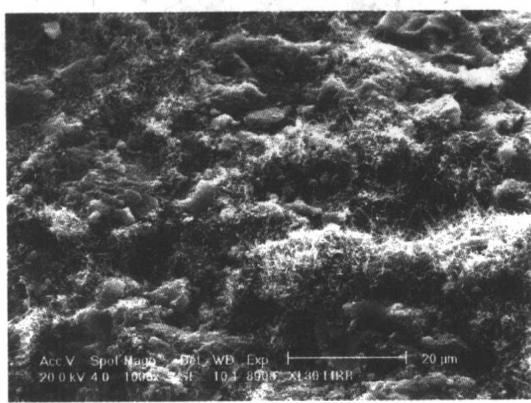

图 烧成铝炭滑板内部生成的SiC纤维
近年来，为适应高氧钢或钙处理钢等特殊钢种的冶炼，开发出了含大量金属铝的不烧滑板。这类滑板在使用时，金属铝会氧化形成一层致密的氧化铝保护层，显著提升了抗氧化性和结构致密性。
图 含金属铝不烧滑板的显微结构
铝锆炭滑板：这是在铝炭基础上引入锆质原料的升级产品，旨在应对更严苛的工况，如LF炉（钢包精炼炉）的真空处理。锆的引入形式多样，可以是锆莫来石、锆刚玉或氧化锆。在LF炉这类高温真空环境下，锆莫来石易分解，因此更倾向于使用化学稳定性更好的锆刚玉和氧化锆。通过显微结构分析可以看到，含有较多共晶结构的锆刚玉和锆莫来石，其物相分布均匀，这赋予了材料优异的抗渣性和抗分解能力。

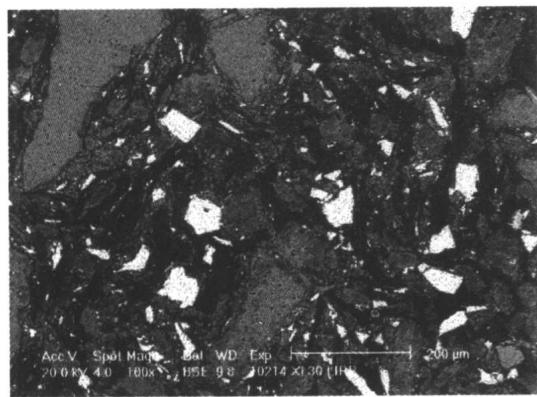

图 含锆刚玉和锆莫来石滑板的显微结构
图 含锆莫来石滑板的显微结构
从长水口的宏观保护到滑板的精密控制，连铸用耐火材料的宏观性能，本质上是由其内部精巧的微观结构所决定的。无论是骨料的选择、基质的强化，还是抗氧化剂的引入，每一个细节都服务于最终的应用目标。因此，对这些材料进行深入的显微结构分析与性能检测，是进行材料研发、优化生产工艺和实施有效质量控制的根本前提。
