解锁高温材料的密码：二元系统相图深度解析

在材料科学与工程领域，尤其是在耐火材料、陶瓷、冶金和地质学中，相图扮演着如同“藏宝图”般的关键角色。它以图形化的方式，直观地揭示了不同组元在不同温度、压力和成分条件下所呈现的相态及其相互关系。对于由两种组元构成的二元系统，其相图是理解材料在高温下行为的基础，为材料设计、工艺优化和失效分析提供了无可替代的理论指导。

理解二元相图，本质上是解读材料在热力学平衡状态下的“身份档案”。液相线、固相线、共晶点、包晶点以及固溶体区域，这些看似抽象的线条和区域，共同描绘出材料从熔融到凝固，或在固态下发生相变的完整路径。这对于预测耐火材料的最高使用温度、抗熔渣侵蚀能力以及烧结过程中的显微结构演变，具有决定性的意义。

核心氧化物系统：构建高温材料的基石

氧化物是构成绝大多数耐火材料的主体。因此，掌握核心氧化物之间的二元相图，是进行材料研发与质量控制的基石。以下我们将深入剖析几类关键的二元氧化物系统。

1. 氧化铝 (Al₂O₃) 基系统

氧化铝以其高熔点、优异的化学稳定性和机械强度，成为应用最广泛的耐火原料之一。它与其他氧化物形成的二元系统，构成了众多高性能材料的基础。

• Al₂O₃ - Cr₂O₃ 系统： 这两种氧化物可以形成无限固溶体，意味着它们在任何比例下都能相互溶解，形成单一的固相。这为制备高耐磨、抗侵蚀的刚玉-铬砖提供了理论依据。



  Al₂O₃ - Cr₂O₃ 系相图

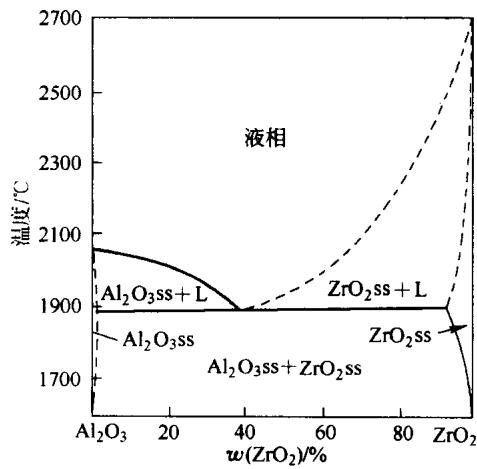

• Al₂O₃ - ZrO₂ 系统： 这是一个典型的共晶系统。共晶点的存在意味着在特定成分下，材料的熔点最低。利用这一特性，可以制备出具有优异抗热震性的氧化铝-氧化锆复合材料，广泛应用于连铸滑板和水口。



  Al₂O₃ - ZrO₂ 系相图

• Al₂O₃ - TiO₂ 系统： 该系统形成了化合物钛酸铝 (Al₂TiO₅)，其显著特点是低热膨胀系数，但其在特定温度区间的不稳定性也给应用带来了挑战。

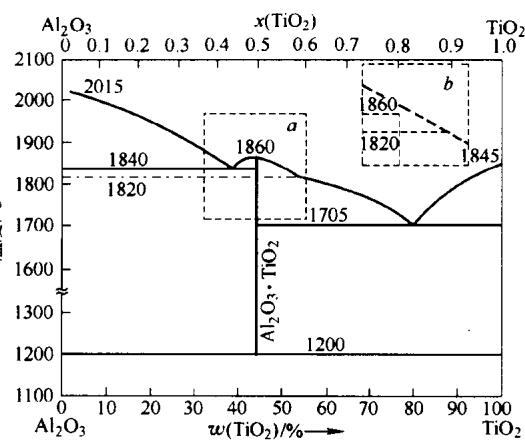

  Al₂O₃ - TiO₂ 系相图

• Al₂O₃ - FeO 系统： 铁氧化物的存在显著降低了系统的熔点，形成低熔点的铁铝尖晶石。相图清晰地显示，气氛对相平衡有巨大影响，在空气中（FeO会氧化为Fe₂O₃），相行为会发生改变。这对于分析含铁杂质对氧化铝材料性能的影响至关重要。

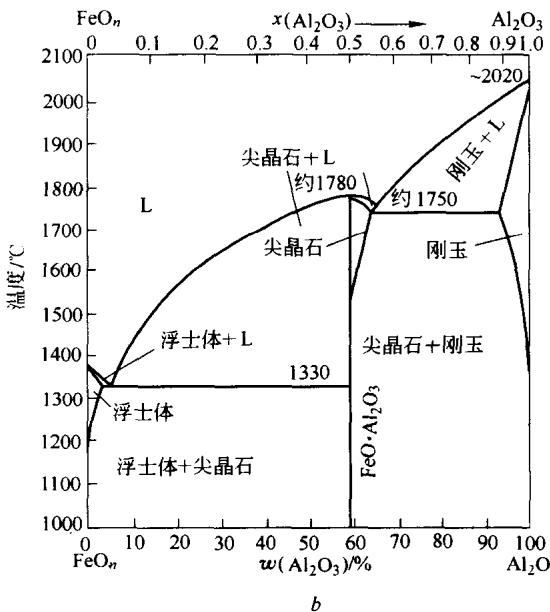

  Al₂O₃ - FeO 系相图



  Al₂O₃ - FeO 系相图（空气气氛）

• 其他Al₂O₃基系统：

  • 与B₂O₃、P₂O₅等玻璃形成体结合，常用于陶瓷结合剂或磷酸盐结合浇注料。
  • 与Na₂O、K₂O等碱金属氧化物结合，会形成多种低熔点化合物，是碱性侵蚀研究的重点。
  • 与CaO形成的铝酸钙系统，是耐火水泥和中间包覆盖剂的核心。

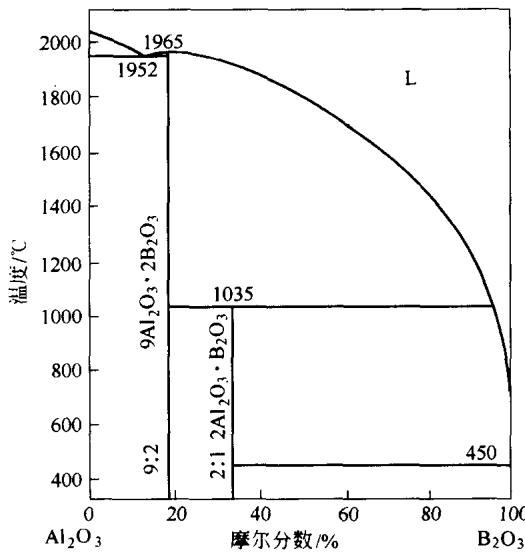

  Al₂O₃ - B₂O₃ 系相图

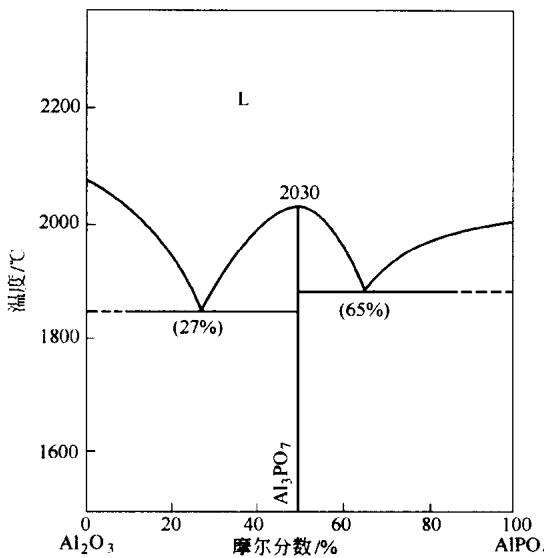

  Al₂O₃ - P₂O₅ 系相图

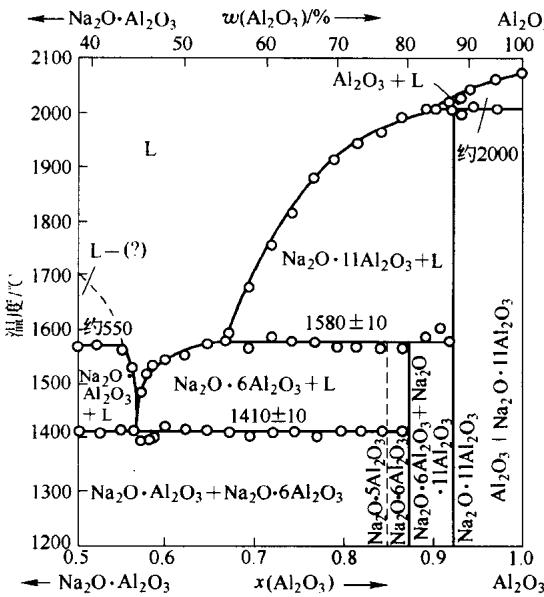

  Al₂O₃ - Na₂O 系相图

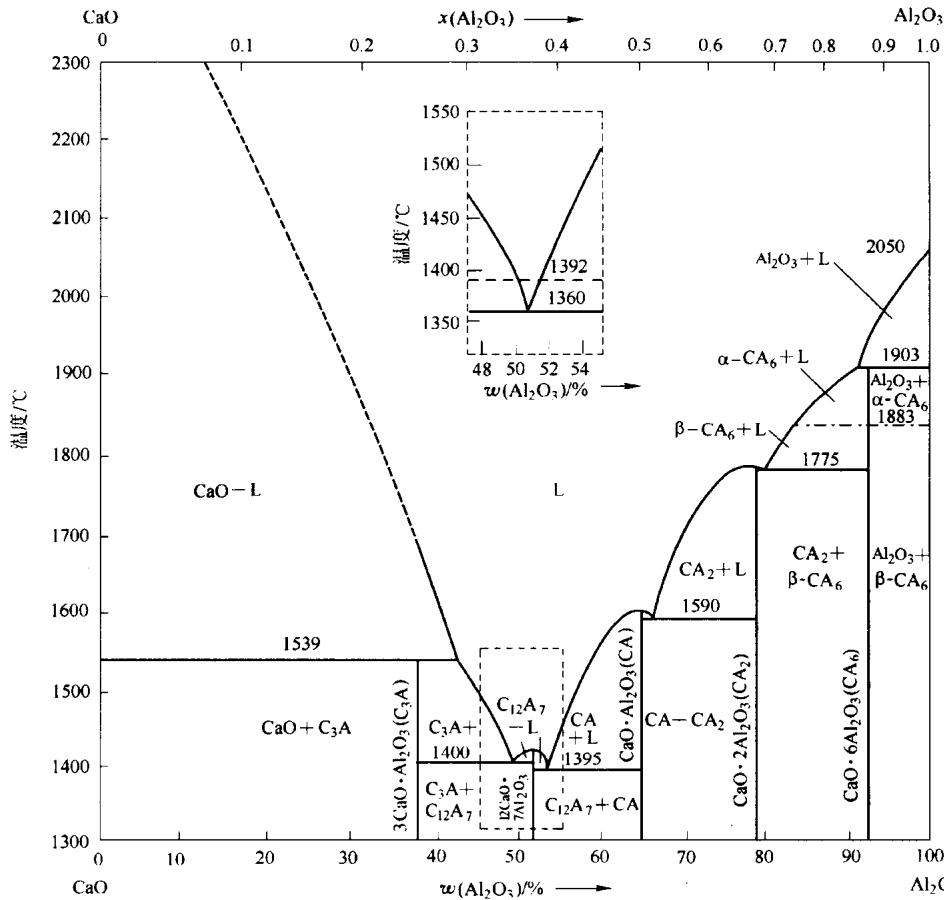

  CaO - Al₂O₃ 系相图

2. 氧化镁 (MgO) 与 氧化钙 (CaO) 基系统

MgO和CaO是构成碱性耐火材料的两大支柱，广泛应用于炼钢、水泥和有色金属冶炼等行业。

• MgO - Al₂O₃ 系统： 该系统在1:1摩尔比处形成高熔点的镁铝尖晶石 (MgAl₂O₄)，是一种综合性能优异的耐火原料。

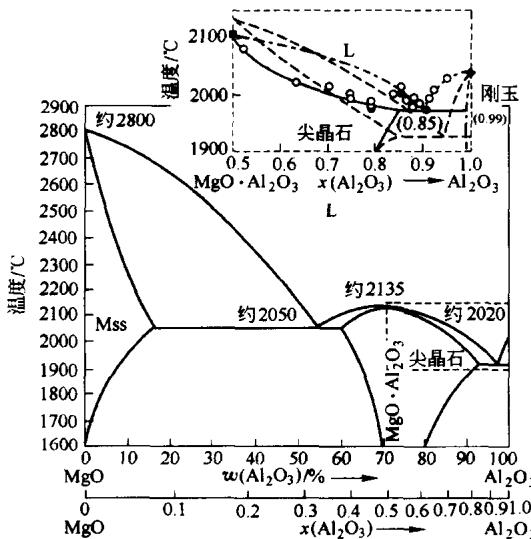

  MgO - Al₂O₃ 系相图

• MgO - CaO 系统： 这是一个简单的共晶系统，共晶温度高达2370°C，表明两种氧化物在高温下具有良好的相容性，是生产镁钙系耐火材料的基础。

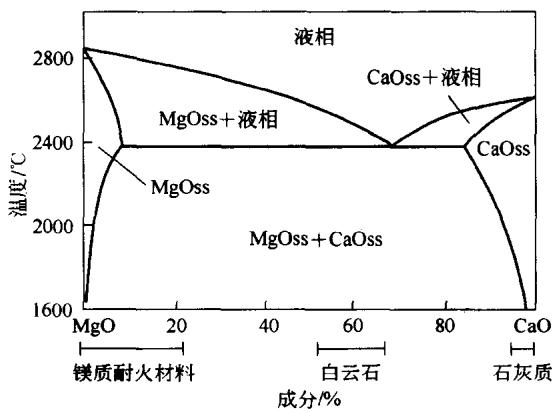

  MgO - CaO 系相图

• MgO - SiO₂ 系统： 该系统形成了两种重要的矿物相：镁橄榄石 (2MgO·SiO₂) 和顽火辉石 (MgO·SiO₂)。镁橄榄石是优质镁质耐火材料中的重要组成相。

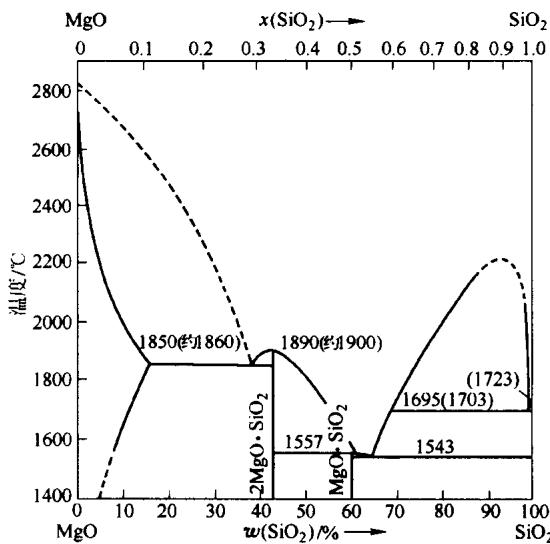

  MgO - SiO₂ 系相图

• CaO - SiO₂ 系统： 这是冶金渣和硅酸盐水泥研究中最为核心的相图之一。它包含了硅酸三钙、硅酸二钙等多种化合物，它们的相变和水化行为决定了水泥的性能。

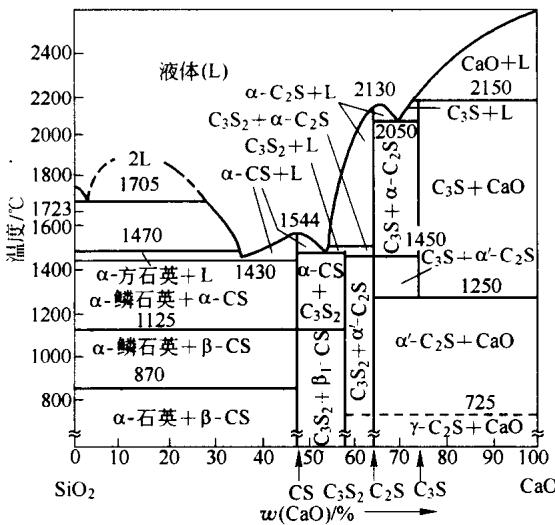

  CaO - SiO₂ 系相图

• 含铁、铬氧化物的系统： MgO、CaO与FeO、Fe₂O₃、Cr₂O₃的相互作用，直接关系到镁铬砖、镁铁尖晶石砖等材料的服役行为。例如，MgO-Cr₂O₃系统形成了镁铬尖晶石，是镁铬砖的主要物相。

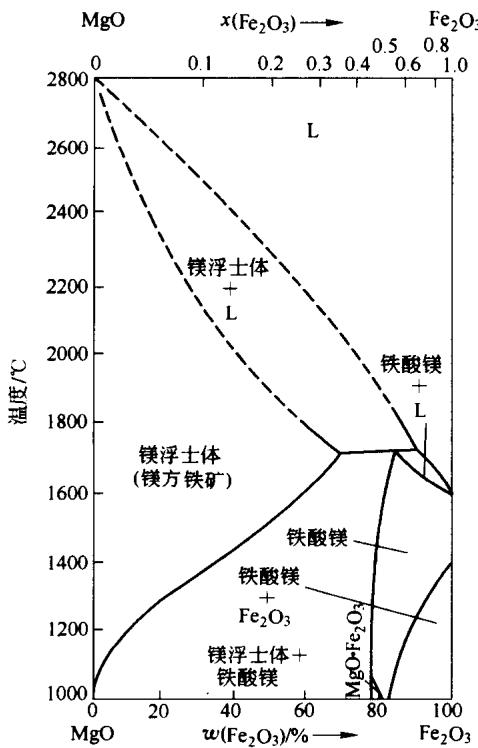

  MgO - Fe₂O₃ 系相图

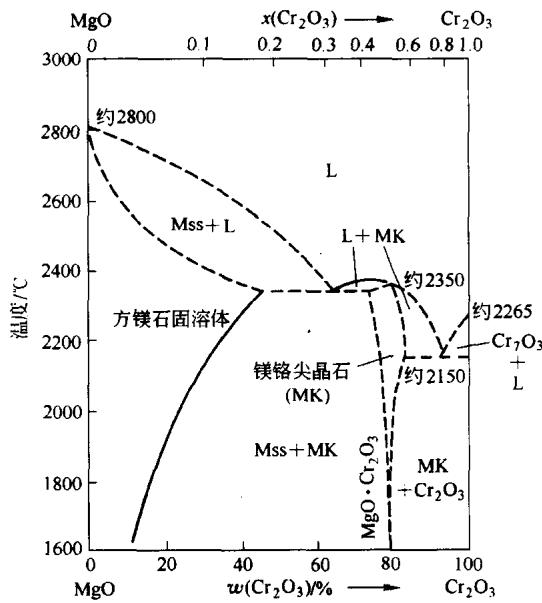

  MgO - Cr₂O₃ 系相图

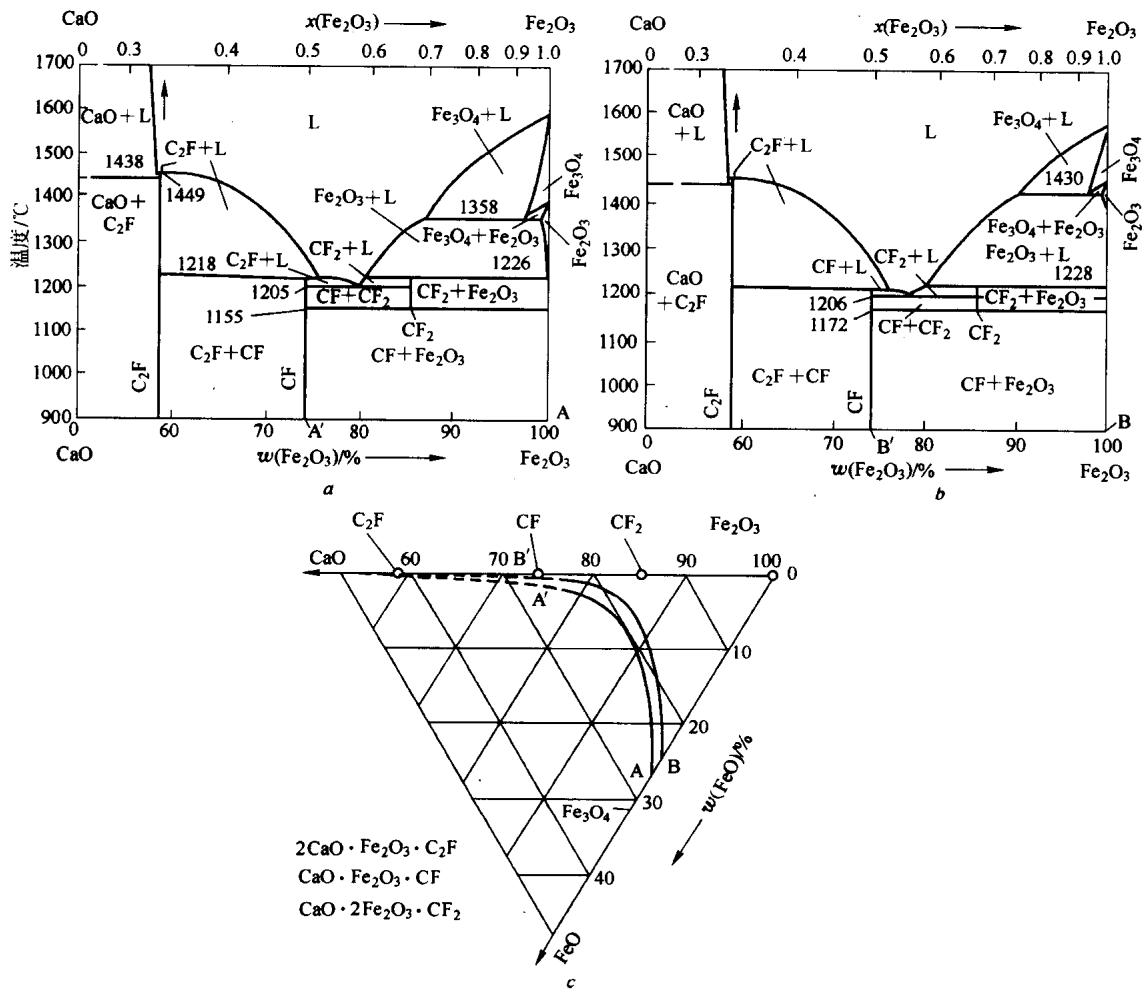

  CaO - Fe₂O₃ 系相图

3. 复杂与特殊条件下的二元系统

除了常见的氧化物系统，一些非氧化物体系或在特殊条件下的相图，也为开发新型材料提供了思路。

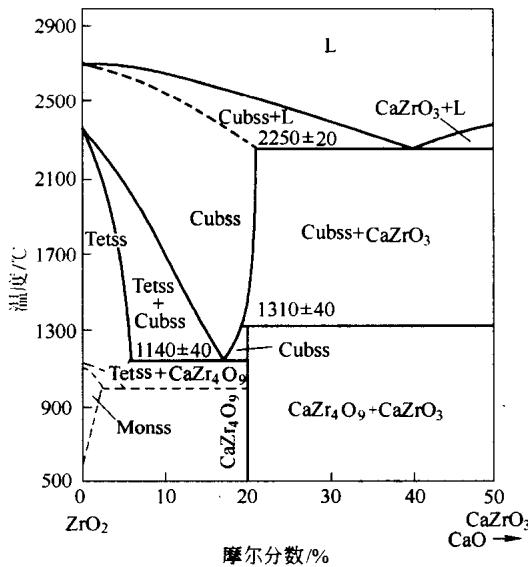

• ZrO₂ - CaO 系统： CaO作为稳定剂，可以使ZrO₂在高温下保持稳定的立方相结构，从而避免因相变产生的体积突变，这是制备稳定氧化锆陶瓷的关键。相图中的四方固溶体 (Tetss)、单斜固溶体 (Monss) 和立方固溶体 (Cubss) 区域清晰地标示了不同晶型存在的条件。



  ZrO₂ - CaO 系相图

• Fe - O 系统： 该相图揭示了铁在不同氧分压和温度下形成的氧化物（FeO, Fe₃O₄, Fe₂O₃），是理解钢铁氧化和还原过程的基础。

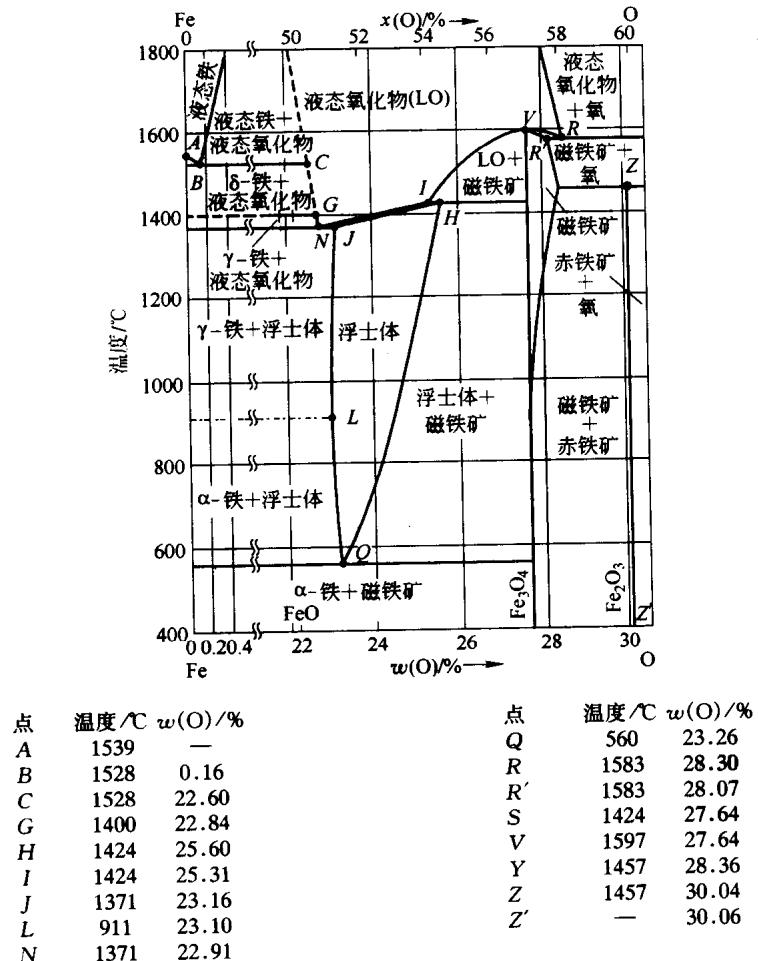

  Fe - O 系相图

• 高压下的系统 (Mg - C)： 压力作为另一个重要的热力学变量，可以催生出常压下不存在的新相。例如，在7.7 GPa的高压下，Mg-C系统可以形成MgC和MgC₂等新化合物。

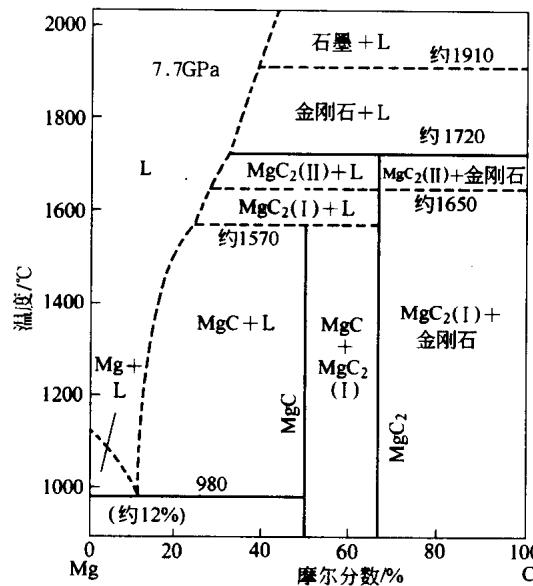

  Mg - C 系相图 (7.7 GPa)

相图分析的实践意义与挑战

二元相图的价值远不止于理论层面。在实际生产中，精确的材料成分分析与相图数据相结合，可以预测材料在高温下的相组成，从而评估其性能。例如，通过分析耐火材料中杂质（如SiO₂, CaO）的含量，并对照相应的二元或多元相图，可以预判低熔点相的生成量，进而评估材料的抗高温蠕变和抗侵蚀能力。这种基于相图的耐火材料性能检测思路，是现代材料质量控制的核心环节。

然而，相图的绘制和验证是一项极其复杂和耗时的工作，需要精密的实验设备（如高温X射线衍射、差热分析等）和深厚的理论知识。尤其对于多元复杂系统，实验数据的获取和解读难度极大。因此，在进行关键材料的研发或高端产品的质量控制解决方案制定时，依赖权威的相图数据和专业的检测服务显得尤为重要。
