三元相图深度解析：高温材料设计的核心蓝图

在冶金、建材、化工等依赖高温工艺的领域，耐火材料的性能与寿命是决定生产效率和安全性的命脉。要驾驭这些在极端温度下服役的材料，我们必须掌握其内部的相变规律。三元相图，正是揭示三种组分在不同温度和浓度下物相共存关系的科学地图，为材料的研发、生产与失效分析提供了无可替代的理论依据。它超越了简单的二元系统，更贴近工业材料多组分共存的复杂现实。

核心氧化物体系：构建耐火材料的基石

多数传统及先进耐火材料都构建于少数几种核心氧化物之上，其中，氧化铝(Al₂O₃)、氧化镁(MgO)和二氧化硅(SiO₂)构成了最重要的三角关系。理解这些基础体系是深入研究复杂材料的前提。

1. 铝镁硅体系 (Al₂O₃-MgO-SiO₂)

这是耐火材料领域最为经典的相图之一。它不仅定义了镁铝尖晶石、莫来石、堇青石等重要矿物相的稳定区域，更直接指导着镁质、铝硅质及高铝质耐火材料的生产。例如，在设计高性能镁铝尖晶石砖时，必须精确控制原料配比，使其落在尖晶石主晶相区内，同时避开低熔点的共晶点，以确保材料在高温下具有优异的体积稳定性和抗侵蚀性。

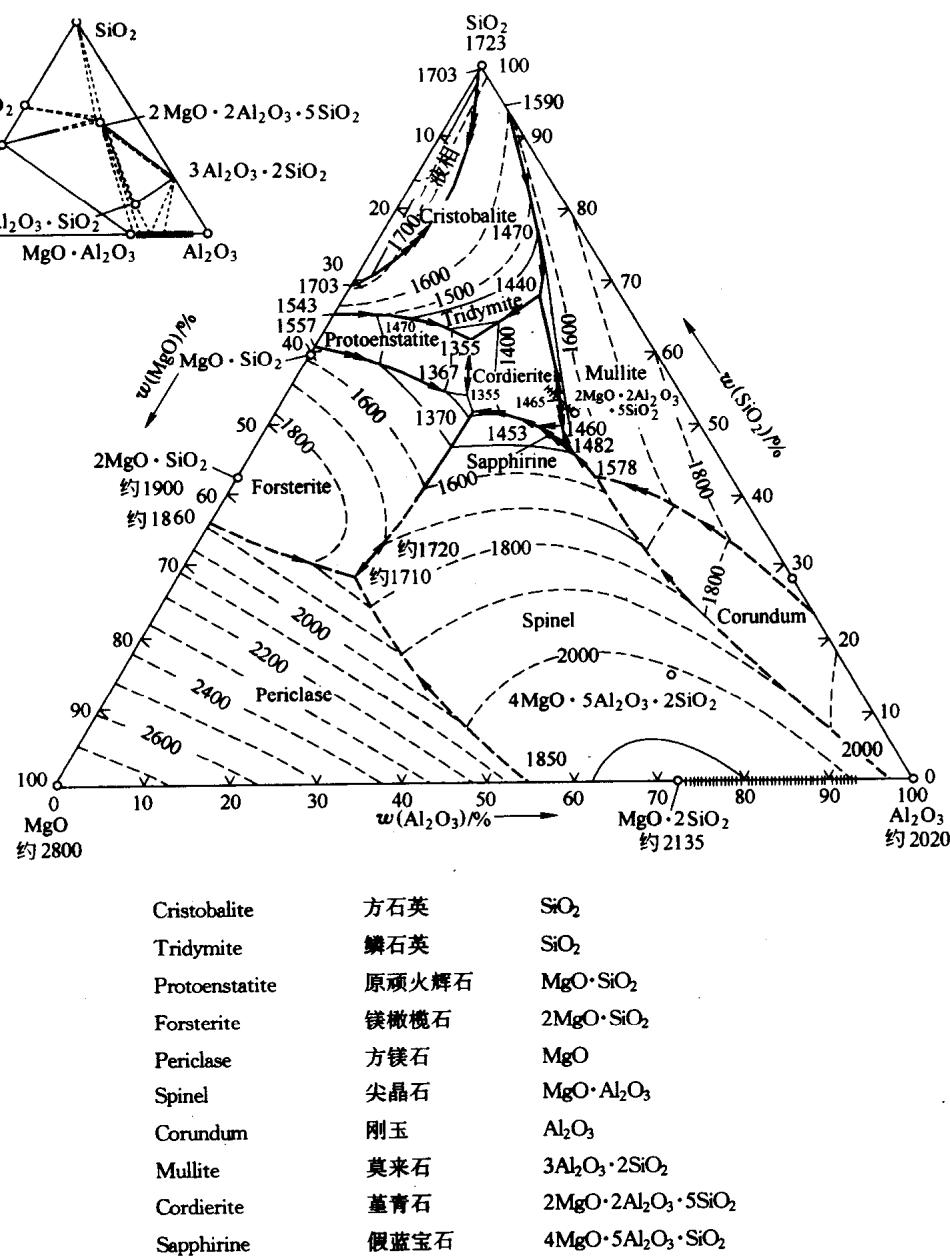

图1-60 Al₂O₃-MgO-SiO₂ 系相图

2. 铝钙硅体系 (Al₂O₃-CaO-SiO₂)

该体系是理解水泥熟料、冶金熔渣以及铝酸盐水泥基耐火浇注料行为的关键。相图中的钙长石、钙黄长石、假硅灰石等相区，揭示了不同CaO/SiO₂比对材料熔融行为的深刻影响。在钢水精炼过程中，炉渣的成分就落在该相图的特定区域，通过调整其成分，可以优化其流动性、熔点及对钢液的精炼能力。图中明确标示了方石英、鳞石英、莫来石、刚玉等关键相的稳定域，为熔渣侵蚀机理分析提供了直接证据。

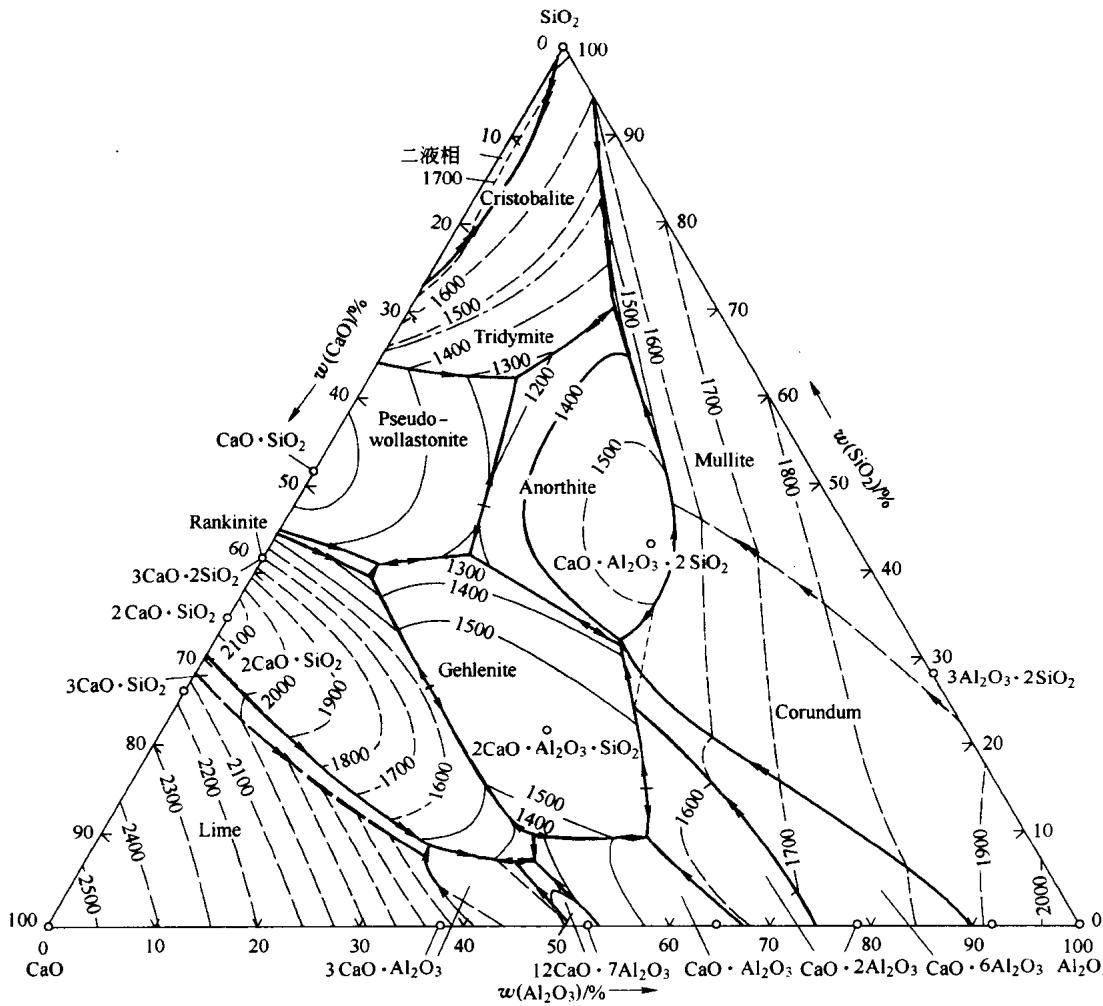

图1-61 Al₂O₃-CaO-SiO₂ 系相图 (图中英文术语：Cristobalite-方石英, Tridymite-鳞石英, Pseudo-wollastonite-假硅灰石, Rankinite-硅钙石, Anorthite-钙长石, Gehlenite-钙黄长石, Mullite-莫来石, Corundum-刚玉, Lime-石灰)

3. 其他含Al₂O₃-SiO₂的重要体系

工业原料中不可避免地含有Fe₂O₃, MnO, TiO₂, Na₂O等杂质氧化物。这些组分的存在，哪怕是微量，也可能显著改变材料的相平衡关系，尤其是大幅降低液相线温度。

• Al₂O₃-SiO₂-FeO/MnO 系：揭示了铁、锰氧化物作为助熔剂的作用机制，对于分析在还原性气氛下服役的耐火材料至关重要。
• Al₂O₃-SiO₂-TiO₂ 系：二氧化钛的引入会影响莫来石等相的生成，在某些功能陶瓷中被用作晶粒生长抑制剂或烧结助剂。
• Al₂O₃-SiO₂-Na₂O 系：碱金属氧化物是强力的助熔剂，其存在会显著降低系统的耐火度，是耐火材料中需要严格控制的有害成分。
• Al₂O₃-ZrO₂-SiO₂ 系：这是电熔锆刚玉（AZS）砖的核心体系，相图清晰地展示了刚玉、斜锆石和莫来石的共存关系，是优化AZS砖抗玻璃液侵蚀性能的理论基础。

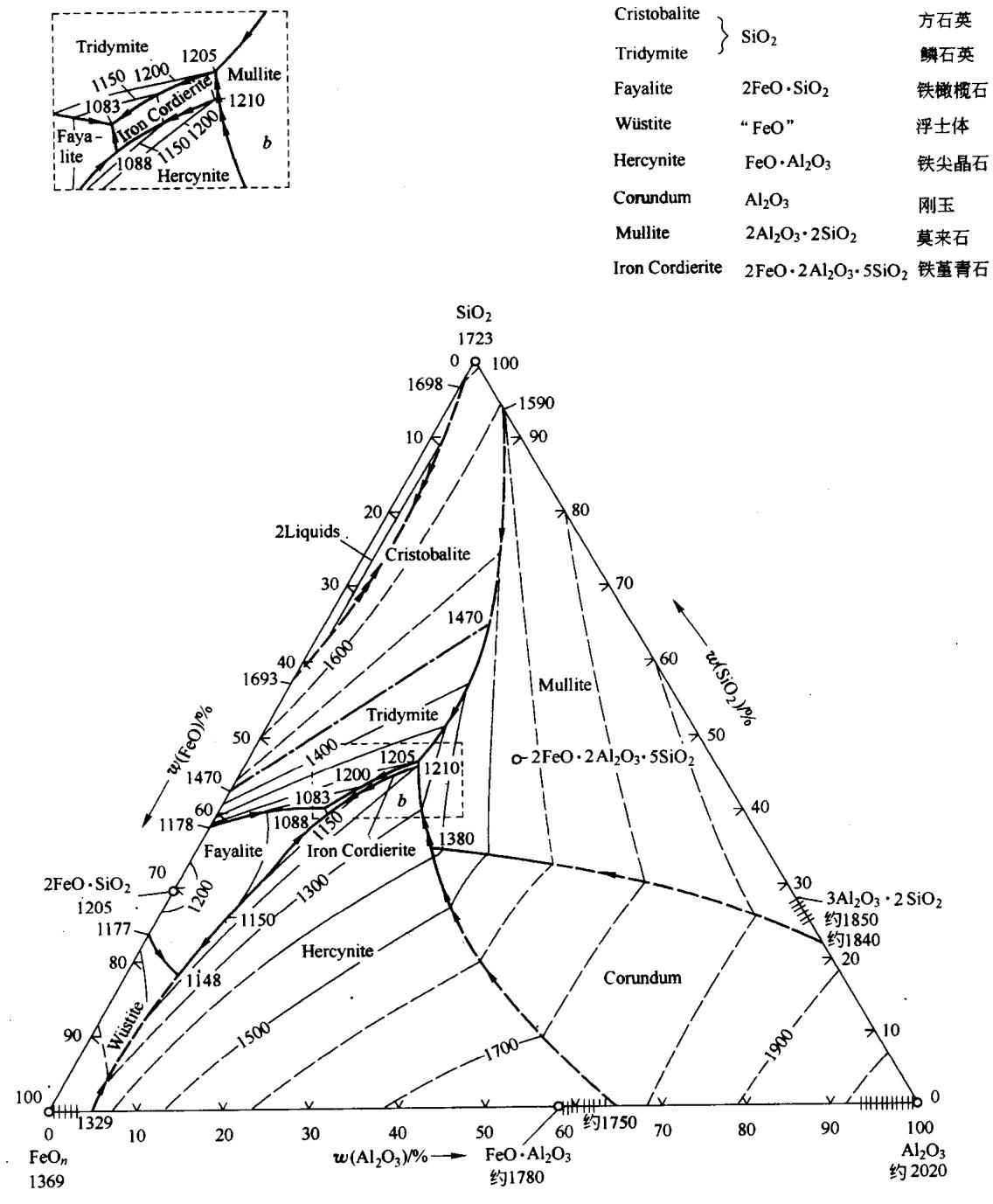

图1-62 Al₂O₃-SiO₂-FeO 系相图

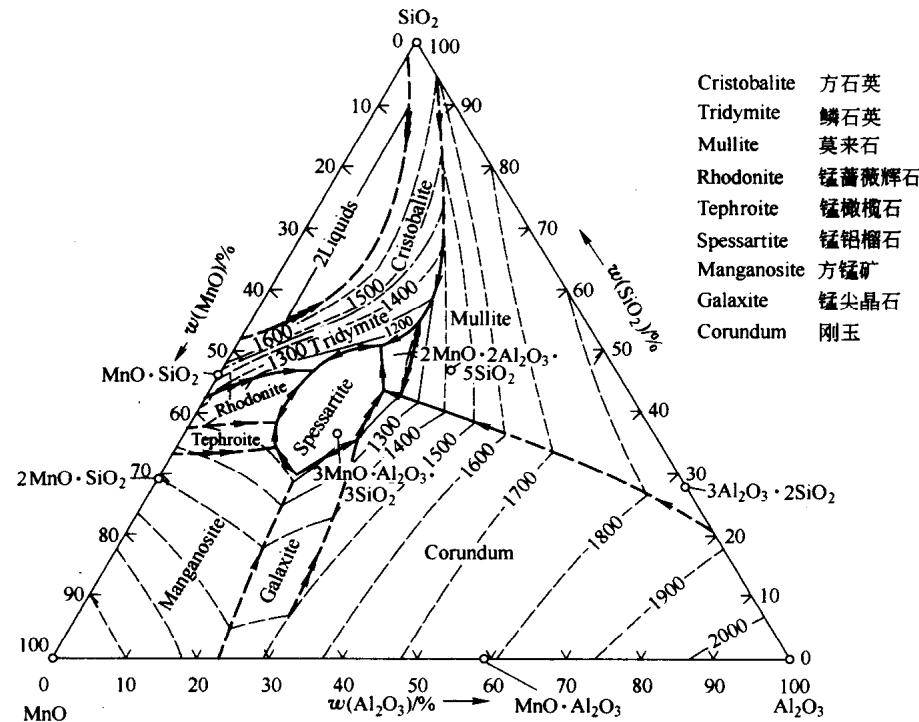

图1-63 Al₂O₃-SiO₂-MnO 系相图

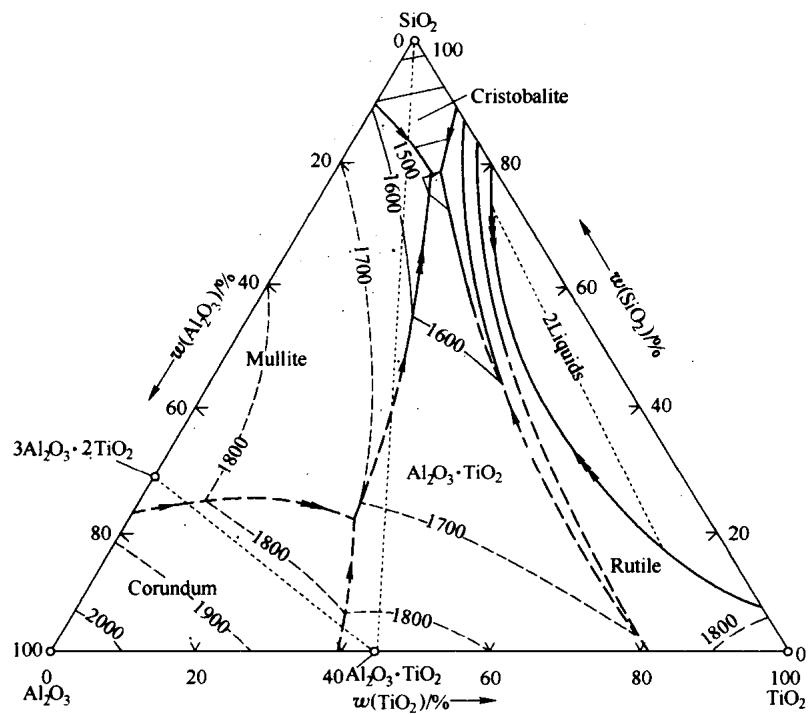

图1-64 Al₂O₃-SiO₂-TiO₂ 系相图

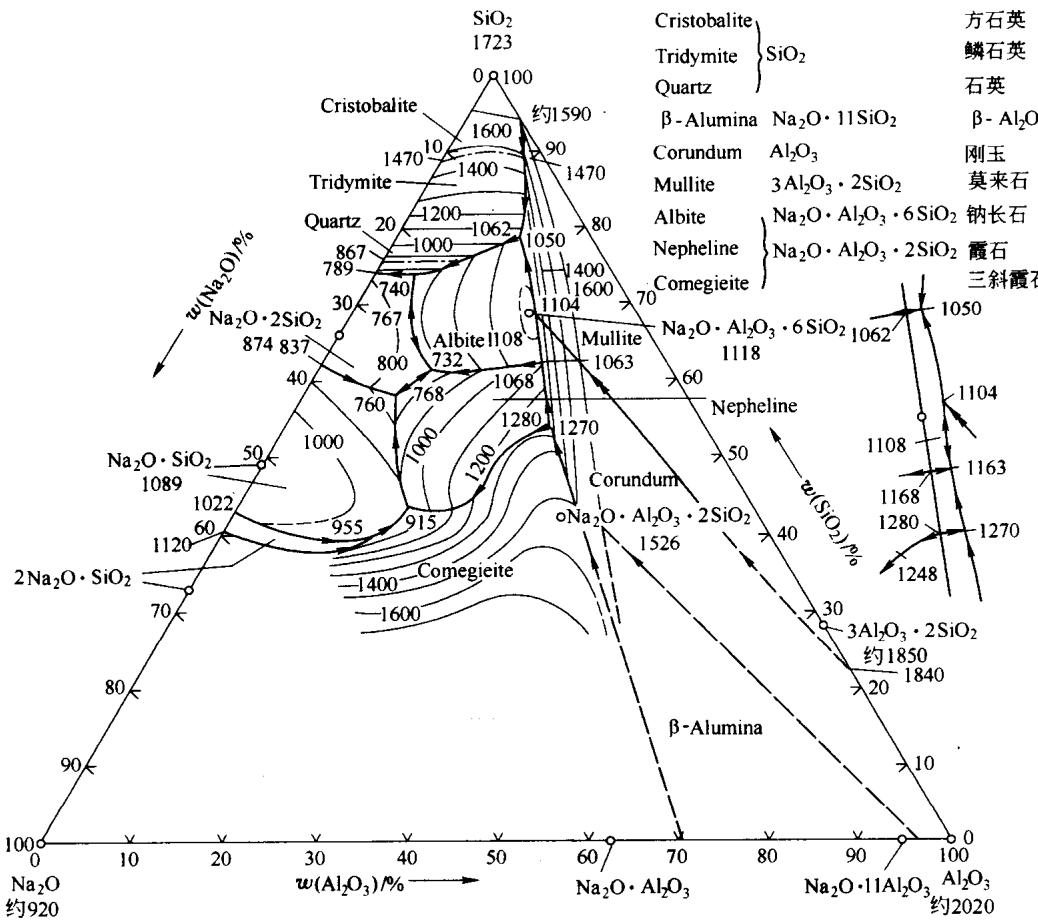

图1-66 Al₂O₃-SiO₂-Na₂O 系相图

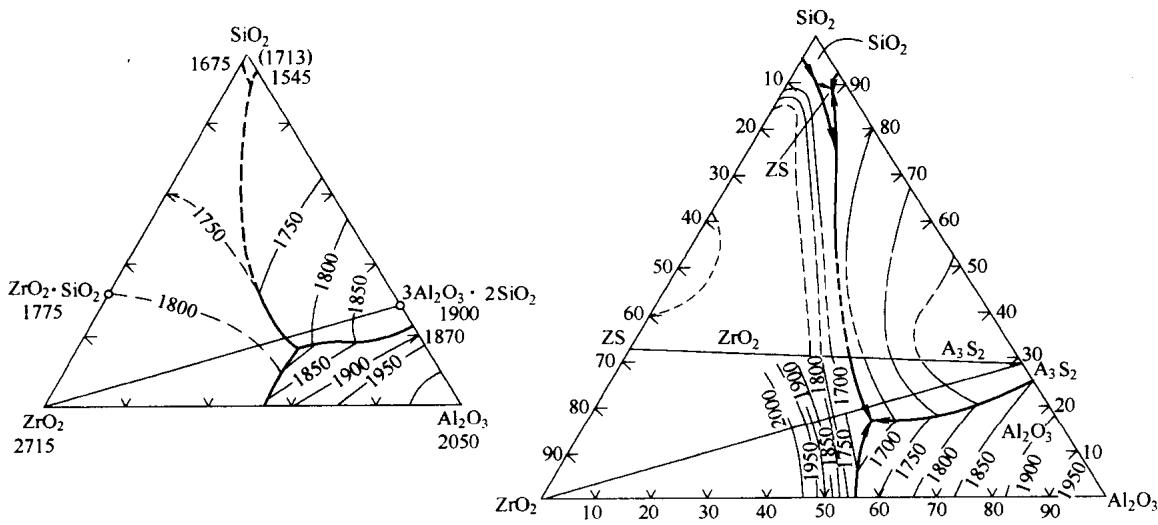

图1-67 Al₂O₃-ZrO₂-SiO₂ 系相图

碱土与过渡金属氧化物体系：特种耐火材料的性能调控

除了铝硅酸盐体系，以MgO、CaO、Cr₂O₃等为核心的体系在碱性耐火材料和特种耐火材料中扮演着关键角色。

• MgO-Cr₂O₃-Al₂O₃/SiO₂ 体系：这是镁铬砖和镁铝铬砖设计的理论基础。相图中的尖晶石固溶体区域（(Mg,Fe)(Al,Cr)₂O₄）是这类材料获得优异高温性能的关键。图1-74展示了1700°C等温截面，其中的结线（Tie lines）描述了尖晶石固溶体与刚玉/铬刚玉固溶体之间的平衡关系，对控制材料的显微结构至关重要。

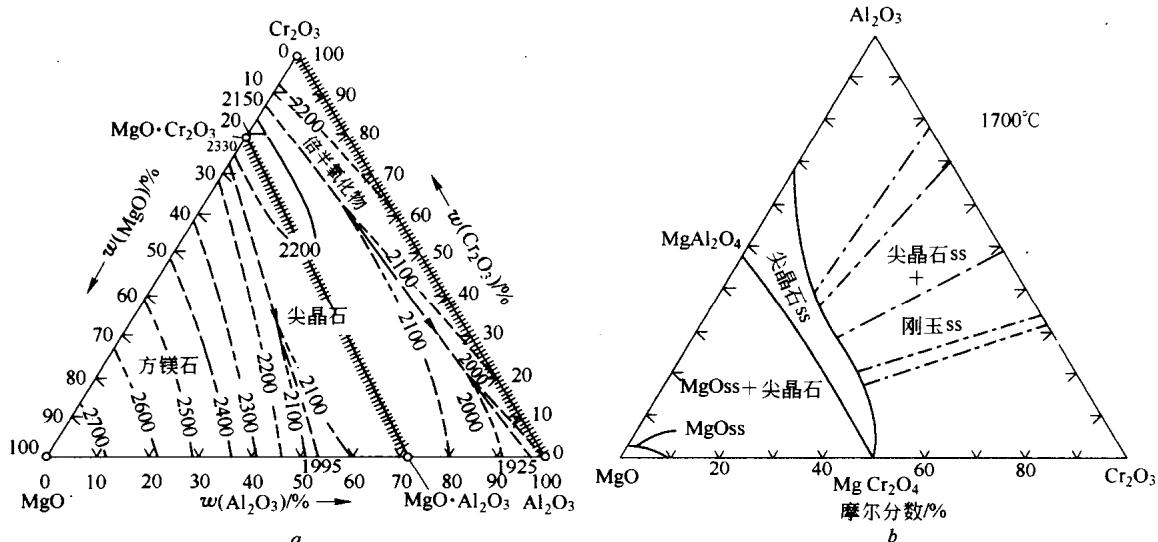

图1-74 MgO-Cr₂O₃-Al₂O₃ 相图

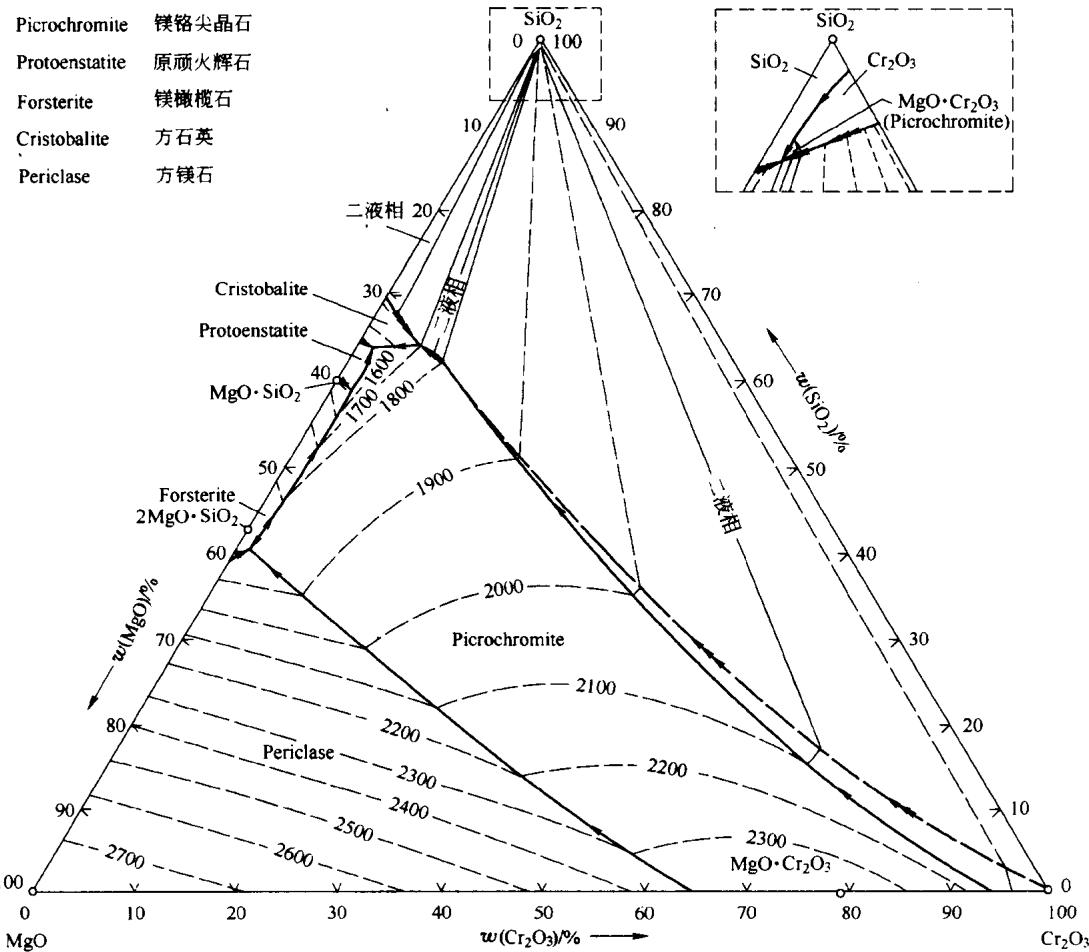

图1-75 MgO-Cr₂O₃-SiO₂ 系相图

• 含FeO体系：FeO的存在使相图分析变得更为复杂，因为其平衡状态与氧分压密切相关。例如，在MgO-CaO-FeO体系中（图1-81），相图是在1500°C和10⁻⁹ atm氧分压下测定的，改变这一条件，相界就会发生移动。这对于模拟真空、保护气氛或氧化气氛下的材料行为具有实际意义。

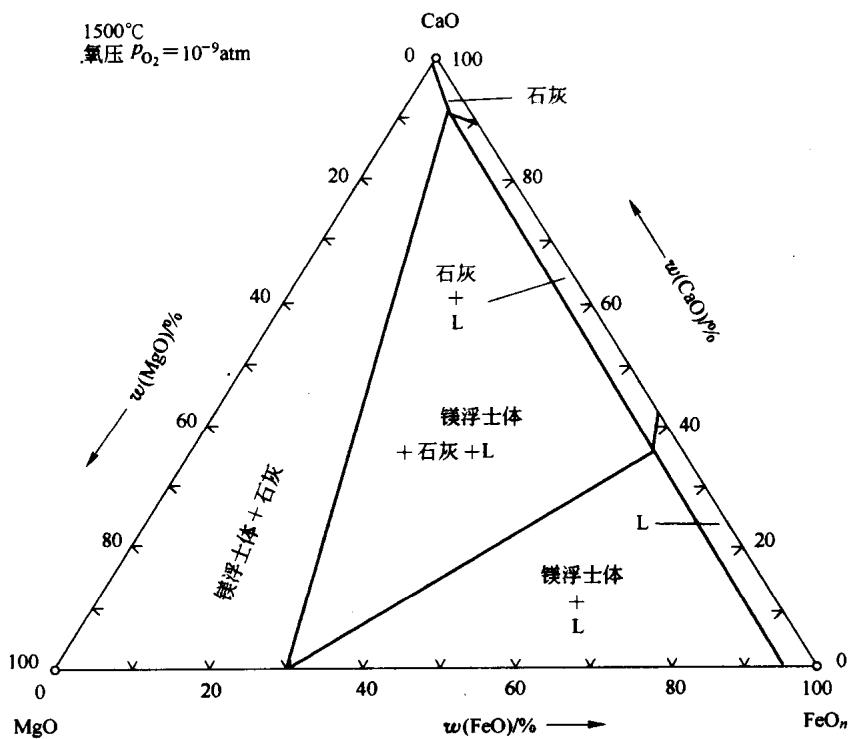

图1-81 MgO-CaO-FeO 系相图 (1500°C, P(O₂) = 10⁻⁹ atm)

超越氧化物：氮化物与多元复杂体系

现代先进陶瓷的发展已远超传统氧化物范畴，进入了氮化物、碳化物以及更复杂的多元交互体系。

• SiAlON体系：SiO₂-Si₃N₄-AlN-Al₂O₃交互系图（图1-85）是理解SiAlON陶瓷的钥匙。这类材料通过在Si₃N₄晶格中固溶Al和O，形成了性能优异的固溶体，如β’-SiAlON (Si₆₋zAl_zO_zN₈₋z) 和 O’-SiAlON (Si₂₋ₓAlₓO₁₊ₓN₂₋ₓ)。它们兼具高强度、高硬度、优良的抗热震性和抗化学侵蚀性。

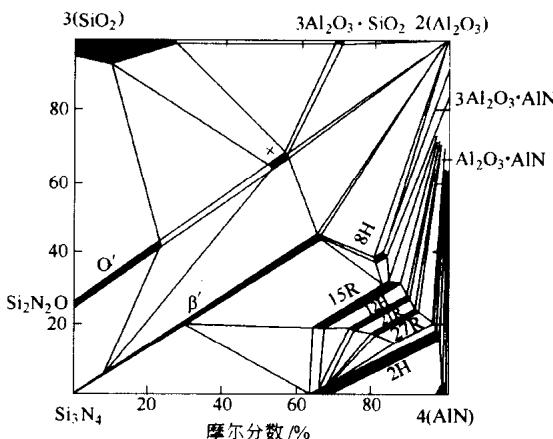

图1-85 SiO₂-Si₃N₄-AlN-Al₂O₃ 交互系图 (约1750°C)

• 四元及以上体系：实际工业应用中，材料往往是四元甚至五元系统。这类复杂的相图通常以等温截面或固定某一（或某些）组分含量的形式呈现。例如，图1-88展示了在MgO-CaO-CaF₂体系中，分别加入0%、10%和20% Al₂O₃后相图的变化，直观地反映了Al₂O₃对该熔剂系统相平衡的影响。

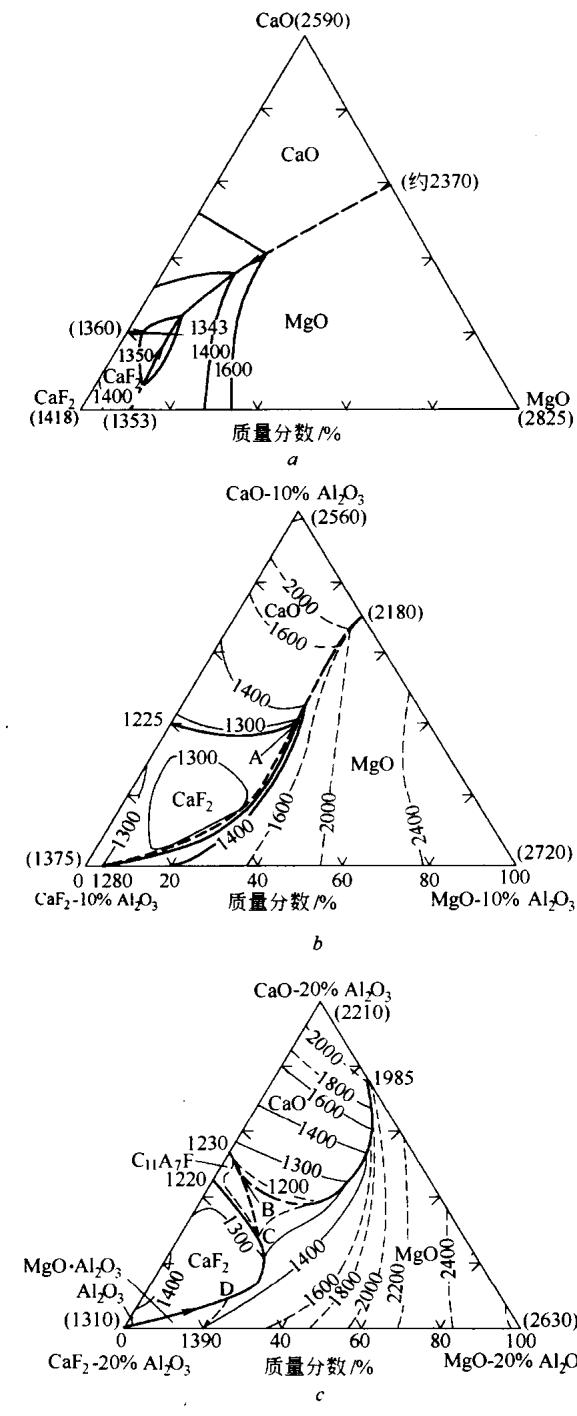

图1-88 MgO-CaO-CaF₂-Al₂O₃ 四元系相图 (a, b, c 分别对应Al₂O₃含量0%, 10%, 20%)

从理论到实践：相图在质量控制与失效分析中的应用

相图不仅是材料设计的理论工具，更是生产质量控制和产品失效分析的强大武器。原材料成分的微小波动或生产过程中引入的杂质，都可能导致最终产品的相组成偏离设计点，进入某个低熔点共晶区，从而在实际使用中过早失效。

例如，在生产高纯度镁砖时，若原料中SiO₂和CaO含量控制不当，即使总量很小，也可能在晶界处形成低熔点的硅酸二钙(C₂S)或镁橄榄石(M₂S)，这将严重损害其高温性能。因此，精确的材料成分设计与严格的质量控制检测是确保耐火材料性能达标的关键。通过对原材料和最终产品进行精确的化学成分分析和物相鉴定（如X射线衍射分析），并将结果与相图进行比对，可以有效地预测和诊断材料问题。

这凸显了专业检测服务在高端制造业中的核心价值。仅仅依赖理论计算是不够的，必须通过实测数据来验证设计、监控生产。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

综上所述，三元相图是连接材料微观组成与宏观性能的桥梁。无论是开发新型耐火材料，优化现有生产工艺，还是探究材料失效的根本原因，对相关相图的深刻理解与熟练运用，都是现代材料工程师不可或缺的核心能力。随着新材料体系的不断涌现，这份“高温世界的地图集”将持续扩展，指引我们探索材料科学的更深领域。
