碳纤维的强与刚从哪里来：sp² 层状结构与工程上限

日期：2026-03-15 浏览：1

碳纤维的强与刚从哪里来：sp² 层状结构与工程上限

要点速览（TL;DR）

碳纤维通常呈黑色，典型直径小于 10 μm；其高强高刚度来自以 sp² 杂化为主的六元环网络与层状结构的有序化。
最高力学性能的关键在于类石墨层沿纤维轴向取向，工艺必须把 C—C 键的取向“做进纤维”。
理论上，碳结构的强度可达 100000 MPa、杨氏模量可达 1060 GPa；工程实现与理论上限之间仍存在数量级差距。
已知最高拉伸强度的商用品种之一在 1986 年已达到约 7500 MPa，此后性能提升呈现停滞趋势，提示“材料极限”与“可制造缺陷”之间的矛盾仍未被彻底解决。
碳纤维在比刚度上显著优于玻纤、玄武岩纤维、芳纶与金属纤维，因此 CFRP长期作为高性能复合材料的代表路线。

关键概念与术语表

术语	含义
sp² 杂化	碳原子以平面三角方式成键，形成六元环网络
类石墨层	平面六元环网络形成的层状结构，可沿轴向取向堆叠
杨氏模量	线弹性阶段的刚度参数
比刚度	杨氏模量除以密度，体现单位质量的抗变形能力
CFRP	碳纤维增强聚合物（Carbon Fiber Reinforced Polymer）

核心机理与逻辑推导：结构有序化把键能转化为强度

不管前驱体来自聚丙烯腈（Polyacrylonitrile, PAN）还是中间相沥青（Mesophase Pitch, MPP），碳纤维最终都依赖热解过程形成以 sp² 为主的有序结构。强的 C—C 原子键，使材料有机会同时获得高拉伸强度与高弯曲模量；但“有机会”并不等于“必然实现”。最高力学性能需要类石墨层在轴向高度取向，制造过程必须在纤维形成与热处理阶段持续推动这种取向发展。

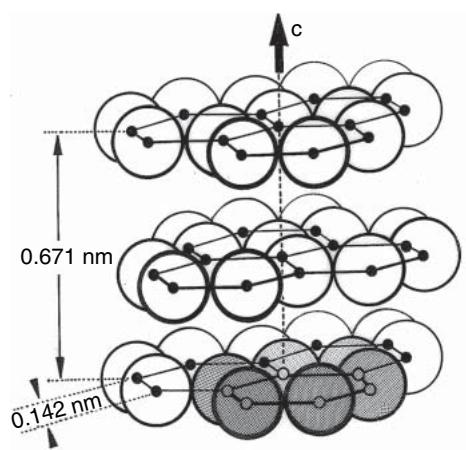

图1. 石墨层状结构与 sp² 杂化示意

从理论计算角度看，石墨晶格单胞内的 C—C 键可以支撑极高的强度与刚度，强度可到 100000 MPa、杨氏模量可到 1060 GPa。与之形成对照的是，商用品种里最高拉伸强度记录值之一在 1986 年已达到约 7500 MPa，长期未被明显超越，这意味着工程材料仍远未接近理论上限。

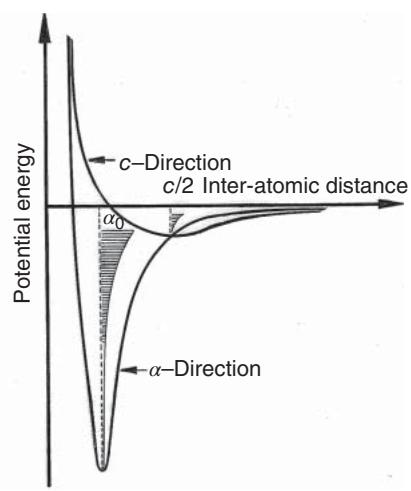

图2. 以石墨晶格单胞为对象的力学性质计算示意

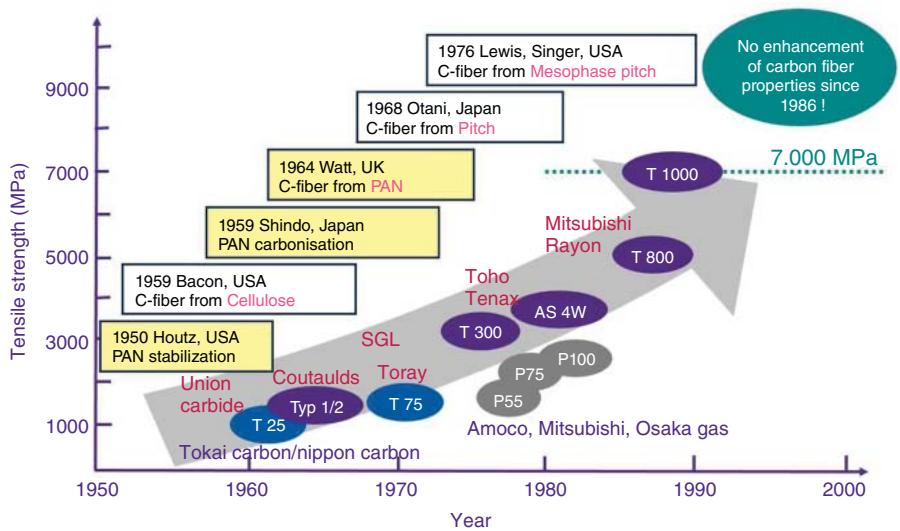

图3. 碳纤维力学性能提升出现停滞的趋势示意

选材时真正要比的是什么：把“刚度”换算到单位质量

碳纤维不仅强，而且“强得很轻”。与玻纤、玄武岩纤维、芳纶与钢纤维等增强体相比，碳纤维更突出的优势往往体现在更高的杨氏模量与更低密度带来的比刚度。下面的两张对比表把常见增强纤维与部分传统结构材料放在同一尺度上，能更直观看到“为什么 CFRP 能把结构做轻且不软”。

表1. 先进复合材料常用增强纤维对比

指标	碳纤维	芳纶	玻璃纤维	玄武岩纤维	钢纤维
密度（g/cm³）	1.8–2.0	1.45	2.5	2.8	7.9
拉伸强度（MPa）	3500–7000	3400–3800	2000–4900	2700–3900	1000–1900
杨氏模量（GPa）	200–950	80–190	60–90	85–95	150–200
断裂应变（%）	0.5–2.1	2.0–5.0	4.0–5.3	2.1	15–25

表2. 高强型碳纤维与 CFRP 及部分传统材料的典型参数对比

材料	密度（g/cm³）	拉伸强度（MPa）	杨氏模量（GPa）	断裂应变（%）
碳纤维（高强型 HT）	1.8	3600	230	1.6
CFRP	1.5	950–1900	90–130	1.1–1.8
碳纤维（HT）+ 50 wt% 环氧树脂，单向
木材	1.5–1.6	80–180	8–17	1
铸铁	7.1–7.7	140–500	60–180	3–20
铝	2.50–2.80	70–550	60–80	1–30
镁	1.75	100–250	40–45	5–25
铜	8.9	200–490	100–125	2–50
黄铜	8.3	200–750	90–130	3–50
钢	7.8–7.9	300–1500	150–220	5–25
钛	4.5–4.6	230–900	100–110	10–30
钨	19.2–19.3	750–1800	400–430	1–4

比刚度的视角能把差异进一步放大：把杨氏模量除以密度后，不同类型碳纤维之间的“刚度梯度”也会被显著拉开。最理想情况下，复合材料中可利用到接近石墨层理论模量的约 80%，这解释了为何碳纤维类型与前驱体体系（PAN、MPP）会直接影响复合材料的结构级表现。

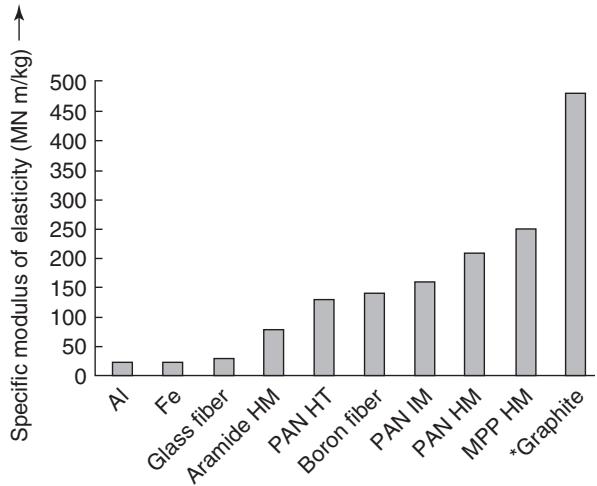

图4. 不同碳纤维类型的比拉伸模量对比

碳纤维的主要应用长期集中在聚合物增强体系：玻纤增强塑料（GFRP）已在工程上使用多年，而 CFRP 之所以被归类为高性能复合材料，核心就在于高比刚度与高比强度带来的结构优势。

实操落地与边界条件

把碳纤维作为增强体引入工程设计时，最容易出现的误判是只看强度而忽视模量。对薄壁件、长细比构件与尺寸稳定性敏感结构，比刚度往往比极限强度更能决定“能不能做轻”。同时，工程性能远低于理论上限这一事实提醒了一个基本原则：材料选型必须与缺陷控制、纤维取向一致性与质量统计口径同步推进，否则“材料牌号升级”不会线性转化为结构性能升级。

常见问题（FAQ）

为什么碳纤维直径通常小于 10 μm？细直径有利于在纤维形成与热处理过程中获得更高取向与更均匀的结构，同时也更利于复合材料浸润与界面载荷传递。
sp² 杂化与力学性能有什么直接关系？ sp² 六元环网络形成的层状结构能把强 C—C 键组织成可承载的“面内骨架”，再通过层状取向把强度与刚度沿纤维轴向释放出来。
为什么工程强度远低于理论值？结构缺陷、取向不完全、层状堆叠不理想与统计体积效应等都会拉低可实现强度上限，尤其是在大批量与大长度的一致性控制上。
碳纤维比玻纤的决定性优势是什么？通常是更高的杨氏模量与更低密度带来的比刚度优势，这会直接提升复合材料的结构刚度。
选 CFRP 时应该先看哪个指标？若结构受变形约束主导，优先看比刚度与纤维取向一致性；若受极限承载主导，再看强度与断裂应变，并与缺陷敏感性一起评估。
