XPS进阶：穿透SEI膜的迷雾

TL;DR

• 深度危机：常规XPS只能看 5-10 nm，而SEI膜往往有 100 nm 厚。你看到的可能只是"冰山一角"。
• 锂金属的挑战：Li 1s 截面极低（信号弱），且化学位移区分度小。结合**价带谱（Valence Band）**是区分有机锂盐的妙招。
• 无损深度剖析：**同步辐射变光子能量（Variable Photon Energy）**是比离子刻蚀更靠谱的深度剖析方法，避免了氩离子把SEI膜"打坏"。
• 硬X射线（HAXPES）：利用高能X射线（>5 keV）实现几十纳米的探测深度，直接看到埋在SEI膜下面的电极表面。

1. 界面化学（SEI/CEI）：不仅是C 1s

1.1 负极SEI：石墨与锂金属

• 石墨难题：石墨本体的 C 1s 峰（~284.5 eV）极强，且与SEI中的有机碳（C-H, C-C）重叠。这导致荷电校准极其困难。
• 锂金属难题：锂的X射线吸收截面极低（信号弱）。而且 $Li_2O, LiOH, Li_2CO_3$ 的 Li 1s 峰位非常接近，分峰几乎是玄学。
• 解决方案：
  1. 多谱图联用：必须同时看 O 1s, F 1s, P 2p。例如，LiF 在 F 1s 中非常明显（685 eV），比在 Li 1s 中好认得多。
  2. 价带谱（Valence Band）：对于化学环境相似的有机锂盐（如 $MeOCO_2Li$ 与 $EtOCO_2Li$），芯能级谱可能分不开，但价带谱的指纹特征能区分甲基和乙基（图1）。

图1. 芯能级分不开的有机锂盐，在价带谱（Valence Band）上却有独特的指纹。

2. 深度剖析：破坏 vs 无损

想知道SEI膜内部的垂直分布（比如内层无机/外层有机），必须做深度剖析。

2.1 离子刻蚀（Sputtering）：破坏性

用 $Ar^+$ 离子束一层层剥离。

• 致命缺陷：高能离子会打断化学键，把有机物碳化，或者把高价金属还原。例如，它能把 $Li_2CO_3$ 打成 $Li_2O$，让你误以为界面全是氧化锂。
• 改进：使用团簇离子束（如 $C_{60}^+$ 或 GCIB），能量更分散，损伤较小，适合有机SEI。

2.2 角分辨与变能量：无损

• 角分辨（AR-XPS）：改变出射角度。角度越倾斜，探测越表面。适用于超薄膜（<10 nm）。
• 同步辐射变能量：利用同步辐射调节入射光能量（$h/nu$）。能量越高，电子跑出来的平均自由程（IMFP）越长，探测越深。
  • 优势：完全不破坏样品，真实还原浓度梯度（图2）。

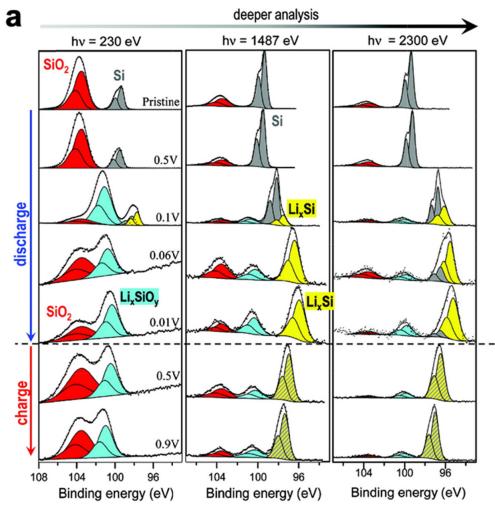

图2. 利用同步辐射变能量XPS无损探测Si负极SEI膜的垂直组分分布。

3. 硬X射线光电子能谱（HAXPES）

常规XPS（Al靶）只能看表面 5-10 nm，而HAXPES利用 >5 keV 的硬X射线，将探测深度提升至 >50 nm。

• 应用：直接透过厚厚的SEI膜，探测**埋藏界面（Buried Interface）**的电极状态。
• 原位固态电池：由于探测深度大，可以穿透顶部的集流体或薄层固态电解质，实现真正的原位工况监测（Operando）。

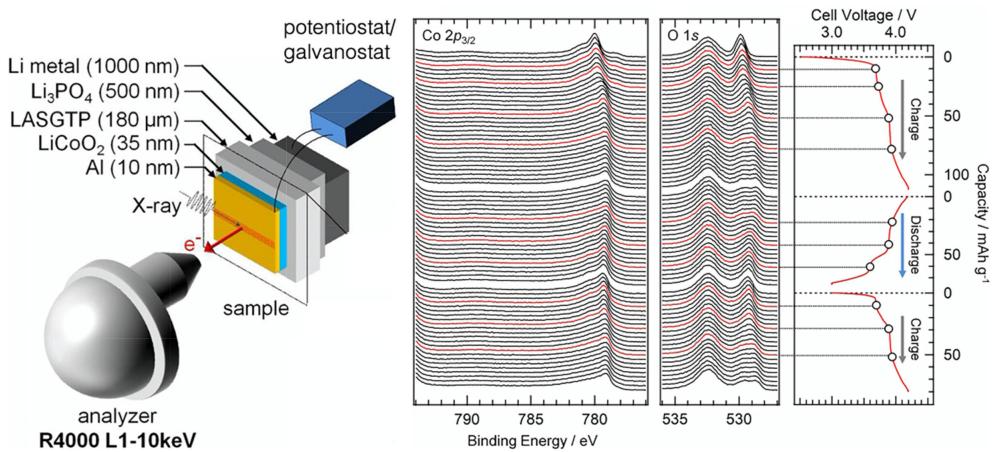

图3. HAXPES原位监测全固态电池中 $LiCoO_2$ 正极的氧化还原反应。

4. 近常压XPS（AP-XPS）

打破“必须在超高真空”的魔咒。通过差分泵浦系统，允许样品处于毫巴（mbar）级气压甚至液膜环境下。

• 绝技：“Meniscus”（液面弯月面）法。将电极部分浸入液体，部分拉出形成纳米级液膜。X射线穿过液膜探测电极表面，首次实现了液态电解液环境下的原位界面监测。
