NMR实战：从硅负极的相变到固态电池的界面

日期：2026-03-10 浏览：15

TL;DR

硅负极的"死因"：In situ NMR捕捉到了硅负极在锂化末期生成的结晶相 $Li_{15}Si_4$，这是导致容量衰减的元凶；而SiO负极则保持非晶态，循环更稳定。
正极的顺磁挑战：利用 $^6Li$ 同位素替代 $^7Li$，成功解决了锰酸锂（LMO）等顺磁性正极材料谱峰过宽、无法解析的难题。
固态电池的瓶颈：2D EXSY NMR直接观测到了固态电解质与正极之间的锂离子交换，证实了纳米化接触对界面传输的决定性作用。
原位MRI：像做核磁共振成像一样，实时看见电池内部的浓度梯度和锂枝晶生长。

硅负极虽然容量高，但体积膨胀大。NMR能告诉我们锂到底是怎么嵌进去的。

Freytag等人对比了纯硅（Si）和氧化亚硅（SiO）的嵌锂过程（图1）。

纯硅（Si）：在嵌锂初期生成非晶态锂硅合金（信号在16 ppm）。但在嵌锂末期，出现了一个 -10 ppm 的尖峰。这是结晶相 $Li_{15}Si_4$ 的指纹。该相的形成会导致巨大的体积应力，是硅负极粉化的罪魁祸首。
氧化亚硅（SiO）：在整个过程中，$^7Li$ 谱峰始终保持宽化的非晶特征（4-11 ppm），没有出现结晶相信号。这解释了为什么SiO的循环寿命优于纯硅。

Si与SiO负极的原位Li-NMR对比 图1. 硅金属（a）与a-SiO（b）在充放电过程中的原位 $^7Li$ 化学位移演变。注意Si中出现的结晶相信号（-10 ppm）。

过渡金属（Mn, Fe, Ni）通常带有未成对电子，产生强大的顺磁效应，把 $^7Li$ 的信号拉得极宽，甚至宽到看不见。

Grey教授团队开创了使用 $^6Li$（自旋 I=1）替代 $^7Li$（自旋 I=3/2）的方法。$^6Li$ 的四极矩更小，分辨率更高。

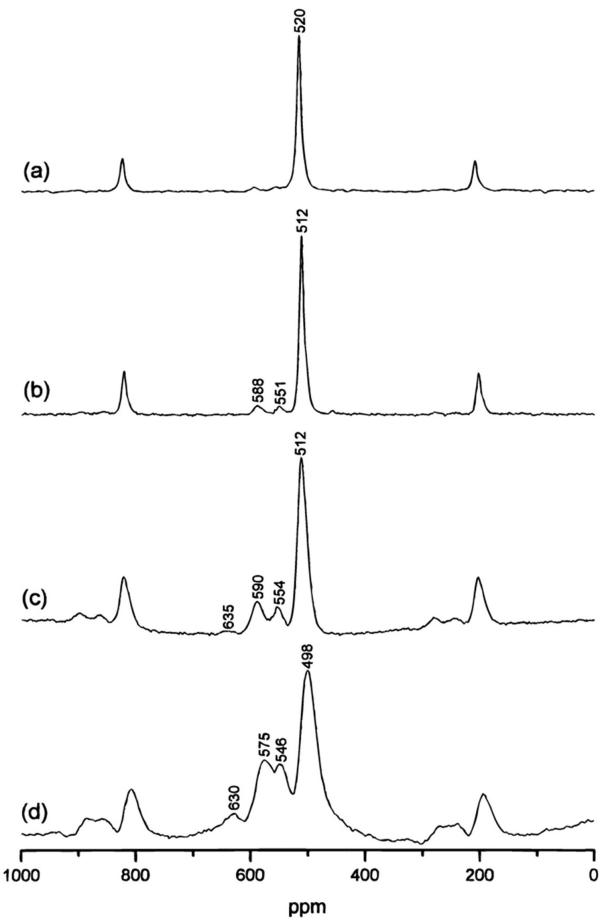

结构解析：如图2所示，利用 $^6Li$ MAS NMR，不仅清晰看到了尖晶石结构中正常的 8a 位锂，还发现了低温合成样品中存在的缺陷位锂（靠近 $Mn^{4+}$ 的四面体位），揭示了合成温度对材料有序度的影响。

LiMn2O4的6Li MAS NMR谱图 图2. 不同温度合成的 $LiMn_2O_4$ 的 $^6Li$ 谱图。高温样品（850℃）结构最完美，谱峰最窄。

全固态电池的核心痛点在于固-固界面接触差，离子传不过去。

Yu等人利用 2D $^7Li$ 交换谱（EXSY） 研究了硫化物固态电解质（$Li_6PS_5Br$）与正极（$Li_2S$）之间的界面。

原理：如果锂离子在两个相之间发生了交换（跳跃），在2D谱图的对角线外就会出现交叉峰（Cross-peaks）。
发现：只有当 $Li_2S$ 被纳米化并与电解质充分球磨混合后，才能观测到显著的交叉峰（图3）。定量计算表明，在100ms内约有20%的锂离子完成了跨界面传输。这直接证实了机械化学处理对构建离子通道的必要性。

固态电池界面的2D EXSY谱图 图3. 纳米化混合样品的2D EXSY谱图。对角线外的斑点是锂离子跨界面传输的直接证据。

类似于医院里的核磁共振成像（MRI），我们也可以给工作的电池做CT。

浓度极化：In situ MRI清晰地描绘出电解液中锂离子的浓度梯度（正极侧浓，负极侧稀），这是导致电池大倍率性能衰减的物理根源。

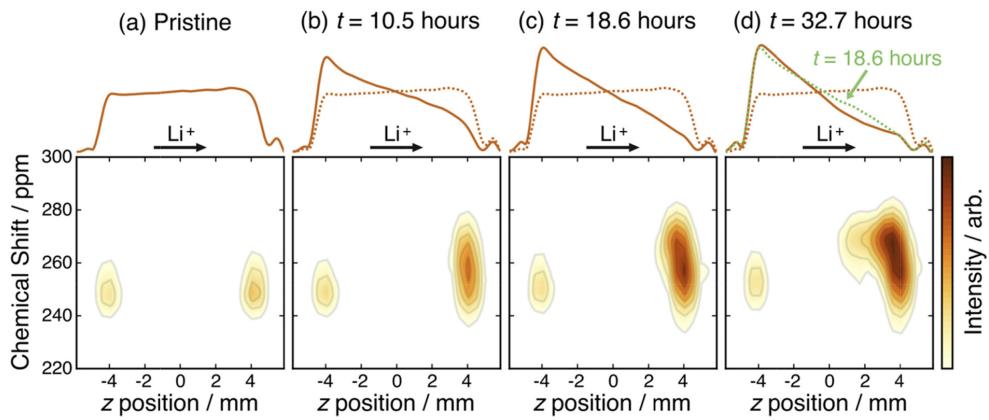

枝晶生长：Grey团队利用MRI直接看到了锂金属负极表面**苔藓状（Mossy）和树枝状（Dendritic）**微结构的生长过程（图4），并将其与电压曲线上的特征对应起来。

原位7Li MRI成像 图4. 充电过程中电解液浓度梯度（上）和锂金属负极形貌（下）的MRI成像。
