见微知著：电子显微镜在电池研究中的极限挑战

TL;DR

• 分辨率之王：球差校正STEM将分辨率推向了亚埃级（Sub-angstrom），能看清锂原子占位和过渡金属的原子排布。
• 电子束损伤：高能电子束会“烧伤”敏感的电解液和SEI膜。**冷冻电镜（Cryo-EM）和压缩感知（CS）**成像技术是解决这一痛点的关键。
• 原位大片：从Open Cell到Liquid Cell，原位TEM让我们亲眼目睹了锂枝晶生长、颗粒破裂和相变的动态过程。
• 化学分析：不仅看形貌（Imaging），结合**EELS（电子能量损失谱）**还能测定元素的价态和配位环境。

1. 从微米到原子：显微镜的进阶之路

扫描电镜（SEM）和透射电镜（TEM）是电池材料表征的“眼睛”。

• SEM：看表面形貌（微米-纳米级）。例如，区分多晶NMC颗粒的“二次球”形貌和单晶NMC的“块状”形貌（图1）。
• TEM：看内部结构（原子级）。配合选区电子衍射（SAED）和高分辨Z衬度成像（HAADF-STEM），我们可以直接看到晶格条纹，判断材料是层状结构（Layered）还是岩盐相（Rock-salt）。

图1. (a) 老化NMC811的DF-STEM图像，区分了层状相（绿色）和岩盐相（蓝色）；(d-g) 富锂锰基正极（LMR）的球差校正STEM图像，清晰展示了表面的C2/m相和内部的混排结构。

2. 痛点：电子束会把样品"照坏"

在拍摄高分辨率照片时，高能电子束（通常200-300 kV）往往会破坏样品，尤其是电解液、SEI膜和锂金属。

• 现象：电解液分解产生气泡、锂枝晶熔化或被腐蚀（如图2g所示）。
• 对策1：冷冻电镜（Cryo-EM）。将样品在液氮温度下快速冷冻（Vitrification），使液体呈玻璃态固定，既保持了原始结构，又大幅提高了耐受剂量。
• 对策2：压缩感知（Subsampling & Inpainting）。只扫描1%的像素点（大幅降低剂量），然后用AI算法“脑补”出剩下的99%。实验证明，仅用1%的采样率就能精准测量锂枝晶的生长量（图2h-i）。

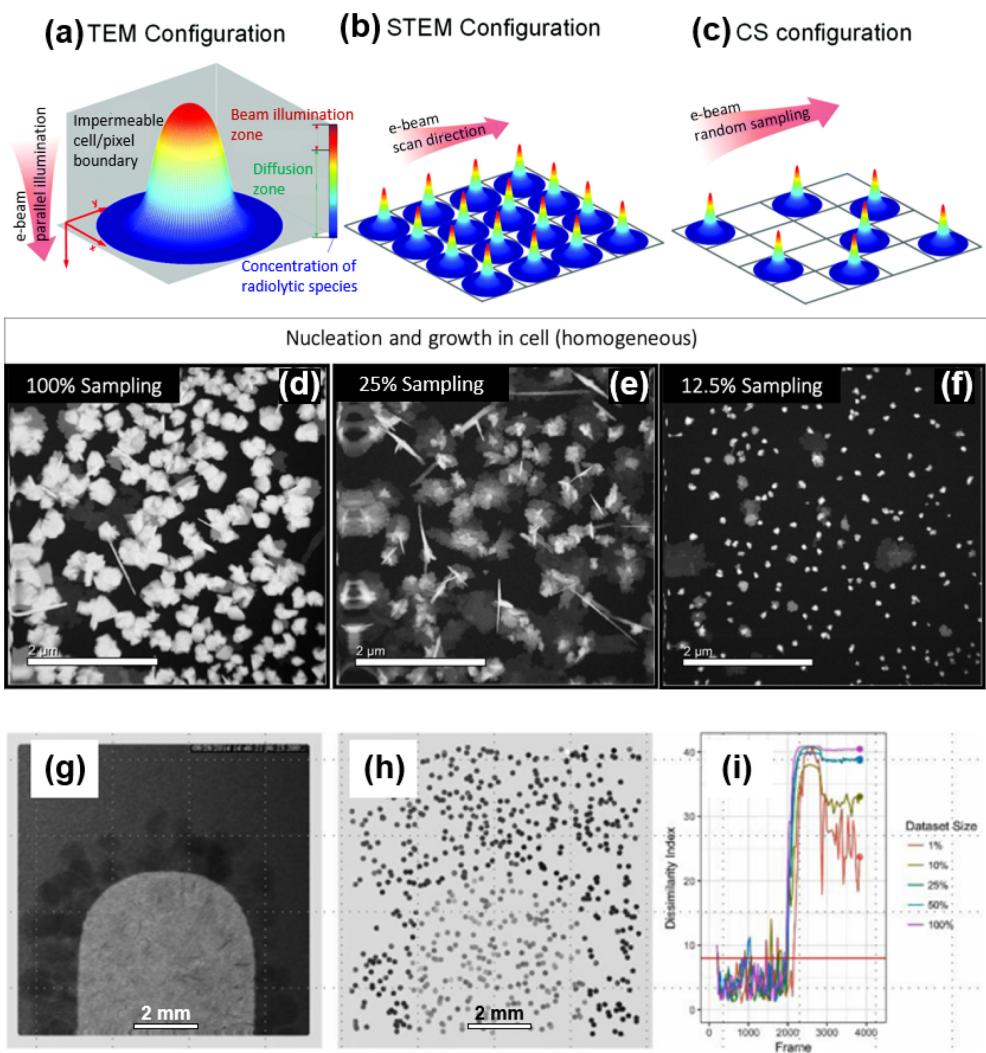

图2. (a-c) 电子束与液体的相互作用；(g-i) 利用1%采样率的低剂量成像监测锂沉积，避免了电子束诱导的假象。

3. 原位技术（In situ）：看清电池的"生老病死"

静态照片只能看到结果，原位TEM能让我们看到过程。

3.1 开放式电池（Open Cell）

构建一个纳米级的全固态电池，一端是正极纳米线，另一端是锂/钠金属。

• 案例：观测 $SnO_2$ 纳米线在嵌钠过程中的体积膨胀和非晶化转变（图3）。
• 局限：点接触模式与真实电池的液态环境差异较大。

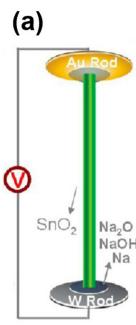

图3. SnO2纳米线从原始态(b)到完全嵌钠态©的体积膨胀与结构演变。

3.2 液体池（Liquid Cell）

利用两片对电子透明的氮化硅（SiN）薄膜将电解液密封在中间，形成微型反应器。

• 突破：实现了在真实电解液环境中观测锂枝晶的沉积与溶解，捕捉到了**“死锂（Dead Li）”**的形成过程（图4）。

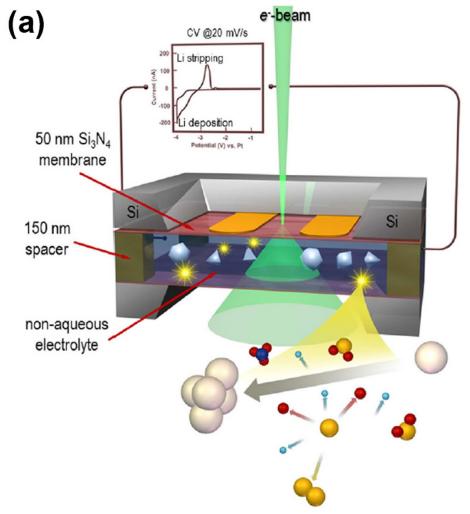

图4. (a) 液体池原理图；(b-d) 锂金属在充放电循环中的沉积与剥离，清晰可见死锂的残留。

3.3 环境透射电镜（ETEM）与力学测量

• 气氛环境：在镜筒中通入水蒸气，直接观测到NMC正极表面与水反应生成LiOH钝化层的过程。
• 力学探针：将AFM探针集成到TEM中，直接测量单根锂枝晶的力学性能。惊人的发现是：微纳尺度的锂枝晶屈服强度高达 244 MPa，远超块体锂（~1 MPa）。这解释了为什么锂枝晶能刺穿坚硬的陶瓷隔膜。

4. 总结

电子显微镜技术正在经历从“拍照片”到“拍电影”，从“看结构”到“测性质（力学/化学）”的飞跃。特别是球差校正、冷冻电镜和原位技术的结合，让我们得以在原子尺度上解构电池失效的深层机理。
