工欲善其事：DEMS仪器设计与定量分析秘籍

TL;DR

• 膜式电化学池：传统DEMS的核心，利用PTFE疏水膜实现气液分离，响应极快但易受电解液挥发干扰。
• 顶空电化学池：锂电OEMS的主流设计，利用毛细管抽取电池上方气体，死体积小，灵敏度高。
• 真空系统心脏：**差分泵浦（Differential Pumping）**是实现高真空与大流量平衡的关键。
• 定量法则：C-DEMS靠**收集效率（N）标定，OEMS靠校准气体（Calibration Gas）**标定。

1. 电化学池：DEMS的"反应堆"

电化学池的设计决定了DEMS的灵敏度和应用场景。主要分为两大流派：膜式池和顶空池。

1.1 膜式电化学池（Membrane-based Cell）

这是传统DEMS的经典设计，适用于燃料电池等产气量大的体系。

• 结构：如图1所示，工作电极（WE）通常直接溅射在多孔PTFE膜上。
• 原理：气体产物生成后，直接穿过疏水膜进入质谱室。传输距离微米级，响应时间 < 0.1 s。
• 痛点：电解液挥发（Evaporation）严重，容易污染质谱；且电极必须做在膜上，限制了平整电极（如单晶）的使用。
• 改进：薄层池（Thin-layer Cell）和双薄层池的设计，允许使用块体电极，但响应时间略有牺牲（~2 s）。

图1. 传统DEMS池。 气体产物穿过底部的多孔膜直接进入真空系统。

1.2 顶空电化学池（Headspace-based Cell）

这是锂离子/锂空电池OEMS的标配。

• 结构：如图2所示，在电池上方预留一个**顶空（Headspace）区域用于气体积聚。通过一根微细毛细管（Capillary）**将气体引入质谱。
• ECC-DEMS池：第二代设计（图3）已经非常接近真实的扣式电池，电解液用量仅需几十微升，大幅降低了背景噪音。
• 优势：死体积小，灵敏度极高（适合检测微摩尔级产气），且能有效阻挡电解液挥发。

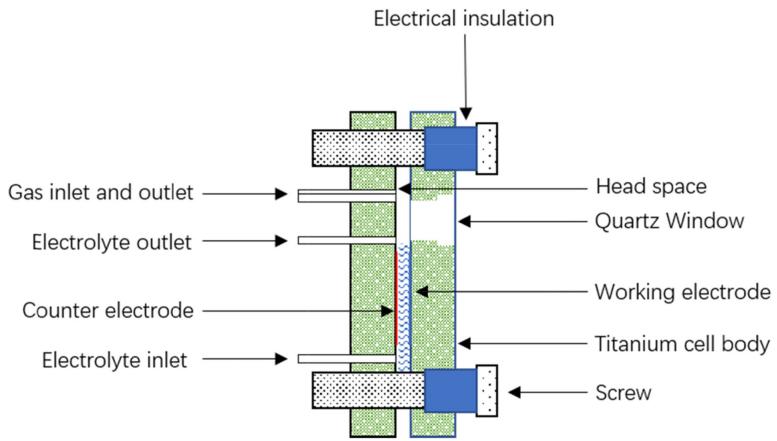

图2. 第一代顶空池。 通过毛细管连续抽取顶空气体。

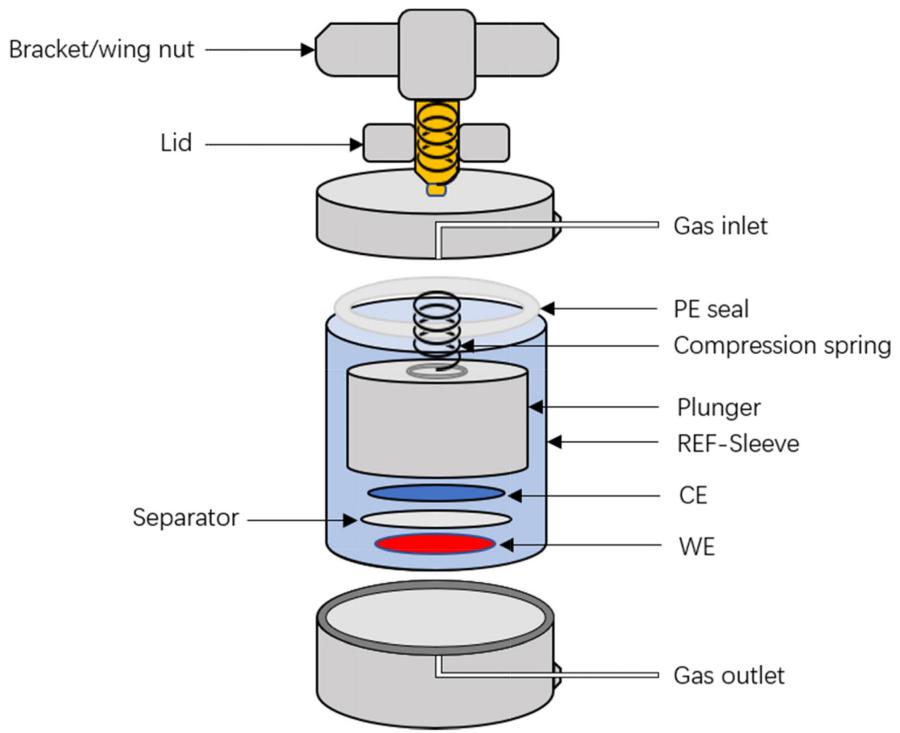

图3. 第二代ECC-DEMS池。 结构类似扣电，电解液用量极少，适合锂电研究。

2. 真空系统：平衡的艺术

质谱仪需要高真空（$< 10^{-5}$ mbar），而电池产气过程压力较高。如何平衡？答案是差分泵浦（Differential Pumping）。

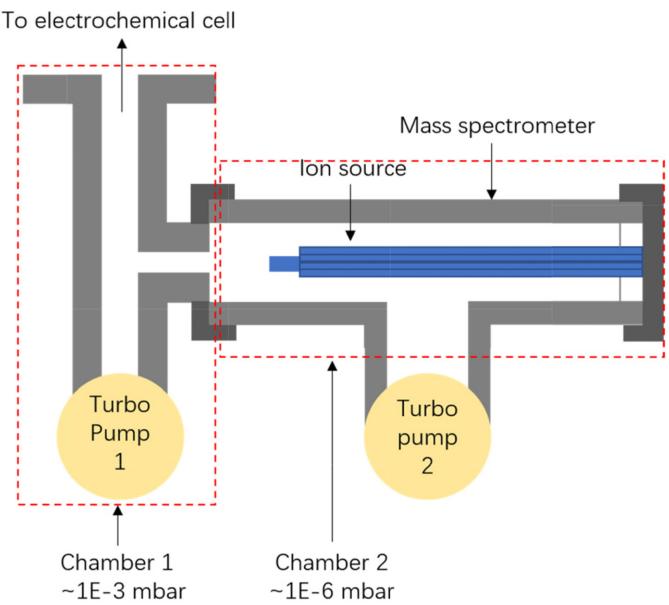

图4. 差分泵浦系统。 两级泵浦设计，第一级维持在 $10^{-3}$ mbar，第二级维持在 $10^{-5}$ mbar，确保质谱仪在高真空下工作。

• 双泵系统：第一级泵抽走大部分气体（旁路），只有极少量气体通过小孔（Skimmer）进入第二级质谱室。
• 无载气模式（S-OEMS）：利用**卷曲漏孔（Crimped Leak）**将进气流速限制在 $1/ /mu l/min$，可以直接使用单泵系统，无需载气稀释，灵敏度最高。

3. 定量分析：如何算出产生多少气？

光有信号强度（Intensity）是不够的，我们需要知道产生了多少摩尔（mol）的气体。

3.1 C-DEMS定量法

核心参数是收集效率（Collection Efficiency, N）。 $$ I_i = K /cdot N /cdot /frac{I_F}{nF} $$

• $I_i$：质谱离子电流
• $I_F$：法拉第电流
• $N$：收集效率（需标定，通常为0.2 - 0.4） 通过标定常数 $K$ 和收集效率 $N$，可以将质谱信号与电流直接挂钩。

3.2 OEMS定量法

核心是理想气体状态方程和内标法。

1. 校准：实验前通入已知浓度的校准气体（如含500 ppm $H_2$ 的Ar），获得灵敏度因子 $S_{m/z}$。
2. 计算分压：利用校准因子将信号强度转化为分压 $P_i$。
3. 计算摩尔量：
   • 流量法（C-OEMS）：结合载气流速 $r_{flow}$。 $$ r_{gas} = /frac{P_i /cdot r_{flow}}{RT} $$
   • 体积法（I-DEMS）：结合顶空体积 $V$。 $$ n_i = /frac{P_i /cdot V}{RT} $$

4. 总结：该选哪种DEMS？
