谱学显微术：给元素和价态画一张“高清地图”

TL;DR

• 核心技能：将 X 射线光谱（XAS/XRF）与成像结合，不仅能看到“在哪里”，还能知道“是什么”和“多少价”。
• 全场成像 (TXM)：通过调节 X 射线能量跨过吸收边，快速绘制大视野下的化学价态分布（如 LCO 的充放电状态）。
• 扫描荧光 (XRF Mapping)：利用纳米探针激发荧光，具有极高的灵敏度（ppm 级），能精准定位痕量掺杂元素（如 Ti 在晶界的偏析）。

1. 成分成像：寻找“微量元素”的藏身之处

在电池正极材料中，掺杂（Doping）是提升性能的常用手段。但微量的掺杂元素（< 1%）到底去了哪里？是均匀分布进了晶格，还是在表面富集了？ 传统的全场成像（TXM）灵敏度不够，这就需要用到同步辐射 X 射线荧光成像 (XRF Mapping)。

• 案例：Ti-Mg-Al 共掺杂的 LCO（TMA-LCO）。
• 发现：
  • Al 和 Mg：均匀分布在颗粒内部，说明它们真正进入了晶格，起到了固溶强化的作用。
  • Ti：出人意料地偏析在晶界处，形成了一个互联的网络（图 3.7 F）。这说明 Ti 的作用是强化晶界，防止颗粒碎裂。 这种ppm 级的痕量元素分布图，只有同步辐射荧光探针才能画得出来。

2. 化学成像：看见“电量”的分布

电池充放电的本质是过渡金属价态的变化（如 $Co^{3+} /leftrightarrow Co^{4+}$）。 通过在 Co 的吸收边（K-edge）附近连续拍摄多张照片（调节能量），我们可以利用 XANES 谱图指纹，计算出每一个像素点上的 Co 平均价态。

• 应用：这相当于给颗粒拍了一张**“荷电状态 (SoC) 地图”**。
• 发现：
  • 反应不均：同一个 LCO 颗粒内部，反应并不是均匀推进的。
  • 倍率依赖：慢充时反应前沿比较整齐，快充时则变得支离破碎。
  • 异常颗粒：在大视野统计中，甚至发现了一些“死掉”的金属 Co 颗粒（图 3.8 C），这是正极溶解-负极沉积副反应的直接证据。

3. 维度打击：从 2D 到 5D

最新的技术进展已经实现了 5D 成像（3D 空间 + 1D 能量 + 1D 时间）。 Wang 等人利用这一技术实时观测了 LFP 颗粒的脱锂过程，发现在反应初期是各向异性的（沿着特定晶面跑），而在后期则转变为各向同性的（四面开花）。

图1. 掺杂元素的空间分布 (B) NMC 颗粒表面的 Mn 富集层；(F) Ti 元素在 LCO 颗粒内部形成的晶界网络。

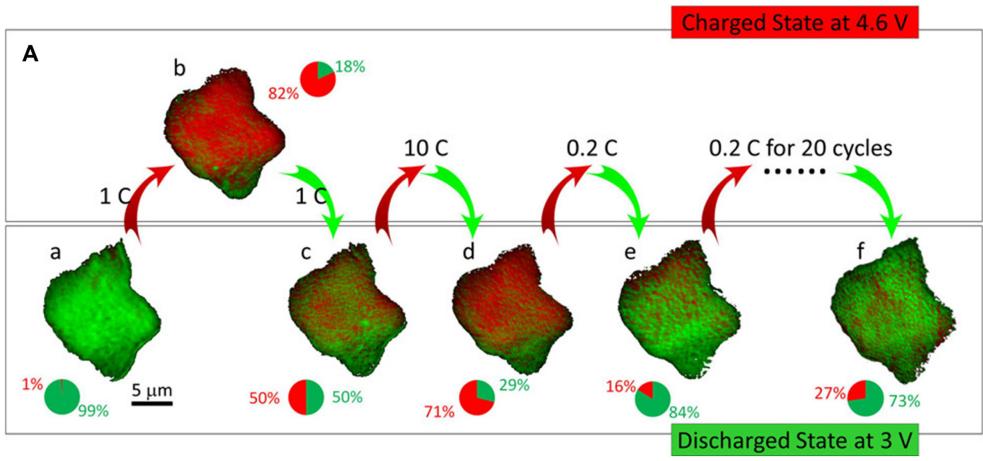

图2. LCO 颗粒的原位化学成像 (A) 不同倍率下，颗粒内部相变（价态变化）的演变过程。

[精工博研] 负极材料的"工业级"验证专家

别让扣电数据掩盖材料的真实性能。 我们提供从粉末到圆柱全电池的一站式验证服务，用头部电池厂的标准（Enterprise Standards）为您提供"通行证"级别的数据报告。

• 全电池试制：圆柱电池全流程加工（涂布/卷绕/化成），还原真实极片应力。
• 极限快充：6C/10C 循环测试，验证材料在超充时代的真实寿命。
• 微观工艺：OI值（取向度）与极限压实分析，解决极片加工痛点。
• 全气候验证：-20℃~60℃ 放电及 55℃ 高温储存，确保极端环境可靠性。

欢迎联系我们 19939716636
