透视电池微观世界：同步辐射成像技术的"四大绝技"

TL;DR

• 不仅仅是拍照片：同步辐射成像利用吸收、相位、衍射、光谱四种衬度机制，解决传统CT看不清、分不开、测不准的难题。
• 吸收衬度（Absorption）：适用于重元素（如SnO, Si/C负极），清晰捕捉颗粒体积膨胀与裂纹扩展。
• 相位衬度（Phase Contrast）：低Z元素（锂金属、电解液、隔膜）的克星，能看见传统CT“隐形”的锂枝晶与界面副产物。
• 衍射衬度（Diffraction）：利用布拉格峰追踪晶格畸变，像“应变仪”一样测量单颗粒内部的缺陷与应力场。
• 谱学成像（Spectro-microscopy）：结合XANES指纹，绘制3D化学价态分布图，区分表面偏析与体相反应。

1. 为什么电池成像需要"瑞士军刀"？

给电池做CT并不新鲜，但普通的实验室CT往往面临尴尬：想看锂枝晶，却因为锂太轻而“隐形”；想看正极颗粒内部的镍锰分布，却因为密度相近而无法区分；想看晶格应力，更是无能为力。

同步辐射成像技术之所以被称为“瑞士军刀”，是因为它不再局限于单一的“吸收成像”，而是发展出了多种衬度机制（Contrast Mechanisms）。

图1. 同步辐射成像模态全景。 (A-C) 实空间成像：包括纳米/微米透射显微镜（TXM）和扫描透射显微镜（STXM）；(D-F) 倒易空间成像：包括相干衍射成像（CDI）、布拉格CDI（BCDI）和叠层成像（Ptychography）。

2. 绝技一：吸收衬度（看重元素的物理损伤）

这是最接近传统CT的模式，利用材料密度的差异成像。

• 适用场景：高密度活性材料（Sn, Ge, 氧化物正极）。
• 典型案例：
  • SnO负极的“呼吸”：图2(A-E)展示了SnO颗粒在充放电循环中的体积膨胀与断裂。
  • Si/C负极的“脱胶”：图2(F-H)利用纳米级分辨率（~30nm），清晰看到了硅颗粒与碳粘结剂网络之间的**空隙（Gap）**随循环次数的增加而扩大。这种接触失效是硅负极容量衰减的核心原因。

图2. 吸收衬度成像。 (A-E) SnO负极的原位微米CT，监测颗粒破碎；(F-H) Si/C负极的纳米TXM成像，量化硅颗粒与碳基体的剥离间隙。

3. 绝技二：相位衬度（看轻元素的隐形结构）

对于锂、碳、隔膜、电解液这些由轻元素（低Z）组成的材料，硬X射线的吸收极弱，导致成像“一片白”。但它们引起的**相位移动（Phase Shift, $/delta$）**却是吸收衰减（$/beta$）的1000倍！利用相位衬度，可以让这些“隐形”物质现形。

• 核心能力：锂枝晶探测。
• 案例解析：如图3(D)所示，在Li-Polymer-Li对称电池中，相位衬度CT不仅看到了伸出界面的枝晶，更惊人地发现枝晶的根部深深扎根于锂金属电极内部。这颠覆了“枝晶只在表面生长”的传统认知，提示我们抑制枝晶需要关注皮下（Sub-surface）结构。

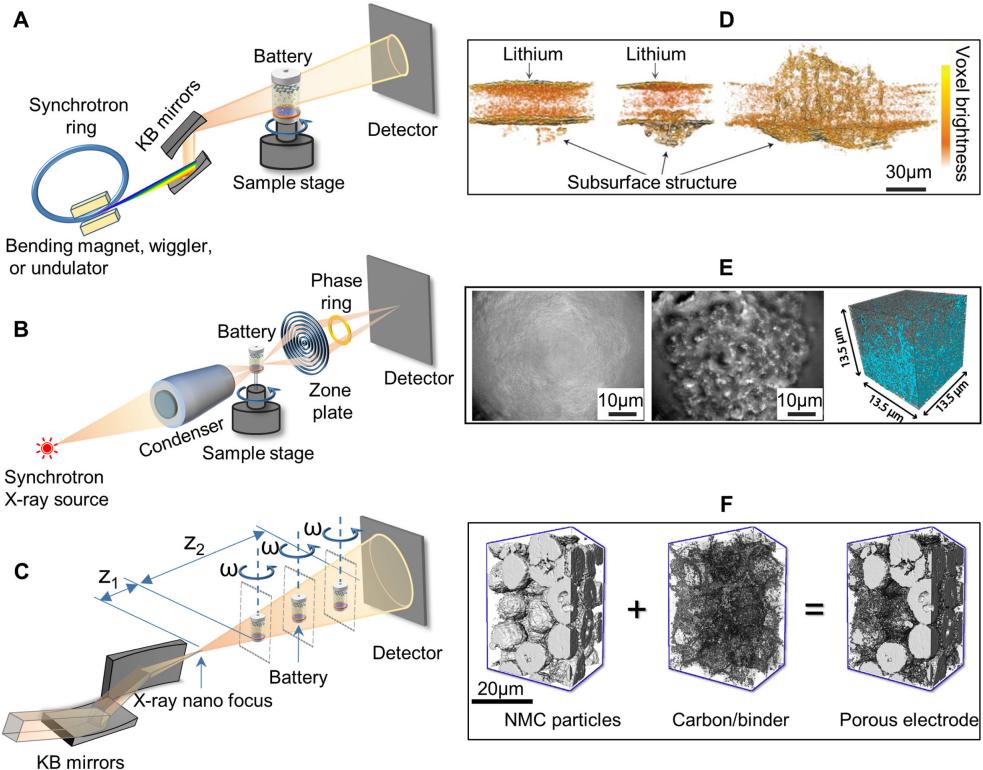

图3. 相位衬度成像（XPCI）。 左列为原理示意图，右列为应用：(D) 锂聚合物电池中的锂枝晶生长；(E) Li-O2电池中的 Li2O2 产物分布；(F) 厚电极深度的裂纹分布。

4. 绝技三：衍射衬度（看晶格的扭曲与应力）

如果把X射线聚焦到纳米尺度，并追踪**布拉格衍射峰（Bragg Peak）**的位置和形状变化，我们就能像用“显微应变仪”一样，测量单颗粒内部的晶格畸变。

• 案例解析：在图4中，研究者扫描了一颗掺杂Ti的 $/mathrm{LiCoO}_2$ (LCO) 单晶颗粒。
• 发现：掺杂并非均匀分布，而是形成了富Ti的晶界网络（图4C）。更有趣的是，这种预置的晶格缺陷（Lattice Defects）反而像“钉扎”一样，抑制了高电压下有害的相变，提升了结构稳定性。

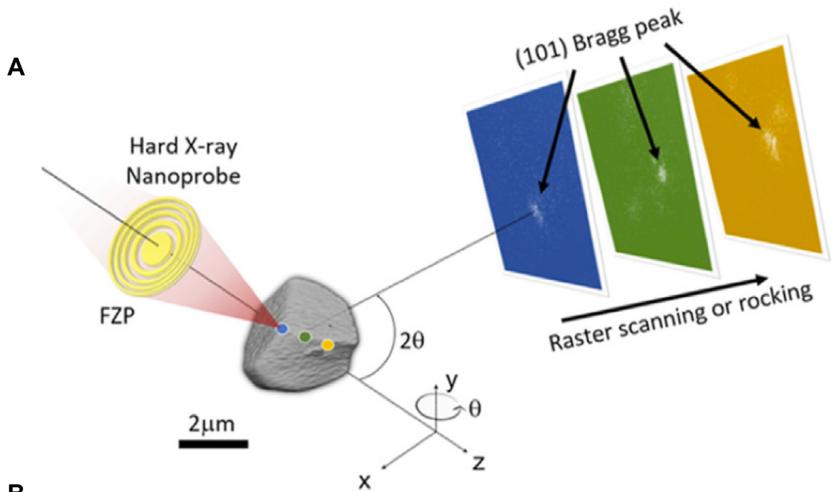

图4. 纳米衍射成像。 (A) 扫描示意图；(B) Ti掺杂LCO颗粒内部的晶格扭曲分布；© 掺杂引起的晶格缺陷反而增强了高压稳定性。

5. 绝技四：谱学成像（看化学成分与价态）

这是同步辐射的“杀手锏”。通过调节入射X射线的能量（扫过特定元素的吸收边），结合成像技术，我们可以获得4D/5D数据（3D空间 + 能量/化学态 + 时间）。

5.1 元素哪里去了？（Compositional Mapping）

• 案例：NMC-442颗粒的表面偏析。
• 操作：在Ni, Co, Mn的吸收边上下分别成像。
• 结果：图5(A-B)清晰显示，Mn元素在颗粒表面富集，形成了一层天然的保护壳，解释了该材料优异的高电压稳定性。
• 进阶：对于痕量掺杂（如0.1%的Ti/Mg/Al），利用**X射线荧光（XRF）**成像，可以绘制出微量的Ti元素在晶界处的偏析网络（图5 C-F）。

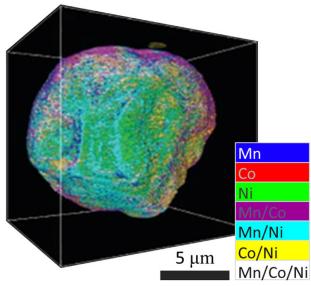

图5. 谱学成像揭示元素分布。 (A-B) NMC颗粒表面的Mn富集；(C-F) LCO颗粒内部微量Ti掺杂剂的晶界偏析网络。

5.2 反应进行到哪了？（Chemical State Mapping）

• 案例：LCO颗粒的相变动力学。
• 操作：利用XANES指纹拟合每个像素点的化学态。
• 结果：图6展示了在原位充放电过程中，LCO颗粒内部的相变并非均匀推进，而是呈现出明显的各向异性（Anisotropic）和反应前沿（Reaction Front）。甚至捕捉到了意外的金属Co析出（图6C），揭示了正极溶解-负极沉积的失效机制。

图6. 原位谱学成像监测LCO相变。 (A) 单颗粒内部的化学态分布演化；(B-C) 捕捉到意外的金属Co析出副反应。

6. 总结：成像技术的选择指南
