等效电路模型（ECM）：看懂 EIS 的“积木”

TL;DR

• 积木思维：用电阻（R）、电容（C）、电感（L）和扩散元件（W）来搭建电路，模拟电池内部的物理过程。
• Randles 电路：最经典的入门电路，包含 R_s（欧姆电阻）、R_p（极化电阻）、C_d（双电层电容）。
• 非理想性：真实电池界面不是完美的电容器，需要用 CPE（常相位角元件） 来替代电容，这解释了为什么 Nyquist 图上的半圆通常是“压扁”的。
• Warburg 阻抗：低频区的斜线。45° 斜线代表半无限扩散（离子还没跑到边界），垂直线代表有限扩散（离子已经跑到边界）。

1. 基础元件：EIS 的字母表

2. Randles 电路：经典的开始

如图 2.15 所示，最简单的电化学界面可以用 Randles 电路描述： $$ Z(/omega) = R_s + /frac{R_p}{1 + j/omega R_p C_d} $$

• 高频：$C_d$ 导通（短路），$Z /approx R_s$。
• 低频：$C_d$ 断路，$Z /approx R_s + R_p$。
• 半圆直径：等于极化电阻 $R_p$。

3. CPE：为什么半圆是“扁”的？

在实际测试中，你几乎永远看不到完美的半圆，而是一个压扁的半圆（Depressed Semicircle）。 这是因为电极表面不仅粗糙，而且成分不均匀（Coating 不均、SEI 厚度不一）。 为了修正这种非理想性，引入了 CPE（Constant Phase Element）： $$ Z_{CPE} = /frac{1}{Q(j/omega)^/beta} $$

• $/beta = 1$：纯电容。
• $/beta = 0$：纯电阻。
• $0.5 < /beta < 1$：粗糙电极表面的常态。

4. 传输线模型（Transmission Line Model）：多孔电极的真相

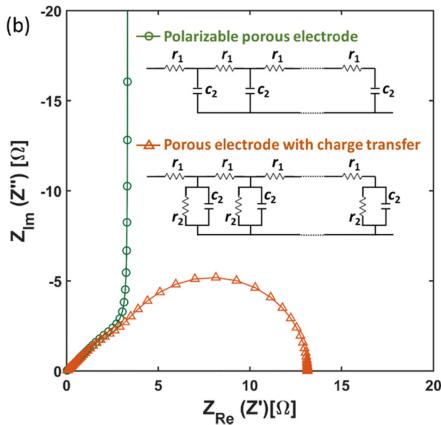

对于商用的多孔电极，Randles 电路太简单了。 离子进入孔道后，越往深处走，受到的阻力越大。这就像一条长长的走廊，每一步都有电阻和电容。 传输线模型（TLM）（图 2.18）形象地描述了这种分布式的阻抗特性：高频区表现为 45° 斜线（离子刚进孔口），低频区表现为垂直线（离子充满孔道）。
