原位 SAXS（In situ/Operando）：捕捉电池的动态心跳

TL;DR

• 非原位的局限：拆解电池不仅费时费力，还可能破坏亚稳态结构（如 SEI），且无法捕捉瞬态变化。
• 孔隙动力学：原位 SAXS 揭示了多孔碳负极在嵌钠过程中微孔并未堵塞，而是在接近 0V 时发生金属钠沉积。
• 体积膨胀监测：对于 TiO2、Co3O4 等转换型/合金型负极，SAXS 能实时量化孔隙率和体积膨胀的非线性关系，指导电极结构设计。
• 预锂化效应：证实了预锂化能显著减小硅负极在循环中的体积呼吸幅度，从而提升寿命。

1. 为什么要原位？（In situ vs Ex situ）

非原位（Ex situ）测试就像法医尸检，虽然能看到结果，但永远不知道死因发生的瞬间。 而且，拆解电池面临巨大的风险：

• 环境污染：即使在手套箱中，微量的水氧也可能破坏 SEI。
• 亚稳态消失：某些中间产物（如多硫化物、超氧化锂）在断电后会迅速分解。
• 一致性差：不同电池个体之间的差异会引入系统误差。

原位 SAXS（Operando SAXS） 则是给活体电池做 CT。 它使用特制的原位电池（如图1），让 X 射线穿过工作的电池，实时记录每一次充放电过程中的结构演变。

2. 负极储能机制的再认识

• 多孔碳储钠：Dahn 课题组利用原位 SAXS 发现，当钠离子嵌入多孔碳时，微孔结构并未发生变化。直到电压降至接近 0V，金属钠开始在微孔中沉积（Plating），导致散射信号改变。充电时，金属钠重新溶解，证明了微孔储钠的可逆性。
• 转换反应（Conversion Reaction）：

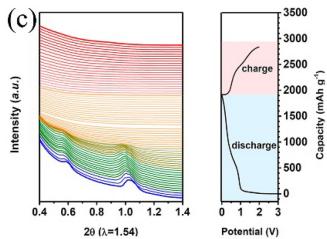

  • TiO2：嵌锂过程中孔结构几乎不变（零应变）。

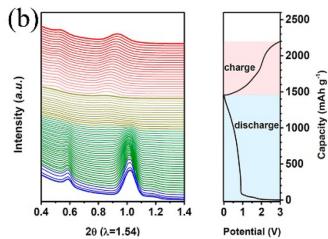

  • Co3O4：放电时转化为金属 Co 和 Li2O，孔隙率急剧下降；充电时 Co 氧化为 CoO，孔隙略微恢复。

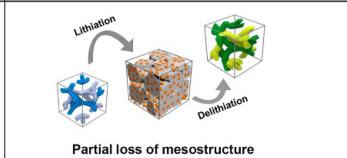

  • SnO2：首次放电后，原有的孔隙结构彻底坍塌且不可逆。
  • 意义：这些微观证据直接解释了为什么 SnO2 的首圈库伦效率（ICE）远低于 TiO2。

(注：上图包含原图 a, b, c 部分)

3. 硅负极的膨胀与稳定

硅负极的体积膨胀是其商业化的最大障碍。 Lyonnard 等人利用原位 SAXS 发现：

1. 非线性膨胀：硅的体积膨胀与嵌锂量并非简单的线性关系，碳载体的孔隙起到了缓冲作用。
2. 预锂化效应：经过 66% 预锂化的硅碳负极，在后续循环中体积变化显著减小，锂离子分布更均匀。这直接将电池寿命延长到了 1760 圈（容量保持率 89%）。
