锂离子电池（Li-ion）：从界面膜到离子流

TL;DR

• SEI 膜监测：利用反馈模式，实时观看电极表面从“导体”（正反馈）变成“绝缘体”（负反馈）的全过程，评估 SEI 的致密性与稳定性。
• CEI 膜反常：与负极不同，某些正极表面形成的 CEI 膜可能表现出电子导电性增强，这有助于抑制过渡金属溶出。
• 离子流追踪：使用汞微电极（Hg UME），可以直接测量 Li+ 在石墨边缘面（Edge plane）的嵌入速率远快于基面（Basal plane）。
• 孔隙传输：利用探针分子（如蒽）的扩散受阻情况，定量表征多孔电极内部的曲折度与有效扩散系数。

1. 看得见的 SEI 生长（Feedback Mode）

SEI 膜的形成过程，本质上是一个电极表面电子绝缘化的过程。

• 实验设计：在化成（Formation）过程中，将探针定位于电极上方。
• 现象：
  • 初始状态（裸电极）：探针氧化还原介体，基底再生介体 -> 正反馈。
  • 成膜过程：绝缘 SEI 覆盖表面，阻挡电子转移 -> 反馈电流逐渐下降。
  • 最终状态：形成致密 SEI -> 负反馈。
• 应用：对比不同电解液添加剂（如 VC, FEC）对 SEI 成膜速度和最终绝缘性的影响（如图1）。

2. CEI 的特殊性与误区

正极界面膜（CEI）的研究比 SEI 更具挑战性。

• 反常现象：在水系 LMO 电池中，SECM 发现 CEI 形成后表面电子导电性反而增强。这表明 CEI 并非总是绝缘层，它可能通过电子导通来平衡电位，从而抑制 Mn 的溶出。
• 导电剂陷阱：商业正极通常含有大量导电炭黑。在 SECM 成像中，炭黑会产生强烈的正反馈，容易被误认为是活性物质或高导电 CEI。
  • 避坑指南：建议使用无粘结剂电极（Binder-free）或单颗粒微电极模型，以排除导电剂的干扰。

3. 追踪离子流（Ionic Flux）

电子导电性只是故事的一半，离子传输才是电池的瓶颈。 如何看到无色的锂离子流？ 神器：汞微电极（Hg UME）

• 原理：$Li^+ + e^- + Hg /rightarrow Li(Hg)$。汞对碱金属有特异性的亲和力。

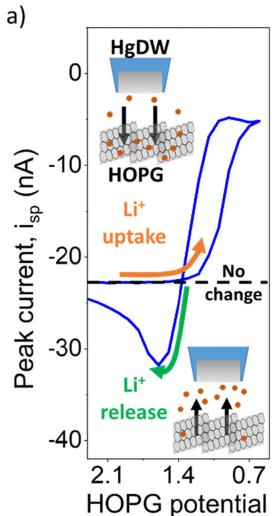

• 发现：利用 Hg 探针扫描 HOPG（高定向热解石墨）表面，发现**边缘面（Edge plane）**处的 Li+ 消耗速率远高于基面（Basal plane）。这直接证实了边缘面是锂离子嵌入的主要通道（如图2）。

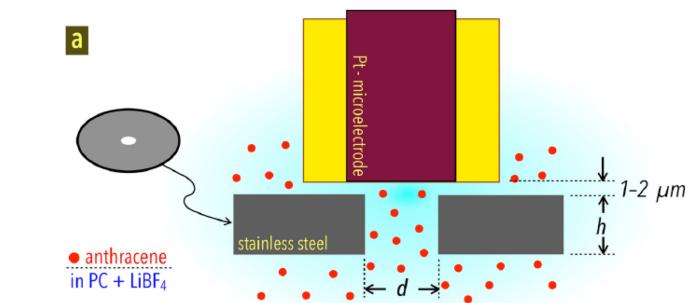

4. 深入迷宫：多孔电极传输

实际电极是多孔的，电解液在孔隙中的扩散速度决定了倍率性能。

• 方法：使用大分子介体（如蒽，Anthracene）作为探针分子。
• 原理：蒽分子在孔隙中的扩散受到几何结构的限制（曲折度）。通过测量探针在多孔膜上方的负反馈电流，可以反推内部的有效扩散系数（$D_{eff}$）。
• 意义：这为优化电极压实密度和孔隙率分布提供了微观定量的依据。

[精工博研] 负极材料的"工业级"验证专家

别让扣电数据掩盖材料的真实性能。 我们提供从粉末到圆柱全电池的一站式验证服务，用头部电池厂的标准（Enterprise Standards）为您提供"通行证"级别的数据报告。

• 全电池试制：圆柱电池全流程加工（涂布/卷绕/化成），还原真实极片应力。
• 极限快充：6C/10C 循环测试，验证材料在超充时代的真实寿命。
• 微观工艺：OI值（取向度）与极限压实分析，解决极片加工痛点。
• 全气候验证：-20℃~60℃ 放电及 55℃ 高温储存，确保极端环境可靠性。

欢迎联系我们 19939716636
