三石矿物：蓝晶石、红柱石与硅线石的特性深度解析

在高性能耐火材料与先进陶瓷领域，对高铝硅酸盐矿物的研究与应用是决定产品性能的基石。其中，蓝晶石、硅线石和红柱石这三种矿物，因其独特的性质和高温下的相变行为，占据了举足轻重的地位。它们在行业内被统称为“三石”或蓝晶石族矿物。

这三种矿物是典型的同质异形体，拥有完全相同的分子式——Al₂O₃·SiO₂，其理论化学组成为63.1%的Al₂O₃和36.9%的SiO₂。然而，相同的化学构成并不意味着相同的性能。由于它们在地质形成过程中的温度与压力条件各异，导致了其内部晶体结构的显著差异。这种结构上的不同，是理解它们各自特性的关键。

具体来看，蓝晶石属于三斜晶系，其结构式为 Al₂[SiO₄]O。而硅线石与红柱石则同属斜方晶系，结构式分别为 Al[AlSiO₅] 和 AlO[Al-SiO₄]。这些微观结构上的差别，直接决定了它们在宏观物理性质以及受热后转化为莫来石过程中的截然不同的表现。它们之间的相变关系如下图所示。

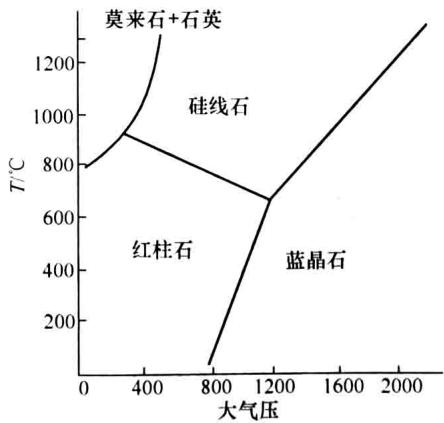

图1 蓝晶石、硅线石、红柱石相变关系

各具特色的“三石”矿物

1. 蓝晶石 (Kyanite)

蓝晶石有一个非常形象的别称——“二硬石”，这精准地概括了其最显著的特征：硬度具有明显的异向性。平行于晶体c轴方向的硬度为5.5，而垂直于c轴方向的硬度则达到6.5至7。其英文名Kyanite源于希腊文，意为“蓝色的晶体”，纯净的蓝晶石确实能呈现出悦目的天蓝色。其相对密度介于3.53至3.63之间。

从热学性能上看，通过差热分析(DTA)和X射线衍射(XRD)可以发现，蓝晶石在1325-1350°C的温度区间便开始分解。当温度达到1350°C时，尽管晶体已开始形成莫来石，但宏观上仍能保持蓝晶石的原有轮廓。直至温度攀升至1450°C，蓝晶石才完全相变，最终分解为莫来石和玻璃相。

2. 硅线石 (Sillimanite)

硅线石的命名是为了纪念B. Silliman教授（1824年）。由于其晶体常呈现为条柱状或针线状的集合体，国内早期也曾译作“矽线石”。它的颜色多样，包括白色、灰色、黄色、粉红乃至褐色，并带有玻璃光泽。

在热膨胀方面，硅线石的整体体积膨胀率低于莫来石，但其非均匀膨胀因子却是三者中最高的。晶体虽沿c轴方向伸长，但其b轴的膨胀系数最大。这导致它在加热过程中会像蓝晶石一样，沿着解理面发生开裂。硅线石的莫氏硬度为6.5-7.5，相对密度为3.23-3.25，熔点高达1850°C。

3. 红柱石 (Andalusite)

红柱石通常呈现浅玫瑰色、粉红色或浅褐色，晶体形态多为粗大的柱状。一个非常独特的鉴定特征是在部分红柱石晶体内，可见由碳质包体形成的“黑十字”图案。其相对密度在3.1-3.3之间。

红柱石的分解温度介于蓝晶石和硅线石之间，大约在1410°C开始，至1500°C完全分解。这一明确的温度区间，使其分解温度可以作为判断相关耐火制品烧结制度是否合理的一个重要参考。在加热过程中，当红柱石晶粒表面发生局部分解时，会立即与周围的氧化铝组分反应，形成一个“二次莫来石化”反应带，这种原位反应极大地促进了颗粒间的紧密结合，是其在耐火材料中备受青睐的重要原因。

从原矿到精矿：杂质的影响与控制

“三石”原矿在自然界中很少以纯净形态存在，常常与云母、石英、石榴石、绿泥石等多种杂质矿物共生。因此，在投入工业应用之前，必须经过选矿提纯处理，得到“三石”精矿。

精矿的品质并不仅仅取决于主成分Al₂O₃和SiO₂的含量，微量的杂质成分及其含量同样至关重要。常见的杂质元素包括Fe₂O₃、TiO₂，以及CaO、MgO、K₂O、Na₂O等碱金属和碱土金属氧化物。这些杂质会显著影响材料的高温性能，例如降低其耐火度和荷重软化温度。因此，要获得一张成分纯净、性能可靠的原料，对这些杂质的精确检测与控制是生产中的核心环节。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测三石矿物成分分析与物相鉴定，可靠准确。欢迎沟通交流，电话19939716636

一般而言，对于高品质的“三石”精矿，其杂质总含量应控制在2%至3%以内。

“三石”矿物物理化学性质汇总

为了更直观地对比这三种同质异形体的差异，下表汇总了它们的主要矿物学性质。

表1 三石矿物的性质
