磁巴克豪森噪声（MBN）检测技术原理剖析

一、 铁磁材料的微观磁性结构：磁畴与畴壁

要理解巴克豪森效应，我们必须先深入到铁磁材料的微观世界。在宏观上呈现均匀磁性的材料，其内部并非铁板一块，而是由无数个微小的、自发磁化到饱和的区域构成，这些区域被称为磁畴。每个磁畴内部，原子磁矩的取向高度一致，但在没有外磁场时，各个磁畴的磁化方向随机分布，相互抵消，因此材料整体不显磁性。

分隔这些磁畴的，是一层过渡区域，我们称之为畴壁。畴壁之内，原子磁矩的方向发生着渐进式的偏转。

当施加一个外部磁场时，材料的磁化过程便开始了。这个过程主要通过两种方式实现：一是畴壁的位移，即那些磁化方向与外磁场方向接近的磁畴“侵占”并扩大自己的地盘，而方向相反的磁畴则相应缩小；二是磁畴的转动，即整个磁畴的磁化方向向外磁场方向偏转。最终，材料整体呈现出宏观上的磁化状态。

二、 巴克豪森跳跃：磁畴壁的非连续运动

材料的磁化过程并非一帆风顺。在真实的晶体中，总是存在着各种缺陷，例如不均匀的内应力、夹杂的杂质、微小的空穴等。这些缺陷对畴壁的移动构成了障碍，形成了一个个“势能垒”。

因此，当磁化进行到一定阶段后，畴壁的位移不再是平滑、连续的，而是表现为一种“受阻-积蓄能量-越过障碍”的跳跃式前进。可以想象成一个物体在粗糙表面上被推动，它会时而卡住，时而猛地向前窜动一下。这种磁畴与畴壁非连续、不可逆的跳跃式运动，就是巴克豪森跳跃（Barkhausen Jump）。

在磁滞回线上，这一现象表现得尤为明显。如下图所示，磁滞回线最陡峭的区域（即矫顽力附近），实际上是由一系列微小的、阶梯状的跳跃构成的。其中，阶梯的垂直部分代表了单次跳跃的幅度，而水平部分则对应两次跳跃之间的停顿。

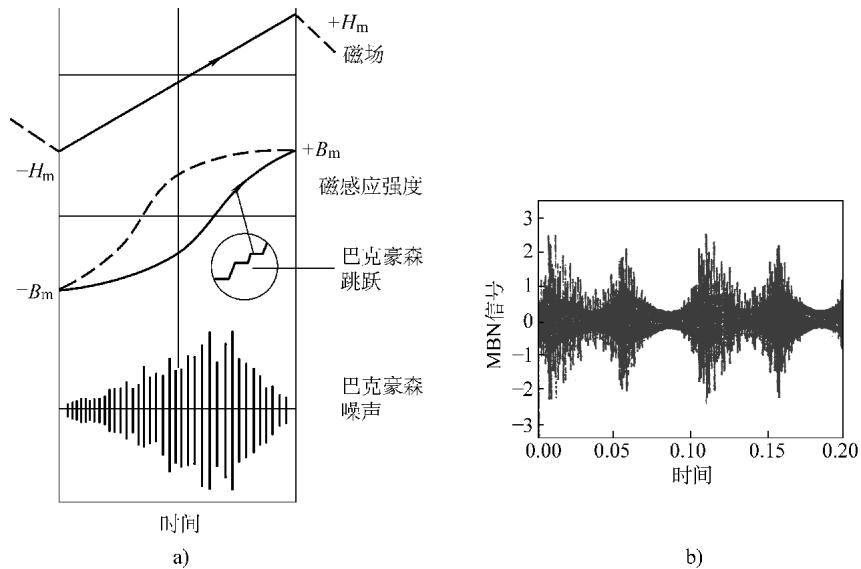

图1 巴克豪森跳跃与磁噪声的关联示意

三、 从微观跳跃到宏观信号：MBN与MAE的产生

那么，这种微观世界的“跳跃”，是如何转化为我们能够宏观测量的信号的呢？

早在1919年，德国物理学家巴克豪森（H. Barkhausen）就发现了这一现象。他将一个导体线圈放置在铁磁材料表面，并对材料施加交变的磁化场。他观察到，当畴壁发生不可逆跳跃时，会引起其周围磁通量的急剧变化，根据电磁感应定律，这就在线圈中感应出了一系列微弱的电压脉冲。将这些脉冲信号放大后，通过扬声器可以听到独特的“沙沙”声。

这个现象因此被命名为巴克豪森效应，而这种由磁畴不连续运动产生的信号，则被称为磁巴克豪森噪声（Magnetic Barkhausen Noise, MBN）。

有趣的是，畴壁的这种突发性运动不仅是电磁现象，它还伴随着机械效应。畴壁的跳跃会引起局部的晶格畸变，从而激发出一种高频的弹性波，这种波被称为磁声发射（Magnetoacoustic Emission, MAE）。MAE信号可以通过粘贴在材料表面的压电晶体传感器来接收。

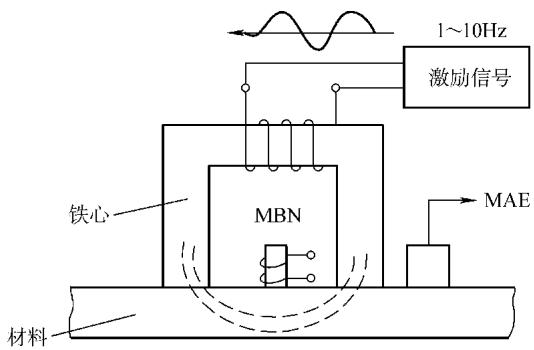

图2 MBN与MAE信号的同步接收原理

本质上，MBN和MAE是同一物理过程——畴壁不可逆运动——在电磁和声学两个维度的不同体现，它们都承载了关于材料内部微观结构和应力状态的宝贵信息。

四、 影响MBN信号强度的关键因素

MBN信号的强度并非一成不变，它与材料的微观结构和磁化状态密切相关。

首先，畴壁的类型是决定性因素之一。根据畴壁两侧磁畴磁化方向的夹角，可以分为180°畴壁和90°畴壁。对于180°畴壁，其两侧的磁化方向正好相反。当它发生跳跃时，导致的磁通量变化最为剧烈，因此产生的MBN信号也最强。相比之下，90°畴壁的跳跃以及磁畴转动所产生的MBN信号则要弱得多。

其次，MBN信号的强度与材料在磁滞回线上的位置直接相关。如图1所示，在矫顽力（H_c）附近，材料的磁化状态变化最为剧烈，大量的畴壁发生不可逆跳跃，此时MBN信号的强度达到峰值。而当外磁场继续增强，材料趋于磁饱和时，畴壁运动基本完成，MBN信号的强度也随之减弱并趋于一个平稳的低值。

由于MBN信号对材料内部的应力、位错、析出相、晶粒尺寸等微观结构特征高度敏感，它已成为一种强大的无损检测与材料表征工具，尤其在残余应力测量、磨削烧伤检测、硬化层深度评估等领域展现出独特的优势。准确地解读MBN信号，需要深刻理解其物理原理，并结合专业的实验设计与数据分析。
