金属磁记忆检测技术（MMM）作为一种评估铁磁性构件应力集中和早期损伤的无损检测方法，其核心在于解读由应力诱发的材料表面法向磁场畸变。然而，这种畸变信号并非仅由应力状态唯一决定。基于Jiles的等效场理论与大量的实验研究，我们发现，要准确地利用磁记忆信号进行定量评估，必须系统地理解并控制一系列影响其结果的关键变量。这些变量主要归结为四个方面：应力的大小与分布、材料固有的磁特性、环境磁场以及服役温度。
应力是产生磁记忆效应的直接驱动力，但其影响机制远非简单的线性对应。
拉伸与压缩应力的非对称效应
实验已经反复证实，对于同一种材料，等值的拉应力与压应力所产生的磁场畸变并不相同。从实际检测效果看，拉应力诱发的磁场信号通常比压应力更为显著和易于辨识。尽管其深层的物理机制尚未被完全阐明，但从Jiles的磁机械效应理论出发，这种差异根源于不同应力状态下，材料磁弹性系数随磁化强度的变化规律有所不同。
应力集中区的磁场信号特征
当材料处于线弹性范围内，若其磁弹系数保持稳定，那么应力导致的磁场强度变化与应力大小呈现出良好的正比关系。这意味着，越是严重的应力集中，其产生的磁场畸变也越强，这一点在工程实践中得到了广泛验证。
在分析应力集中时，最大应力点的位置至关重要。经典的带孔平板拉伸试验清晰地揭示了应力集中系数与磁场分布的对应关系（见图1）。一个极具代表性的特征是，由应力集中产生的磁场法向分量曲线会出现一个“零点”，该“零点”的位置精确对应着最大应力集中的位置。但在实际工程应用中，直接寻找绝对的“零”值点进行定位，往往会因背景磁场的干扰而产生偏差。一种更稳健、更具操作性的方法是，定位磁场信号正负峰值（峰-峰值）的中间位置，以此来确定最大应力点。

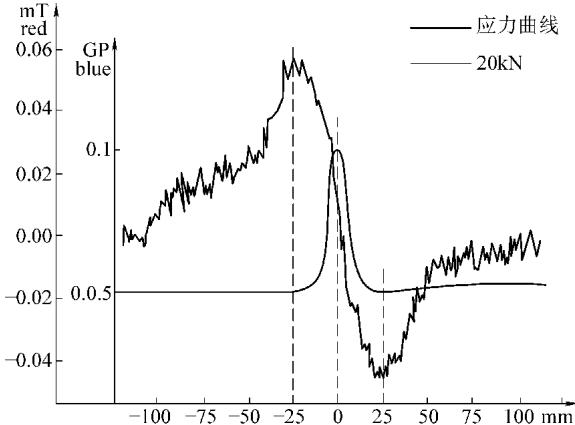

图1 应力集中系数与金属磁记忆磁场垂直分量分布示意图（横坐标原点为最大应力点）
材料自身的磁学性质，是决定其对应力响应敏感度的内在基因。
磁致伸缩与磁滞回线的影响
磁致伸缩系数是首要影响因素。对于相同的应力作用，磁致伸缩系数的符号和大小直接决定了磁场响应的方向与强度。例如，钢铁材料的磁致伸缩系数通常为正，而镍则为负。对于符号相同的材料，其磁滞回线的形态则成为判断应力诱发磁场变化的关键。应力导致的磁化状态变化趋向于材料的非磁滞磁化曲线，因此，材料磁滞回线的“胖瘦”（即矫顽力和剩磁的大小）对磁记忆检测的灵敏度起着决定性作用。
化学成分与微观组织的作用
对于工程中常见的钢铁材料，影响其磁滞回线的因素纷繁复杂，但核心要素包括含碳量、微观组织结构以及热处理状态。一般规律是，含碳量较高、组织中存在较多位错或第二相、经淬火等强化处理的材料，其磁硬度较大。这类“硬磁”材料在相同的应力集中下，产生的磁场畸变信号要强于含碳量低、组织均匀、经退火处理的“软磁”材料。
通过对图2所示的试样进行低周疲劳弯曲试验，可以清晰地观察到不同材料的差异。图3、图4和图5分别展示了45钢（较高碳含量）、Q235钢（低碳钢）和纯铁在不同疲劳循环次数下的磁场分布。结果直观地表明，随着材料从硬磁（45钢）向软磁（纯铁）过渡，在即将萌生裂纹（RP状态）的同等损伤阶段，其磁记忆效应的强度显著减弱。这一发现强调了在工程应用中，必须针对具体材料建立专属的检测评价标准。

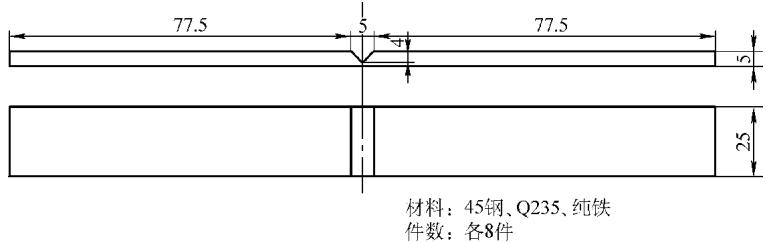

图2 疲劳弯曲试验样品

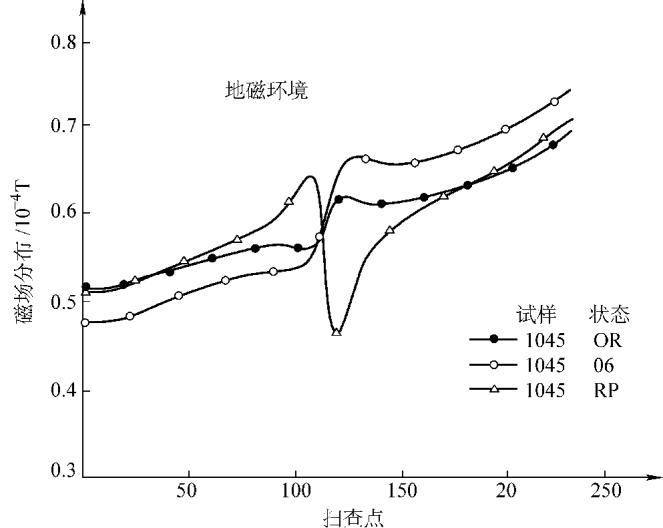

图3 不同应力加载次数下45钢中心线上的磁场分布（OR: 原始状态, 06: 6次循环, RP: 已出现裂纹）

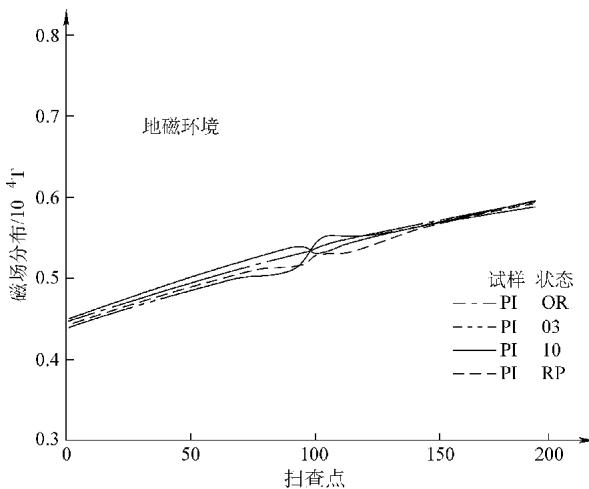

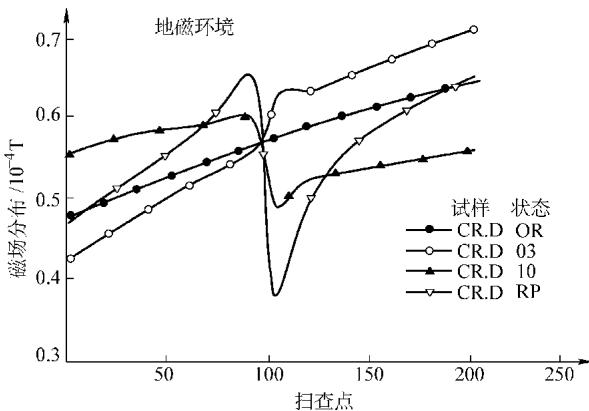

图4 不同应力加载次数下Q235钢中心线上的磁场分布（OR: 原始状态, 03/10: 循环次数, RP: 已出现裂纹）
图5 不同应力加载次数下纯铁中心线上的磁场分布（OR: 原始状态, 03/10: 循环次数, RP: 已出现裂纹）
环境磁场，尤其是无处不在的地磁场，是磁记忆检测中一个长期存在且必须正视的变量，它直接关系到检测结果的可靠性。
地磁场是一个矢量场，工件相对于地磁场的方位不同，其感受到的有效磁化场也不同。那么，相同的应力集中，是否会因为方位的改变而产生不同的磁场畸变呢？为了回答这个关键问题，研究人员设计了精巧的实验。如图6所示，将带孔试样置于一个三维可控的亥姆霍兹线圈中进行拉伸，通过精确调控线圈产生的磁场（图7），模拟出试样在不同方位下承受应力集中的情况。

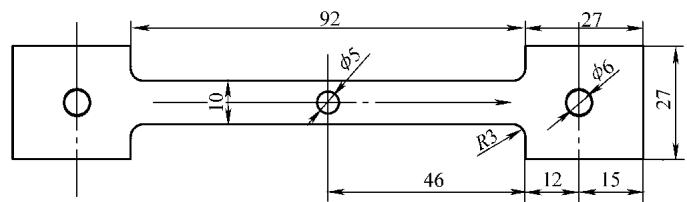

图6 试样尺寸示意图（点画线为扫查路径及拉伸方向，厚度1 mm）

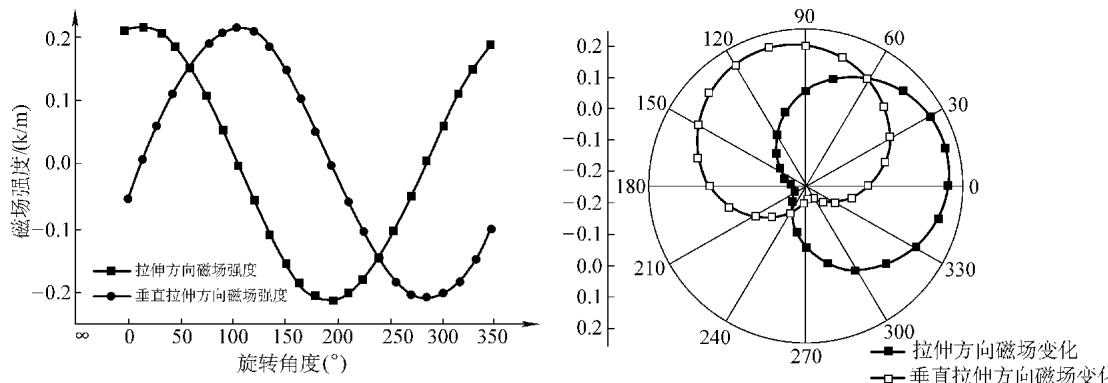

图7 实验中施加的外部磁场强度变化
通过测量加载前后磁场数据的差值，可以得到纯粹由应力集中导致的磁场畸变。将畸变信号的峰-峰值与应力方向、磁场方向的夹角进行关联，结果如图8的极坐标图所示。结论非常明确：应力集中产生的磁场畸变与环境磁场的方向密切相关。当背景磁场方向与拉伸应力方向平行时，产生的磁场畸变峰-峰值最大；而当两者近乎垂直时，峰-峰值趋于最小。

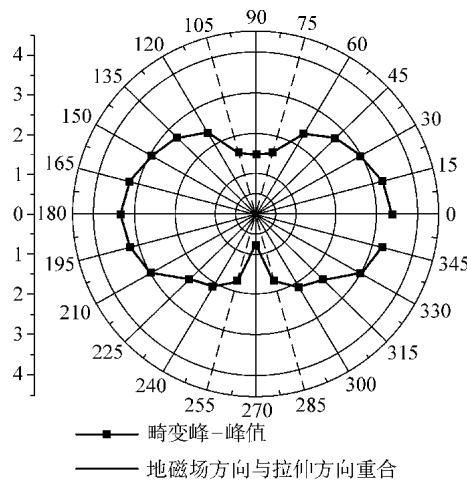

图8 畸变磁场峰-峰值随外磁场方向变化的极坐标图
这一结果警示我们，如果简单地用地磁环境下测得的磁信号峰-峰值来标定应力集中的程度，必然会引入巨大误差。不过，从另一个角度看，实际工程构件中的应力场往往是复杂的多轴状态，几乎不存在应力方向与地磁场方向完全垂直的理想情况，这确保了磁记忆方法在工业应用中总能捕捉到有效的畸变信号。
更复杂的情况是，环境磁场并非只有地磁场。例如，焊接残余应力的形成过程中伴随着电弧产生的强磁场；又或者，待测工件刚刚经过磁粉探伤，其内部存在复杂的剩磁。这些因素的耦合作用使得磁信号的解读变得异常困难，需要大量的研究工作去厘清。准确分离和评估这些复杂背景场下的应力信号，对检测人员的经验和数据分析能力提出了极高要求。这正是专业检测实验室的核心价值所在。
精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测金属材料应力集中无损检测，可靠准确。欢迎沟通交流，电话19939716636
磁记忆效应的物理基础是材料的铁磁性，而铁磁性本身对温度极为敏感。因此，温度是影响磁记忆效应不可忽视的变量。
研究人员通过对带孔平板在不同温度和载荷下进行试验，揭示了温度的影响规律。如图9所示，加载后，试件在圆孔应力集中区附近均出现了磁场信号的峰值和谷值。在载荷一定的条件下，随着温度升高，磁场峰-峰值呈现增大的趋势。

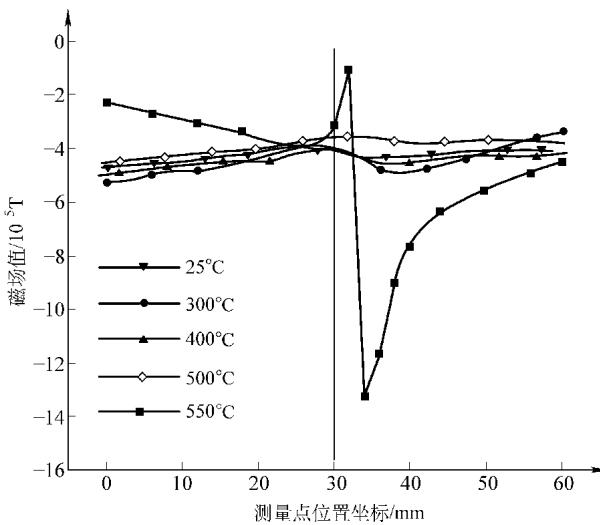

图9 恒定载荷下，不同温度的磁场值变化曲线
从图10的磁场最大梯度变化曲线可以更清晰地看到一个临界点。在25~500°C温度区间内，磁场峰-峰值变化相对平缓，数值较小，集中在(2~4) × 10-5 T，此时试件尚未出现宏观可见的塑性变形。然而，当温度超过500°C后，磁场峰-峰值发生突变。在550°C时，该值激增至约18 × 10-5 T，与此同时，试件出现了明显的塑性变形，应力集中区域甚至萌生了裂纹。
图10 不同温度下磁场最大值梯度变化曲线
这个现象表明，在高温环境下，磁记忆信号不仅能反映应力状态，其信号的突变点更能作为材料发生不可逆损伤（如蠕变、高温疲劳裂纹）的有效预警指标。这为该技术在高温承压设备的状态监测与寿命评估领域开辟了新的应用前景。
首页
检测领域
服务项目
咨询报价
