要理解金属，我们必须深入其原子层面。单组元金属，顾名思义，由同一种化学元素的原子构成。当大量孤立的原子从气态凝聚成固态时，其内部结构发生了根本性的变化。原子的内层电子和原子核构成的“离子实” (ion core) 相对稳定，但最外层的价电子则会脱离单个原子的束缚，形成在整个金属块内部自由移动的“电子云”或“自由电子气”。
这些带负电的自由电子与周期性排列的、带正电的离子实之间产生静电吸引力，将所有原子牢固地束缚在一起。这种独特的成键方式被称为“金属键”。自由电子的公有化，正是金属键的核心特征，它也赋予了金属优异的导电、导热性能。这些能够自由穿梭的电子，也因此被称为传导电子或自由电子。
正是这种无方向性的金属键，使得金属原子在结晶时倾向于以最紧密、最有效的方式堆积，从而在三维空间中形成高度有序、周期性重复的排列结构。这种结构就是我们所说的晶体，其最小的重复单元被称为晶格或点阵。
尽管原子堆积的可能性在理论上是无限的，但在自然界和工程材料中，绝大多数金属都采用以下三种经典的晶体结构，如图1所示：

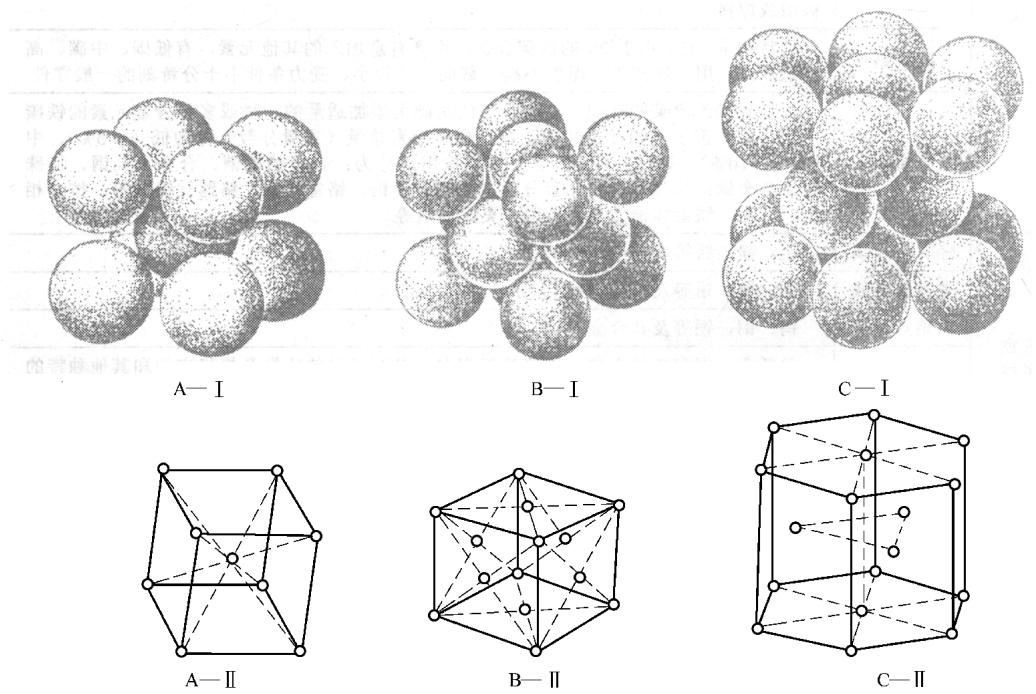

图1 最常见的三种金属晶体结构（A—体心立方，B—面心立方，C—密排六方；I—钢球模型，Ⅱ—质点模型）
晶格类型及其原子排列的紧密程度，直接影响着金属的宏观性能。即便晶格类型相同，原子直径、原子间距（即晶格常数）以及原子核外电子数的不同，也会导致材料性能呈现出巨大的差异。
在分析晶体的变形、相变或各向异性等问题时，我们需要一套精确的语言来描述晶体内部特定的方向和平面。国际通用的密勒 (Miller) 指数体系便扮演了这一角色。
[uvw] 中，即为该方向的晶向指数。如图2所示。

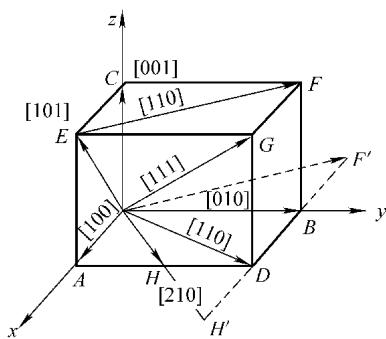

图2 立方晶系中若干重要晶向的示意
(hkl) 中。如图3所示。

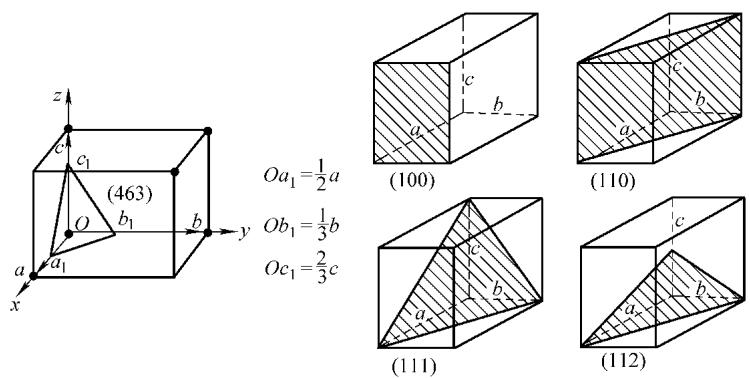

图3 晶面指数的标定方法及若干重要晶面
(hkil) 来表示。如图4所示。

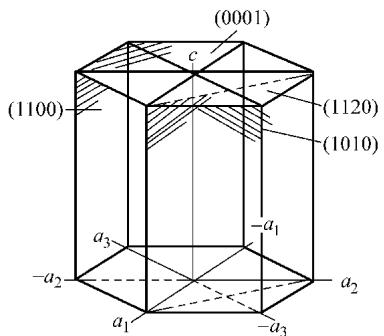

图4 六方晶系中部分晶面的指数
本质上，密勒指数就是晶体学领域的“坐标系”，它为我们定量分析晶体各向异性、塑性变形（如滑移）和相变行为提供了不可或缺的工具。
除了极少数特殊应用的单晶材料，工程中使用的金属材料几乎都是由大量取向各异的微小晶体组成的，即多晶体。这些独立的晶体单元被称为晶粒。它们的形成源于金属在凝固过程中，多个晶核同时形核并各自向外生长，最终相互接触而形成。
在单个晶粒内部，所有原子都遵循同一种晶格类型和相同的空间取向。然而，相邻的两个晶粒虽然晶格类型一致，但其空间取向却不相同。这种取向上的差异，导致它们在结合处形成一个原子排列混乱的过渡区域，这个区域就是晶界（Grain Boundary），如图5所示。
图5 多晶体中晶粒与晶界的示意图
根据相邻晶粒的取向差（θ）大小，晶界可分为：
晶界是材料内部的“缺陷”区域，其原子堆积不规则，能量状态高于晶粒内部。因此，晶界的存在对合金的力学性能、耐腐蚀性、断裂行为等都有着举足轻重的影响。精确控制晶粒尺寸与晶界特征，是材料性能优化的核心手段之一。
在晶粒内部，有时还会存在取向差更小的区域（通常小于2°），这些区域被称为亚晶粒，它们之间的界面则称为亚晶界。亚晶界的结构更为简单，可视为由位错线构成的半共格界面。
对晶粒、晶界及亚晶结构的精确表征与分析，是理解材料性能、进行失效分析和实现质量控制的关键环节。这往往需要借助专业的金相显微镜、扫描电镜（SEM）乃至透射电镜（TEM）等设备进行细致观察。
精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测金属显微组织分析，可靠准确。欢迎沟通交流，电话19939716636
首页
检测领域
服务项目
咨询报价
