四极质谱计在真空检漏技术中的应用与原理剖析

在精密制造与科研领域，真空系统的完整性至关重要。传统的复质谱检漏仪，尤其是以氦气为单一示漏气体的设备，虽然应用广泛，但在某些场景下显得灵活性不足。四极质谱计（Quadrupole Mass Spectrometer, QMS）作为一种强大的替代方案，其优势在于极高的通用性。它不仅能使用氦气，更兼容多种气体作为示踪物，甚至可以直接利用被检设备自身的工作介质进行在线检漏。对于结构复杂的系统，还可以通过在不同区域充入不同的示漏气体，实现同步分区检测，显著提升检漏工作的效率。

核心工作原理与结构

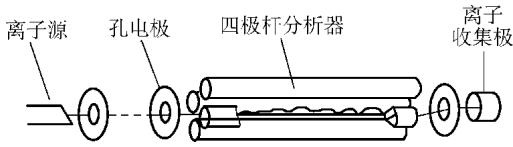

四极质谱计的本质是一个质量过滤器，其核心架构由四个精密部分组成：离子源、孔电极、四极杆分析器和离子收集极，其基本构造如图1所示。

• 离子源：通常采用电子碰撞型（Electron Impact, EI）离子源。灯丝被加热后发射出高能电子，这些电子与进入分析器的气体分子发生碰撞，使中性气体分子电离，形成带正电的离子。
• 孔电极：一组带有小孔的电极，形成一个加速电场，将离子源产生的离子“拉出”并加速，赋予它们进入四极杆分析器所需的初始动能。
• 四极杆分析器：这是设备的心脏。它由四根相互平行且精密排布的双曲面或圆形电极杆构成。相对的两根电极在电路上相连，形成两组电极对。
• 离子收集极：用于捕获通过分析器的离子。简单的设计采用法拉第筒直接测量离子流，而更灵敏的设计则使用电子倍增器，将微弱的离子信号放大数百万倍后再进行收集，从而获得更高的检测灵敏度。

图1 四极质谱计原理图

气体分子在离子源中被电离后，经孔电极加速，注入四极杆分析器。这里的电场设计是实现质量筛选的关键。设想一下，如果仅在两组电极间施加一组正负直流电压，会形成如图2所示的静电场。当正离子沿Z轴方向射入，它在X方向（正电位杆）的运动是稳定的，不会被排斥到电极上；但在Y方向（负电位杆）则是不稳定的，会迅速被吸引并撞击电极而散失。

图2 四极杆直流电场电位分布

真正的精妙之处在于，实际工作时施加的是直流（DC）与高频交流（RF）叠加的复合电场。在这种复杂的电场中，离子的运动轨迹变得极为复杂。通过精确调控DC和RF电压的幅值与频率，可以创造出一个“稳定通道”，只有特定质荷比（m/z）的离子能够在X和Y方向上都维持稳定的振荡，并成功沿Z轴前进，最终到达离子收集极。其他质荷比的离子则会因为振幅过大而撞击电极杆，无法通过。

多数商用四极质谱计通过保持直流电压与高频电压幅值的比率（直交比）恒定，同时线性扫描高频电压（直流电压也随之同步扫描）来实现质量扫描。每一个电压组合都对应一个特定的质荷比，当扫描电压时，不同质荷比的离子便会依次通过分析器，被检测器记录下来，从而绘制出完整的质谱图。

一个值得关注的参数是传输率，即进入分析器的离子中，能够成功通过并被检测到的百分比。更高的传输率意味着更高的灵敏度，但通常会以牺牲分辨率为代价。

关键性能指标解读

评估一台四极质谱计的性能，需要关注以下几个核心指标：

1. 质量范围 (Mass Range)：指质谱计能够有效分析的质量数区间，由其能检测到的最轻和最重的单电荷离子的质量数来定义。
2. 分辨本领 (Resolution)：衡量质谱计区分相邻质量数的能力。在质谱图上，每个离子峰都有一定宽度。分辨本领越高，谱峰越尖锐，相邻的两个峰（例如质量数为28和29的离子）就越容易被清晰地分开。
3. 灵敏度 (Sensitivity)：表征仪器对特定气体浓度变化的响应能力。其定义为离子流强度的变化量与该气体分压力变化量的比值： S = ΔI / Δp (单位: A/Pa) 灵敏度与分辨率往往是一对矛盾体。为了获得更高的分辨率（更清晰的谱峰），通常需要牺牲一部分离子传输率，从而导致灵敏度下降。在实际应用中平衡灵敏度与分辨率，往往需要丰富的实践经验。
4. 最小可检分压力 (p_min)：在混合气体环境中，仪器能够有效检测出某种特定气体成分的最低分压力。这是衡量仪器检测极限的核心指标。
5. 最高工作压力 (p_max)：质谱分析器内部的热阴极灯丝对工作环境的总压力很敏感。压力过高不仅会加速灯丝烧毁，还会因离子-分子碰撞过于频繁而导致灵敏度急剧下降。行业内通常将仪器对氮气的灵敏度下降到正常值50%时的总压力定义为最高工作压力。
6. 分压力灵敏度 (p_min / p_t)：这个比值反映了仪器在较高背景压力（总压力 p_t）下，探测微量组分（最小可检分压力 p_min）的能力。在分析复杂混合气体时，这是一个非常重要的实用指标。

三种核心检漏应用方法

基于其强大的分析能力，四极质谱计在检漏领域主要有三种应用模式。

1. 残气分析法 (Residual Gas Analysis, RGA)

这是四极质谱计的经典应用。将其连接到待测真空系统上，通过全质量范围扫描（模拟扫描或棒图扫描），可以获得系统内残余气体的完整质谱图。通过分析谱图中峰值较高的几个质量数，结合质谱图库和专业知识，可以准确识别出真空系统中的主要残余气体成分，例如水汽（峰值在18 amu）、氮气/一氧化碳（28 amu）、氧气（32 amu）或油蒸汽等，从而判断泄漏源是大气、水冷系统还是设备材料放气。

2. 单一示踪气体检漏法

这是最直接的漏孔定位方法。首先，将质谱计的检测参数锁定在某种特定示踪气体的质量数上（例如，氦气为4 amu，氩气为40 amu），并以棒图模式进行实时监测。然后，使用该示踪气体对真空系统的外部可疑部位（如焊缝、法兰、馈通等）进行喷吹。当气体喷到漏孔位置时，示踪气体通过漏孔进入真空系统，质谱计上对应质量数的信号峰值会急剧上升，从而精确定位漏孔。结合标准漏孔进行校准，还可以定量测算出漏孔的漏率。

3. 多种示漏气体检漏法

这是四极质谱计独特优势的体现。通过将仪器设置为多离子检测模式（Multiple Ion Detection, MID），可以预先设定好几种不同示踪气体的质量数及相关检测参数。仪器会快速地在这些设定的质量数之间循环扫描，并在计算机屏幕上同时显示每种示踪气体信号强度的变化曲线。这种方法尤其适用于结构复杂的被检件，例如，可以对其内部的不同腔室或管路分别充入不同的示踪气体（如氦气、氩气、氖气等），然后一次性完成对整个系统的检漏，极大地缩短了测试周期，提高了检漏效率。

要获得一份精准可靠的检漏报告或残气分析数据，不仅需要高性能的仪器，更依赖于对检测方法的深刻理解和丰富的操作经验。从选择合适的示踪气体，到优化仪器参数以平衡灵敏度与分辨率，再到准确解读复杂的质谱图，每一步都充满挑战。这正是专业检测实验室的核心价值所在。
