离子泵检漏法：原理、操作与灵敏度极限

在超高真空系统中，溅射离子泵不仅是实现和维持极低压力的核心部件，其本身的工作特性也提供了一种精妙的诊断工具。离子泵的离子流大小与其内部压力存在明确的对应关系，这一物理特性使其能够像电离真空计一样，通过监测电流变化来指示系统压力。利用这一点，我们可以发展出一种既简便又异常灵敏的真空检漏方法。

工作原理：利用抽速差异识别“入侵”气体

离子泵检漏的核心思想，是利用其对不同气体的抽速差异。当系统达到一个稳定的本底压力时，离子泵的电流也随之稳定。此时，如果我们用一种特定的示漏气体对疑似漏点进行喷吹，气体将通过漏孔进入真空系统。

关键在于，离子泵对不同气体的“处理效率”（即抽速）是不同的。

• 使用氩气 (Ar) 检漏：离子泵对氩气这类惰性气体的抽速远低于对空气主要成分（氮气、氧气）的抽速。当氩气通过漏孔进入系统，它会在泵内积聚，导致局部压力显著上升。这一变化会立刻反映为离子泵电源读数的迅速攀升，从而明确指示出漏孔的存在。
• 使用氢气 (H₂) 或氧气 (O₂) 检漏：与氩气相反，离子泵对氢气和氧气等活泼气体具有非常高的抽速。当这些气体进入系统时，它们会被泵高效捕获，有时甚至会比系统原有的残余气体（如氮气）更快被抽走，导致系统总压出现短暂下降。因此，离子泵的电流指示会不升反降。

通过观察电流的上升（氩气）或下降（氢气、氧气），我们就能准确判断是否存在泄漏。

系统配置与操作流程

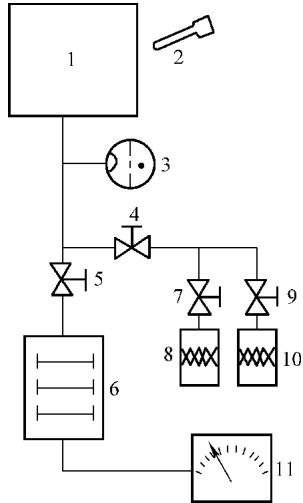

一个典型的离子泵检漏系统配置如下图所示。

图1 离子泵检漏法检漏系统

图中各部件分别为：1—被检系统, 2—示漏气体喷枪, 3—真空计, 4、5、7、9—真空阀门, 6—离子泵, 8、10—吸附泵, 11—离子泵电源。

操作流程需根据预估的漏率大小进行精细调整，以在保护设备和提高灵敏度之间取得平衡：

• 应对较大漏率 ( > 10^-6 Pa·m³/s)：此时，为防止系统压力在喷吹示漏气体后上升过快，导致离子泵因电流过大而过载保护，通常需要稍微关小真空阀门5。同时，阀门4、7、9保持全开，确保系统有足够的抽气通路。
• 检测中等漏率 ( < 10^-6 Pa·m³/s)：在这种情况下，可以全开阀门5，让离子泵直接对被检系统工作。为了进一步提升检漏灵敏度，可以关闭阀门4，将被检系统与前级泵（吸附泵）隔离，完全依赖离子泵进行抽气和检测。
• 探查微小漏率 ( < 10^-9 Pa·m³/s)：检测这种级别的微漏，需要极大的耐心。必须等待系统在离子泵的长时间作用下达到非常高的真空度（极低的本底压力），这样，由微小漏孔进入的示漏气体所引起的微弱电流变化才能够被有效识别。

灵敏度极限与优化策略

理论上，离子泵检漏法的最小可检漏率可以达到惊人的 10^-12 Pa·m³/s 量级。要实现这一极限灵敏度，必须关注以下两个关键点：

1. 追求更低的本底压力：检漏的灵敏度与信噪比直接相关。在这里，“信号”是漏入的示漏气体引起的电流变化，“噪声”则是系统本底压力对应的背景电流。因此，检漏前将系统抽到尽可能高的真空度，是提升灵敏度的不二法门。本底压力越低，微弱的漏气信号就越容易凸显出来。
2. 增强微弱电流的测量能力：当系统压力低于 10^-6 Pa 时，离子泵的工作电流变得极其微弱。标准电源上的电流表可能无法分辨出微漏引起的细微变化。此时，必须引入专门的静电放大器或皮安计来精确测量离子泵电流。这类高精度设备能够轻松分辨 1×10^-12 A 甚至更小的电流变化，正是这种测量能力，将检漏方法的灵敏度推向了 10^-12 Pa·m³/s 的极限。

要获得可靠的检漏结果，尤其是在挑战极限灵敏度时，对系统状态的判断、操作时机的把握以及测量设备的精密配置都有着极高要求。
