磁粉检测质量控制：系统性能验证与作业规范

磁粉检测（MT）的可靠性，并非仅仅取决于操作流程的正确执行，其背后是一套严谨、全面的质量控制体系。这套体系确保了从检测装置、所用材料到工作环境的每一个环节都处于最佳状态。一次成功的磁粉检测，其结果的可信度建立在对整个系统性能的持续监控与验证之上。质量控制工作贯穿于项目启动之初到日常运作的每一个阶段，是确保缺陷无所遁形的基石。

本文将深入探讨磁粉检测质量控制的三大核心支柱：利用标准试件进行系统综合性能验证、检测装置的周期性核查，以及检测材料（磁粉）的性能检定。

1. 采用标准试件进行系统综合性能验证

如何客观评价一套磁粉检测系统（设备、材料、工艺）的综合能力？最直接有效的方法，莫过于使用一个带有“标准答案”的工件——即带有已知类型、位置和尺寸缺陷的试验件。若系统能准确无误地显示出预设缺陷的磁痕，则证明整个检测作业满足了灵敏度要求。当然，试验件在完成其使命后，必须经过彻底的退磁和清洗，并在可见光或黑光下复查，确保无任何磁痕残留，以免影响下次使用。

然而，在实际生产中，要找到一个恰好带有特定缺陷的真实产品零件作为标准件，几乎是不可能的。因此，工程实践中广泛采用的是带有人工缺陷的标准试块和试片。

1.1 直流标准环形试块 (Betz环)

Betz环是验证直流磁化设备和材料性能的经典工具。它通常由Φ140mm的铬、钨、锰系合金工具钢棒材加工而成。其制造过程经过严格的热处理规范，包括正火（加热至816°C±56°C和857°C±56°C并空冷）与退火（加热至674~802°C后缓冷），以获得90~96 HRB的稳定硬度和磁性能。其表面氧化皮会通过玻璃珠或氧化铝喷砂去除，确保表面光洁。

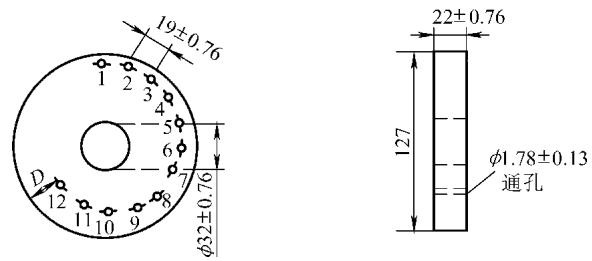

图1 直流标准环形试块（Betz环）与A型标准试片

Betz环上钻有一系列不同孔心距（D）的通孔（见表1），在使用时，通过中心导体法（将铜棒穿过环中心并通电）对其进行周向磁化。通过观察在不同电流幅值下，环外缘能够清晰显示的磁痕孔数，来定量评估整个检测系统的灵敏度（见表2）。

表1：直流标准环形试块（Betz环）尺寸规格 (单位：mm)

表2：工具钢直流环形试块的电流与磁痕指示要求

1.2 交流标准环形试块

与直流试块不同，交流标准环形试块在使用时，通常直接夹持在磁探机的两接触头之间，通过直接通电法进行磁化，进而观察环外缘上人工缺陷的磁痕显示情况，用于评估交流磁化下的系统性能。

1.3 A型标准试片

A型标准试片由日本无损检测协会（JSNDI）提出，是一种薄片状的磁场指示工具。它分为退火软铁片（第1类）和未退火软铁片（第2类）两种，其上加工有不同深度的微细人工刻槽（见表3）。

表3：A型标准试片的类别、规格、材料及应用

它的核心价值在于能够直接贴附在被检工件的表面，用以评估特定区域的磁场强度是否足够、磁场方向是否正确，是优化磁化工艺参数的得力助手。

1.4 饼式磁场指示器 (Pie Gauge)

图2 饼式磁场指示器

该指示器由8块楔形的低碳钢片铜焊而成一个圆饼状，结构精巧。使用时，将钢片面紧贴于受检表面，施加磁悬液后，形成的磁痕会清晰地指示出该区域表面磁场的方向，对于验证多向磁化或复杂构件的磁场分布极为有用。其表面的镀铜层可以调整厚度，以适应不同灵敏度的检测需求。

1.5 可弯曲层压板

图3 可弯曲层压板的内部结构

对于曲面或不规则表面的检测，可弯曲层压板提供了极大的便利。它由两层薄黄铜板夹着一片加工有三条微细纵向槽的高磁导率钢片构成。这些槽的宽度极小，航空航天级应用的要求可达0.00012mm。将它放置在受检的关键部位，可以有效验证磁化方向是否与潜在缺陷方向形成足够大的夹角——当缺陷取向与磁化方向夹角小于45°时，其检出率会急剧下降。

2. 检测装置的周期性核查

硬件的稳定是检测结果可靠的前提。所有磁粉检测装置都应按规定周期对其关键性能和准确度进行查核。

• 电流表准确度：在设备常用量程范围内，选取至少三个输出档位进行核查。与经过校准的标准电流表相比，读数偏差不应超过满刻度的±10%。
• 定时器查核：对于控制磁化时间的定时器，应使用专业的电子计时器进行校准，确保其误差在±0.1秒以内。
• 磁场快速截断与断电相位控制：这些功能对剩磁法检测至关重要。需使用示波器或制造商推荐的方法定期检查。尤其对于交流磁化，快速截断装置必须安装在磁化电路中，若误装在主电路中，可能导致工件自退磁，从而影响检测效果。
• 提升力查核：磁轭的磁化能力通过提升力来衡量。交流电磁轭在50~100mm极距下，提升力应不小于45N；直流电磁轭在50~100mm极距时，提升力至少为135N，在100~150mm极距时，则至少为225N。
• 黑光灯（紫外灯）：荧光磁粉检测必须在暗室中进行，环境可见光照度不大于20 lx。同时，黑光灯在被检工件表面的辐照度不得低于1000μW/cm²，其波长应在320~400nm范围内，峰值波长为365nm。
• 可见光照明：使用非荧光磁粉时，受检表面必须获得充分照明，其照度至少应为1000 lx。

这些细致而繁琐的校准与核查工作，是确保检测设备始终处于受控状态的关键。它要求专业的知识、精密的仪器和严格的执行力。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测磁粉探伤与质量控制，可靠准确。欢迎沟通交流，电话19939716636

3. 磁粉性能的检定与评估

磁粉作为显示缺陷的“墨水”，其自身性能的优劣直接决定了磁痕的清晰度和检测的成败。无论是干法磁粉还是湿法磁悬液，都需要进行严格的性能检定。

3.1 干法用干磁粉的检定

• 污染：目视检查，不得有任何外来杂质或结块现象。
• 颜色：在不低于1000 lx的白光下观察，颜色应符合规定（如黑色、红色等）。
• 粒度：采用过筛分析法，应保证总质量98%以上的磁粉能通过180μm的筛网。
• 灵敏度：采用前述的Betz环进行测试，在2500A直流电进行周向磁化时，施加1g干粉，在不小于1000 lx的白光下，至少应能显示出第8孔的磁痕。

3.2 湿法用非荧光磁粉的检定

• 磁悬液制备与浓度：将磁粉加入水或油基载液中，配制成浓度为每100mL磁悬液含1.0~2.0mL磁粉。浓度通过将搅匀的磁悬液在100mL刻度离心管中静置30分钟后读取沉淀体积来确定。
• 污染：在制备、静置和搅动过程中，目视检查不得有异物、结块或浮渣。
• 颜色：在≥1000 lx白光下观察分散良好的磁悬液，颜色应符合规定。
• 颗粒尺寸：将搅匀的磁悬液通过45μm的筛子，通过的质量应不少于98%。
• 灵敏度：同样使用Betz环，在2500A直流电下用连续法检测，在≥1000 lx白光下应至少显示第6孔的磁痕。
• 耐久性：模拟实际使用中的循环剪切作用，将磁悬液在高速搅拌器中累计搅拌10分钟后，其灵敏度、颜色和磁痕鲜明度应无显著下降。
• 长期耐久性：新配制的磁悬液在室温下静置14天后，重新搅匀，仍应满足颜色和灵敏度的要求。

3.3 湿法用荧光磁粉的检定

荧光磁粉的检定项目与非荧光磁粉大体相同，但在几个关键点上要求更高。

• 磁悬液浓度：其浓度要求更低，通常为每100mL磁悬液含0.10~0.40mL磁粉。
• 颜色：在规定的黑光条件下（辐照度≥1000μW/cm²），磁痕应呈现明亮的黄绿色荧光。
• 灵敏度：在Betz环测试中（2500A直流电），在暗区观察，应至少显示出第7孔的磁痕，比非荧光磁粉要求更高。
• 缺陷-本底试验（Signal-to-Noise Ratio Test）：这是荧光磁粉特有的一项关键测试。使用一个带有接近实际检测尺寸缺陷的试样进行测试。要求缺陷磁痕指示清晰，而周围非缺陷区域的背景荧光亮度不能过高，以免遮蔽或干扰对真实缺陷的识别。这项测试直观地反映了磁悬液的信噪比，是评判其好坏的核心指标。

无论是灵敏度测试还是缺陷-本底试验，都应在使用耐久性测试后的磁悬液上再次进行，以确保其在实际工况下的性能稳定性。如果您在实际工作中也面临类似的荧光磁粉性能评估挑战，我们非常乐意与您一同探讨解决方案。
