涡流检测技术的核心：解构仪器内部的主要电路

涡流检测设备，无论是用于测量电导率、壁厚，还是用于探伤，其内部的电子电路设计都遵循着一个共同的逻辑核心。尽管具体实现形式千差万别，但它们都必须完成一套标准化的任务流程：首先产生稳定的激励信号，用以在试件中感生涡流；紧接着，精确地捕获由涡流场变化引起的探头阻抗信息；然后，从复杂的混合信号中鉴别出与待测物理量相关的部分，并抑制无关干扰；最后，将检测结果以直观的方式呈现出来。

这一系列任务的实现，依赖于一套精心设计的电子电路系统。该系统通常可以划分为两大功能模块：

1. 基础电路：这是构成任何一台涡流检测仪的骨架，包括振荡器、信号检出电路、放大器、显示器以及电源。它们是保证仪器正常工作的基本盘。
2. 信号处理电路：这部分电路则更具针对性，其设计与具体的检测目标紧密相关，主要负责鉴别特定影响因素和抑制环境或材料带来的干扰信号。

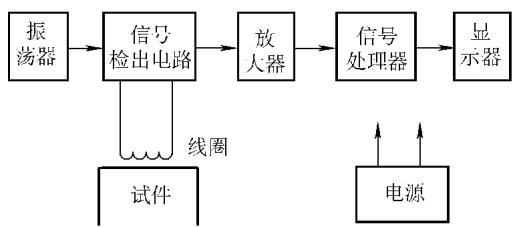

图1 涡流检测仪的基本组成框图

下面，我们将深入剖析这些主要电路单元在涡流检测信号链路中所扮演的角色。

1. 振荡器：激励信号的源头

振荡器是整个检测系统的“心跳”源，它与功率放大器协同工作，为激励线圈提供特定频率和幅度的交流电。这个电流的质量——频率的稳定性和幅度的一致性——直接决定了在试件中感生涡流场的强度与形态，是保证检测结果可靠性的第一步。

理论上，任何满足要求的正弦波振荡器都可以应用。但在工程实践中，LC振荡器因其启动迅速、频率调节范围宽（可覆盖几千赫兹到几十兆赫兹）、输出幅度大以及频率稳定度可达10^-4量级等综合优势，成为了绝大多数涡流仪的首选。当然，在对频率稳定性有苛刻要求的场景下，会采用更为精确的晶体振荡器。反之，若应用场景仅需较低频率，则结构更简单的RC振荡器也能胜任。

2. 放大器：微弱信号的忠实呈现

当试件的物理参数（如裂纹、材质变化）发生改变时，涡流检测线圈中的载波信号会发生相应的幅度或相位调制。这种调制量往往极其微弱，淹没在强大的载波信号之中，必须经过高倍数的放大才能被后续电路处理。

因此，对放大器的要求极为严格：

• 低噪声：输入级的噪声水平必须足够低，以免放大噪声而非有用信号。
• 宽动态范围：能够处理从背景噪声到最大缺陷信号的巨大差异。
• 低畸变：确保信号在放大过程中不失真，忠实保留其原始的幅度和相位信息。

现代涡流仪中的放大器通常采用分立元件与集成电路的混合设计。集成电路提供了高且稳定的增益、小巧的体积和优异的直流漂移特性，而分立元件则在实现极致的低噪声性能方面仍具优势。

3. 抑制电路：剔除干扰，凸显目标

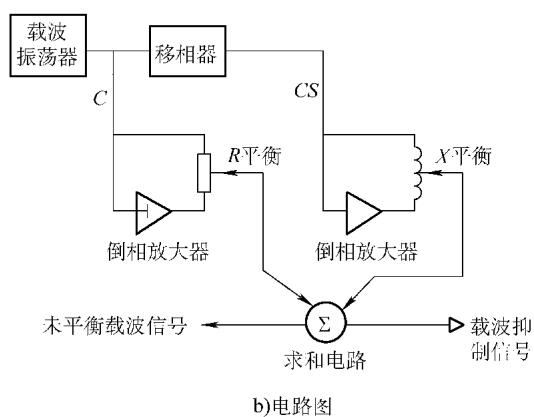

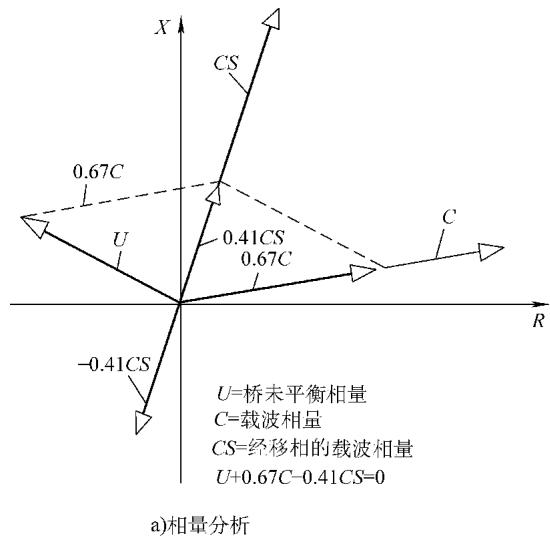

在实际检测中，我们关心的信号往往与各种无关信号混杂在一起。为了有效抑制这些干扰，工程师开发了多种电路技术。例如，信号插入法就是一种巧妙的“平衡”技术。如图2所示，通过引入一个相位和幅度可调的补偿信号，与原始信号中的干扰成分进行矢量叠加，理论上可以使两者相互抵消，从而实现对特定干扰的抑制。这种方法通常只需要一个移相器和几个电位器作为控制器即可实现。

图2 通过信号插入法进行载波抑制的示意图

4. 检出电路：从载波中解调关键信息

经过放大后的信号，其核心信息仍然“锁”在载波的幅度和相位调制之中。检出电路（或称解调电路）的任务，就是将这些调制信息“解调”出来，使其成为可供分析的直流或低频信号。常用的检出电路包括幅度探测器和相敏探测器。

• 幅度探测器：最常见的是二极管探测器，它能提取信号的包络（幅度）变化。传统的二极管探测器动态范围有限，但在现代仪器中，高线性度的幅度探测器已得到广泛应用。

• 相敏探测器：这是涡流技术中实现高分辨力的关键。相敏探测器不仅对幅度敏感，更对信号的相位极为敏感，能够有效辨别由不同来源（如提离效应、材质变化、裂纹缺陷）引起的信号改变。

图3 单二极管相敏探测器原理图

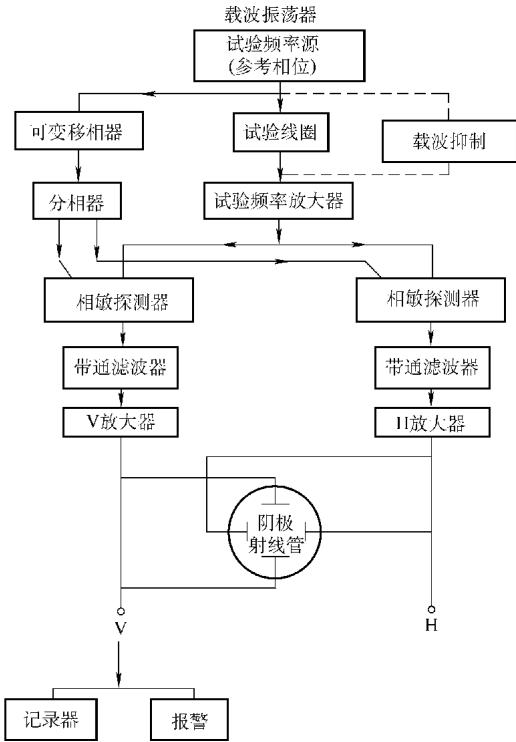

一个典型的相敏涡流检测系统（如图4）通常采用两个正交的相敏探测器。系统通过分相器产生两路相位相差90°的参考信号，分别送给两个探测器。通过调节参考信号的相位，可以旋转坐标系，将某一方向的干扰信号（如提离效应）抑制到零，从而凸显另一方向上的缺陷信号。当这两个探测器的输出分别送到示波器的X和Y偏转板时，屏幕上就会直接显示出信号的矢量变化轨迹，这便是我们熟知的阻抗平面图或相位显示图。

图4 采用双相敏探测器的涡流检测系统

要获得一张信噪比高、结果可靠的阻抗平面图，对设备参数配置、探头选择乃至操作手法都有极高要求。这正是专业检测实验室的核心价值所在，能够为复杂的质量控制难题提供可靠的数据支持。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测涡流无损检测，可靠准确。欢迎沟通交流，电话19939716636

5. 信号显示：检测结果的可视化

信号的最终呈现方式，决定了检测人员能从中获取多少信息。

• 示波器（CRT）：在实验室和精密分析场景中，示波器上的相位显示图能够提供最为丰富和直观的涡流信号信息，包括幅度和相位的二维变化，是进行缺陷定量分析和成因判断的有力工具。
• 电表：对于生产线上重复性的、程序固化的检测任务，或者仅需判断合格与否的场景，简单的指针式或数字式电表就足以胜任，它成本低廉，读数直接。
• 点矩阵显示：随着便携式设备的发展，传统的阴极射线管（CRT）因其尺寸、功耗和易损性而受到限制。点矩阵显示（如液晶显示屏，LCD）成为了理想的替代方案。它通过复杂的驱动电路将模拟的偏转信号转换为数字化的行、列驱动信号，在二维的像素阵列上重现阻抗平面的信息。尽管其分辨率受限于像素数量，可能无法展现最精细的信号细节，但它提供的核心信息与CRT基本相同，极大地推动了涡流技术在现场检测中的应用。
