激光扫描声学显微镜（SLAM）技术：原理、应用与实践考量

激光扫描声学显微镜（Scanning Laser Acoustic Microscope, SLAM）是一种强大的无损检测工具，它利用高频超声波穿透不透明材料内部，并通过激光技术将内部的声学特征可视化，为材料科学、质量控制和失效分析领域提供了独特的洞见。

一、 工作原理：声与光的精妙结合

SLAM的核心工作方式是透射式检测。其基本构架围绕着如何将穿过样品的声波信息转化为光学图像。

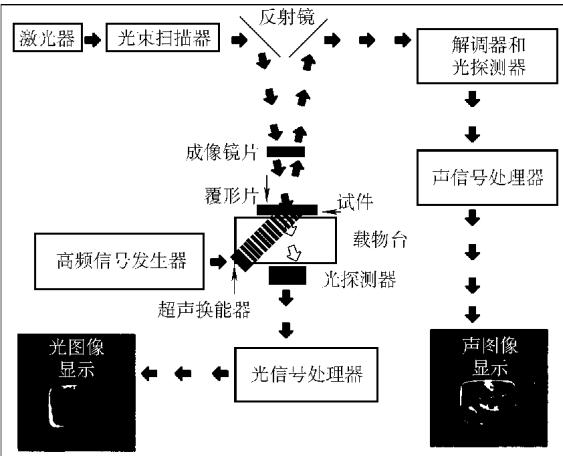

图1 激光扫描声学显微镜示意图

系统的核心部件包括：一个高频超声换能器、一个特制的载物台以及一套激光扫描与探测系统。

1. 声波的产生与传播：换能器置于由熔凝石英（一种优良的透声透光材料）制成的载物台下方，发射频率在 30~500 MHz 范围内的连续平面声波。待测试件放置在载物台顶部，通过水等耦合剂与载物台紧密接触，以确保声能高效传入。

2. 声场信息的捕获：声波穿透试样后，其携带的内部结构信息（如裂纹、孔隙、夹杂等导致的声不连续性）会投射到样品上方的“覆形片”上。这片厚度约 6 mm 的透光塑料片是关键。其底面镀有一层极薄的黄金，这层镀金薄膜如同一个极其灵敏的“鼓面”，会随着到达声场的强度和相位发生微小起伏。这种机械畸变极为微弱，峰-峰值通常不超过 10^-8 cm，但它精确地复现了穿透试样的声场分布。

3. 激光的读取与成像：一束氦-氖（He-Ne）激光从上方扫描这片镀金的“鼓面”。由于“鼓面”在起伏，反射的激光束路径也会随之改变。光电探测器捕捉这些变化，经过信号处理后，便可在显示器上实时生成一幅反映试件内部声学特征的图像。这便是声幅度图（Acoustic Amplitude Image），图像的明暗直接对应声波透过样品后的强度——缺陷区域通常会阻挡或散射声波，在图像上呈现为暗区。

声学成像的两种模式

除了直观的声幅度图，SLAM还提供另一种强大的分析模式——声干涉图（Acoustic Interferogram）。

• 声幅度图：直接显示声波透射强度，擅长发现裂纹、分层、孔洞等造成声阻抗剧烈变化的缺陷。
• 声干涉图：通过将换能器的激励信号作为参考信号，与穿过样品的信号进行干涉，从而在图像上叠加一系列干涉条纹。对于一块厚度均匀、内部均质的样品，由于各处声速一致，干涉条纹会呈现为平行的直线。如果样品内部存在声速变化的区域（例如材料成分不均、应力集中），该区域的条纹就会发生弯曲。条纹的弯曲方向和程度，可以定量地反映出局部声速的相对高低。这种模式对于探测那些声学对比度很低的细微差异尤其有效。

SLAM的独特优势与局限

SLAM系统的一个显著优点是它能够同时提供声学和光学图像。扫描激光束本身就可以在样品表面形成一幅光学图像，为操作者提供了极佳的参照，便于确认检测区域的定位。

其实时成像能力是另一大亮点，可以动态观察材料在应力作用下裂纹的萌生与扩展过程，这对于研究材料的动态力学行为至关重要。

不过，其工作原理也带来一个固有的局限性。SLAM产生的是样品整个厚度的“阴影”式投影图像，能够一次性评估贯穿厚度的整体状况，但无法像C-SAM等技术那样对样品进行分层（Z轴）观测。

对于样品形状，SLAM最适合检测平板和圆盘等简单几何体。但通过使用水槽代替载物台，并设计特殊夹具，也能够检测一些形状复杂或尺寸较大的工件。

二、 检测前的考量因素

成功运用SLAM进行分析，需要周密的实验规划。以下几点是检测前必须明确的关键问题：

1. 目标缺陷类型：希望发现的是宏观裂纹、微观孔隙，还是材料的非均质性？这将直接决定采用声幅度模式还是干涉模式。
2. 试样制备：样品表面是否平整？是否需要切割或抛光以保证良好的耦合？
3. 试样放置：如何安放样品，才能使声束以最佳角度入射到关心的区域？
4. 声能量：需要多大的声能量才能既穿透样品又不造成损伤？
5. 超声频率：这是分辨力与穿透深度的核心权衡。频率越高，分辨力越强，但声波在材料中的衰减也越剧烈，穿透能力随之下降。例如，100 MHz的声波在金属中可穿透约3 mm，分辨力约为25 μm；而500 MHz的声波分辨力可达5 μm，但穿透厚度降至约0.76 mm。
6. 耦合介质：通常用水，但对于特殊材料，可能需要考虑其他耦合剂。

对这些参数的精确控制和优化，是获取高质量SLAM图像的前提。它不仅要求操作者对设备有深入理解，更需要丰富的材料学和无损检测知识经验。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料内部缺陷与结构表征，可靠准确。欢迎沟通交流，电话19939716636

三、 应用示例

SLAM技术在多个高精尖领域都发挥着不可或缺的作用。

1. 结构陶瓷的检测

陶瓷材料的脆性使其对内部微小缺陷极为敏感，SLAM是表征其质量的理想工具。

• 材料均质性表征：图2展示了对一块6 mm厚的热压碳化硅（SiC）方棒的检测。光学显微照片（图2a）仅能看到表面的一些微孔。声幅度图（图2b）显示声波透射非常均匀，表明内部没有宏观缺陷。而声干涉图（图2c）中平直且平行的条纹，则强有力地证明了该材料内部声速均一，即材料是高度均质的。条纹的微小抖动可能源于表面粗糙度。

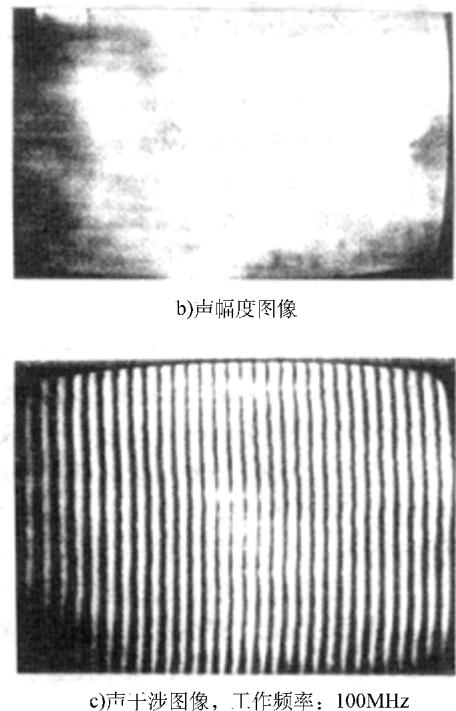

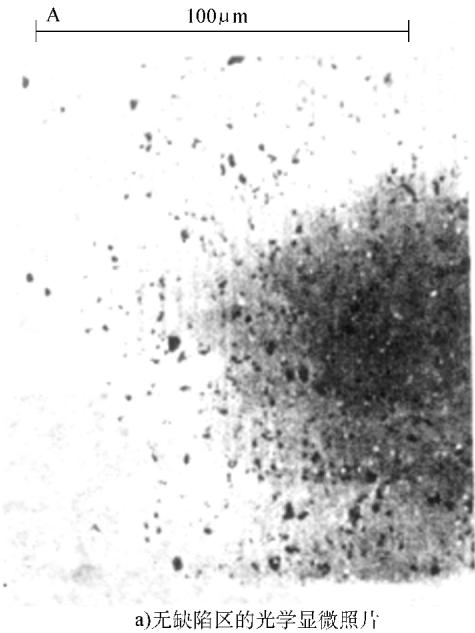

图2 热压SiC的光学显微照片和SLAM图像

• 非均质性分析：图3和图4展示了经硅处理的SiC材料。这类材料中常含有较大的晶粒和自由硅相。在图3（SiC管）和图4（SiC方棒）中，声幅度图（b）均呈现出不均匀的斑驳特征，声干涉图（c）的条纹也出现了明显的弯曲甚至不连续。这清晰地揭示了由于大晶粒和自由硅的存在，材料内部的声学特性（透射幅度和声速）变得非均一。尤其在图4c中，条纹的急剧断裂指示了声速的突变，这与材料中晶粒尺寸的双峰分布特征高度吻合。

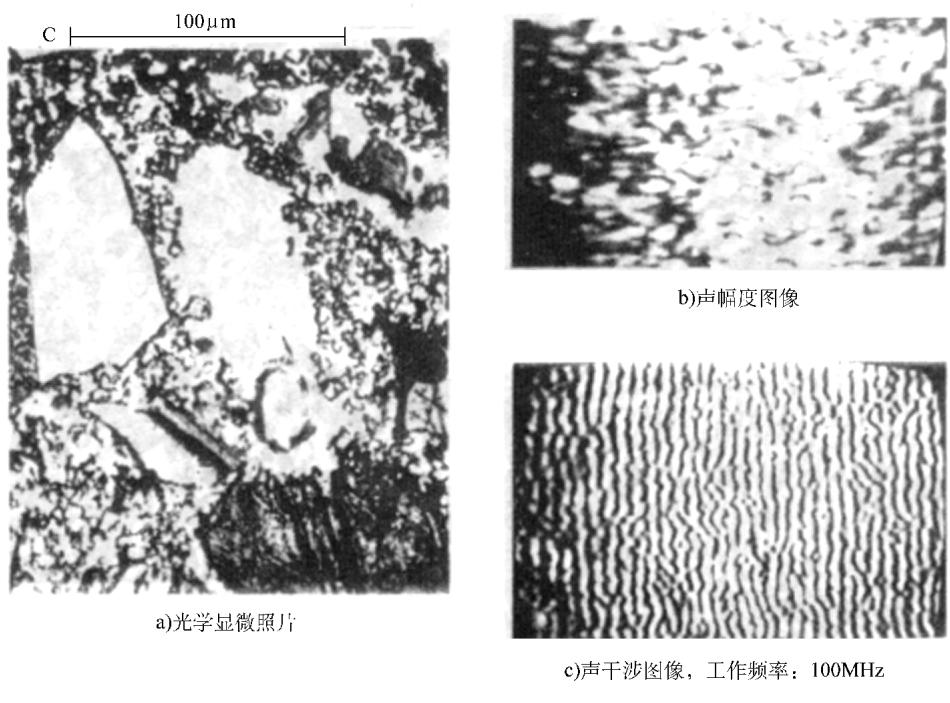

图3 经硅处理的SiC管的光学显微照片和SLAM图像

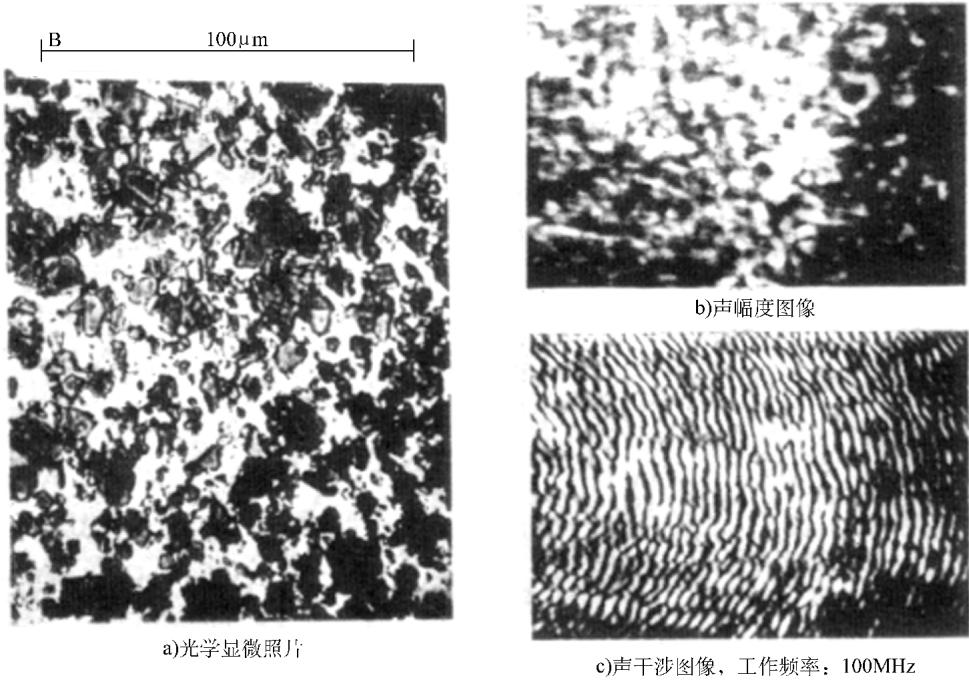

图4 经硅处理方棒形SiC试样的光学显微照片和SLAM图像

• 缺陷表征：图5展示了对一个含表面开口裂纹的SiC方棒的检测。裂纹界面严重阻碍了声波的传播，导致其右侧形成了清晰的声影区。通过测量声影区的范围（图中箭头所示1.8 mm），并结合声波在棒中的传播角度（约60°），可以估算出裂纹的深度约为 1.8 mm / tan(60°) ≈ 1 mm，实现了对缺陷的半定量评估。

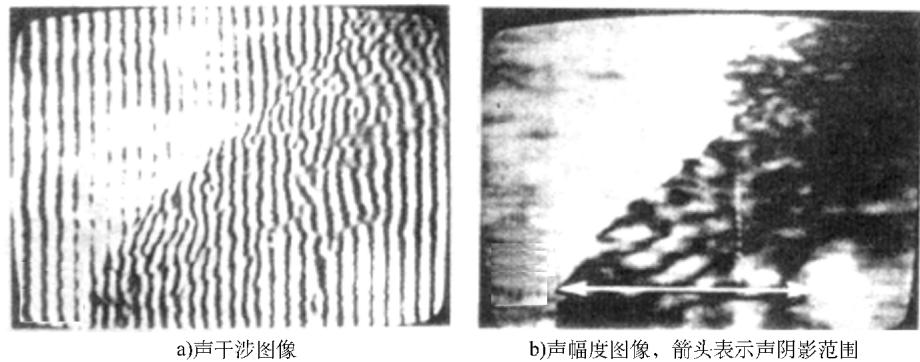

图5 热压SiC方棒中开口表面裂纹的SLAM图像

2. 粘接质量检测

• 动态过程监控：图6实时观察了环氧树脂胶的固化过程。将树脂和固化剂两组分并置，SLAM的声干涉图清晰记录了从接触1分钟、2分钟到10分钟的聚合反应进程。随着液体固化，材料的弹性模量和透声性增加，导致干涉条纹向特定方向偏移。图像不仅显示了固化区的形成，还揭示了远离界面区域的不完全聚合状态。

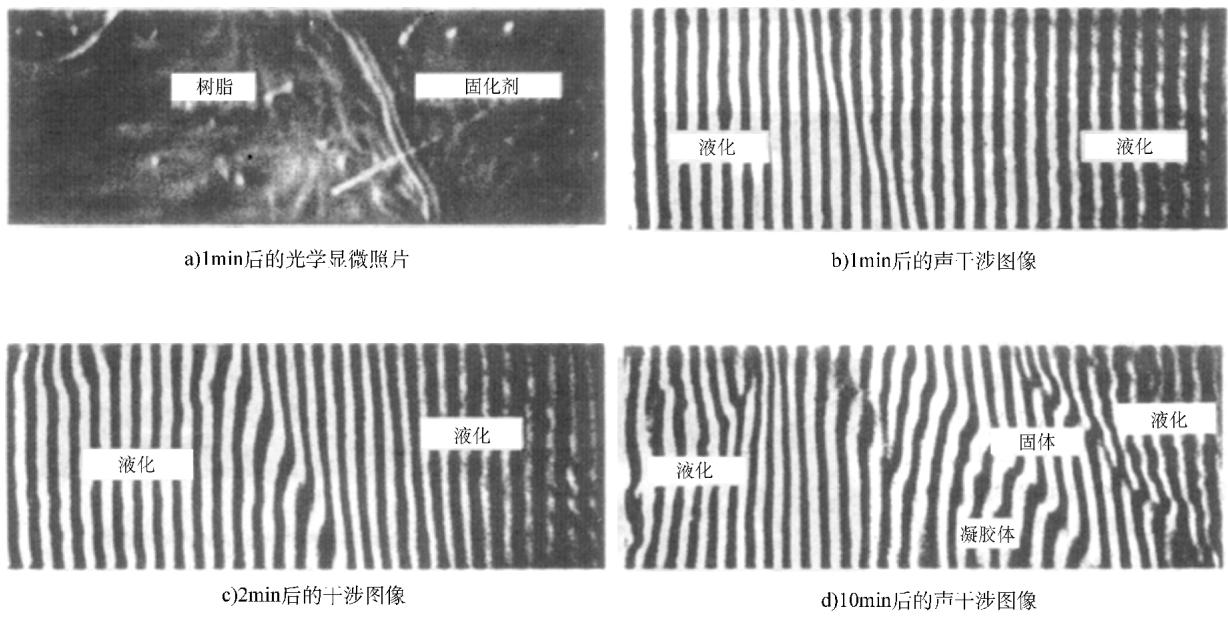

图6 环氧树脂固化的SLAM观察

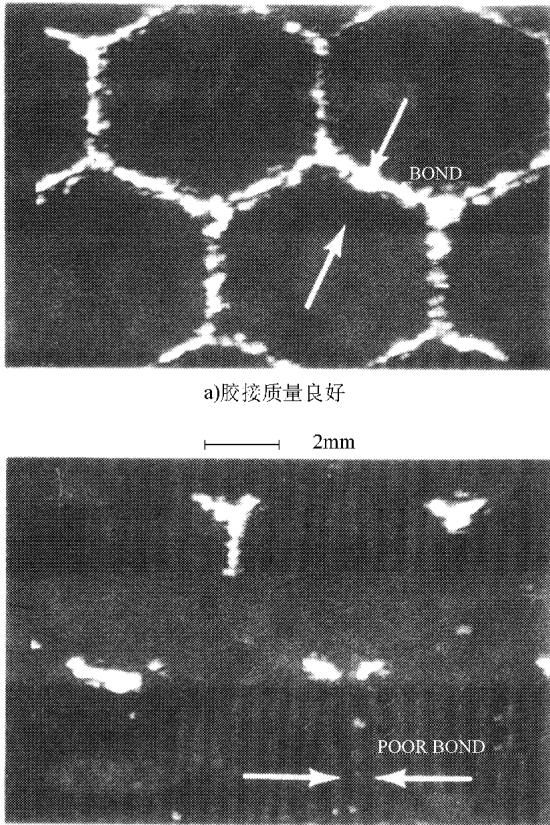

• 结构件粘接评估：图7是利用30 MHz超声波检测的胶接蜂窝结构件。声幅度图直观地反映了粘接质量，粘接良好区域声波顺利通过（亮区），而脱粘或粘接不良区域则呈现为暗区，一目了然。

图7 胶接蜂窝结构SLAM声幅度图像

3. 固态连接检测

对于航空发动机涡轮叶片这类通过固态连接（如扩散连接）制造的复杂构件，其内部冷却通道的连接质量至关重要。如图8所示，考虑到叶片尺寸较大，采用30 MHz频率进行检测，可穿透约6.5 mm厚的叶片，分辨力约为125 μm。

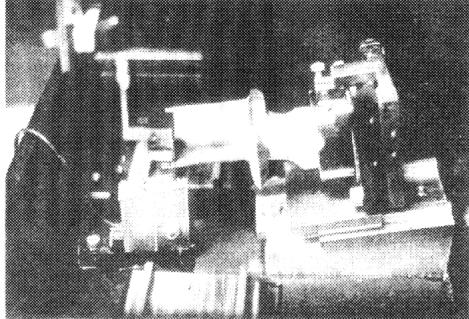

图8 叶片SLAM检测的配置示意图

图9的声幅度图像中，气流冷却通道本身显示为黑色。连接良好的区域，声波能有效穿过，呈现为白色；而连接不良的区域因存在空隙，同样显示为黑色。通过这种方式，可以快速（全面检查约需1分钟）评估叶片内部的连接状况。

图9 半开叶片连接质量SLAM检测的声幅度图像

4. 微电子器件的检测

在微电子领域，SLAM能够高效地检测多种封装和连接缺陷，保障器件的可靠性：

• 固态器件：检测模片（Die）的连接、分层及内部裂纹。
• 陶瓷电容器：排查分层、裂纹、孔洞和封装完整性问题。
• 厚膜电阻器：评估与基片的结合情况及激光修整引入的损伤。
• 基片材料：进行孔隙表征，探测裂纹，检查多层基片的分层。
• 连接与封装：检查引线固定、芯片与散热片连接、金属喷镀层附着力、封装气密性及钎焊质量。
