超声相控阵检测技术原理与应用考量

超声相控阵技术（Phased Array Ultrasonic Testing, PAUT），其核心思想借鉴于相控阵雷达，是将电磁波领域的先进控制理念成功移植到声学领域的一次技术跨越。它并非创造了一种新的物理现象，而是通过一种更为精巧的方式——利用阵列换能器，对超声场进行前所未有的灵活调控。

其实现基础是一个由多个独立压电晶片（即“阵元”）构成的阵列换能器。技术的关键在于，通过计算机精确控制施加到每个阵元上的激励信号的相位，也即微小的时间延迟。正是这些纳秒级的时序差异，使得各阵元发出的子波在空间中发生干涉叠加，从而合成出具有特定方向和焦点的统一波阵面。

这种对声场的电子化操控，主要体现在两个基本维度：声束偏转与声束聚焦。

声束偏转（Beam Steering），是指在不移动探头的情况下，改变超声波束在被检工件中的传播角度。实现方式是对阵列换能器上的各个阵元施加一个线性的、递增的时间延迟。先激发的阵元发出的声波传播在前，后激发的在后，最终合成的波阵面便会向延迟时间较长的一侧倾斜，如同电子化地模拟了一个可变角度的楔块。

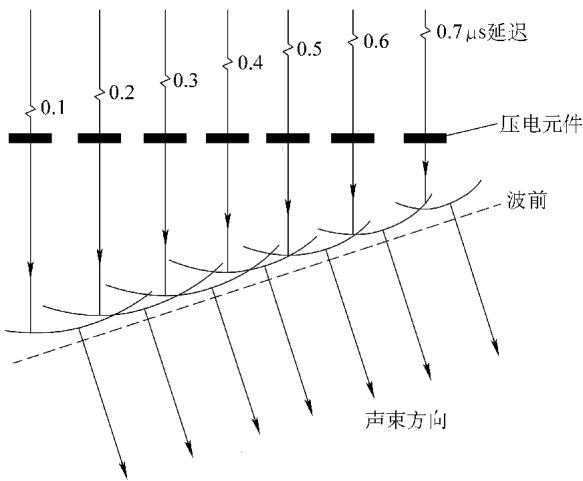

图1 相控声束偏转原理

声束聚焦（Beam Focusing），则是指将声束的能量汇聚到材料内部的某一特定深度，以提高该区域的检测灵敏度和分辨率。其实现方式是施加一个对称的、非线性的时间延迟序列。通常，外侧的阵元会比中心区域的阵元更早激发，使得最终合成的波阵面呈凹形，声能向焦点汇聚，这相当于在探头内部形成了一个可变焦距的声透镜。

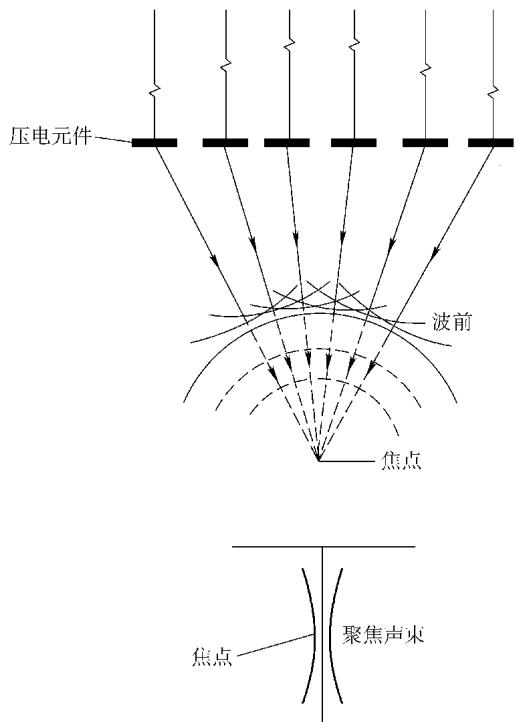

图2 相控声束聚焦原理

相控阵技术最直观的优势在于检测效率的飞跃。通过电子学方法高速切换声束的角度、焦点和扫查路径，它极大地替代了传统检测中繁琐的机械移动，尤其适合复杂几何形状工件或大面积区域的快速覆盖。

然而，这种强大的灵活性也带来了相应的挑战。相控阵检测的效果不再仅仅取决于设备本身，而是严重依赖于一个复杂的系统工程。工件的材料声学性能（声速、衰减系数）、几何外形（曲率、壁厚变化）以及潜在缺陷的类型和方位，都直接影响着相位控制策略的制定。一个不恰当的相位法则，不仅无法有效发现缺陷，甚至可能产生误导性的伪像。

这就对检测人员提出了远超传统方法的要求。操作者必须从一个“设备使用者”转变为一个“检测策略师”，需要对被检对象的材料学、结构力学和断裂力学有相当深入的理解，才能将这些知识转化为精确的相位控制参数，真正发挥出相控阵技术的威力。在面对复杂工况时，如何制定最优的扫查方案，确保检测结果的可靠性与可重复性，往往成为决定成败的关键。
