声发射检测技术：原理、特点及应用综述

一、声发射技术的基本概念

在材料科学与工程领域，我们始终在探寻一种能够预知结构失效的方法。声发射（Acoustic Emission, AE），有时也称作应力波发射，正是这样一种独特的技术，它让我们能够“倾听”材料在受力状态下的内部“声音”。

从物理学角度看，声发射是材料内部局部区域因能量快速释放而产生瞬态弹性波的现象。这种现象普遍存在，当材料发生变形或断裂时，几乎都会伴随声发射。然而，这些信号通常极其微弱，远低于人耳的听阈，必须借助高灵敏度的电子仪器才能捕捉。将探测、记录、分析这些信号，并以此推断声发射源（如裂纹扩展）状态的技术，即构成了声发射检测技术。

作为一种新兴的动态无损检测技术，其工作流程涵盖了从源头到评定的完整链条：

1. 声发射源：材料在应力作用下发生微观结构变化，如位错运动、裂纹萌生与扩展，释放能量，形成弹性波源。
2. 波的传播：弹性波在构件中传播。
3. 信号转换与处理：布置在构件表面的传感器接收到弹性波引起的表面振动，将其转换为电信号，随后进行放大和处理。
4. 数据分析与评定：通过分析信号的特征参数，对声发射源的位置、性质和严重性进行解释与评定。

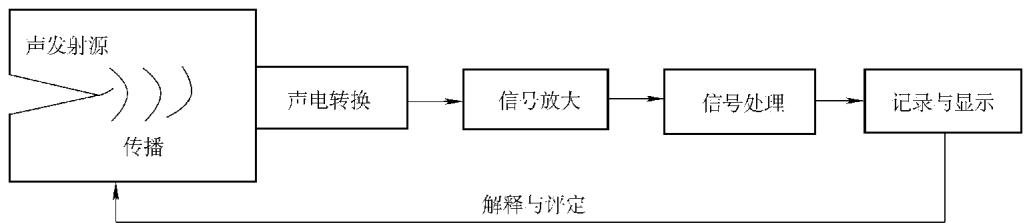

图1 声发射技术基本原理

声发射源的范畴也在不断扩展。最初，它主要指与材料变形和断裂直接相关的“典型声发射源”。如今，流体泄漏、摩擦、撞击、燃烧等产生的弹性波，也被纳入“二次声发射源”的范畴，极大地拓宽了其应用边界。

声发射信号的频谱范围极广，可从次声频覆盖至数兆赫兹的超声频段。其信号幅度同样跨度巨大，传感器输出可从微伏特到数百毫伏特不等。顶尖的声发射传感器甚至能探测到约 10^-11m 的微小表面振动，其灵敏度可见一斑。

通过声发射检测，我们通常可以实现以下目标：

• 确定损伤发生的精确时间或对应载荷。
• 定位损伤源在构件中的空间位置。
• 分析损伤源的物理性质。
• 评估损伤源对结构安全的威胁等级。

当然，当前技术阶段，声发射在缺陷的精确定量分析（如裂纹尺寸、具体损伤模式）方面尚存局限，往往需要与其他无损检测方法协同工作，以获得更全面的评估。

二、声发射检测技术的鲜明特点

声发射检测依据信号形态可分为两大类：突发信号检测和连续信号检测。前者是目前应用的主流，广泛用于压力容器、结构件的检测；后者则在在役埋地管道泄漏、核电回路在线监测等领域展现出巨大潜力，是当前的研究热点。

不论何种类型，其核心机理都是一致的：通过对构件施加应力，激发内部潜在的活动性缺陷（如晶体滑移、裂纹扩展），使其释放声发射波，再由检测系统捕获并分析。这就引出了声发射技术与其他无损检测（NDT）方法的根本区别：

1. 动态检测：声发射只对“正在活动”的缺陷敏感。一个静态的、稳定的缺陷不会产生信号，因此该技术天然地筛选出了那些对结构安全构成即时或潜在威胁的动态损伤源。
2. 源于缺陷自身：信号是由缺陷本身在应力下发出的，而非外部探头发射能量再接收回波。这意味着声发射是一种被动式的监听技术。

这一原理决定了声发射检测结果与结构的实际应力状态和强度直接关联。一个在低应力区无害的缺陷，若处于高应力集中区，其声发射活动会显著增强，从而被识别为高风险。实践反复证明，声发射信号密集的区域，往往就是结构最终的断裂位置——这是其他NDT方法难以企及的预见性。

然而，挑战也随之而来。声发射应力波在材料中传播时，会因材料成分、结构几何形状等因素发生复杂的模式转换和衰减，使得从接收到的波形反推源头波形变得异常困难。因此，现代声发射技术的主流研究方向，集中于对传感器转换后的电信号进行参数化处理和统计分析，通过海量数据建立模型，来间接推断源的特征。探究声发射源机制与波的传播规律，依然是该领域至关重要的基础理论工作。

优势与局限性

（1）核心优势

• 直击要害：能够检测对结构安全最有害的活动性缺陷，提供动态损伤信息，精准评估缺陷的实际危害程度。
• 高效全局：对于大型构件，无需逐点扫描，通过合理布置传感器阵列，一次加载过程即可实现大范围的快速检测和缺陷定位。
• 实时在线：可提供缺陷随载荷、时间、温度等变化的实时信息，极适用于工业过程的在线监控及失效预警。
• 环境适应性强：对被检件的接近性要求不高，适用于高低温、核辐射、易燃易爆等传统方法难以进入的苛刻环境。
• 几何不敏感：对构件的复杂几何形状不敏感，能够有效检测其他方法受限的异形件。

（2）内在局限性

• 解释复杂性：声发射特性对材料高度敏感，且易受机电噪声干扰。要正确解读数据，需要丰富的数据库支持和深厚的现场检测经验。
• 加载要求：检测过程必须对构件施加应力，以激发缺陷活动。
• 不可逆性：材料的声发射现象通常具有不可逆性（即著名的“凯塞效应”），这意味着对于同一加载历史的构件，检测机会往往只有一次。
• 定性为主，定量为辅：对缺陷的精确定量（如尺寸）仍需依赖其他技术手段进行验证和补充。

由于这些特点，声发射检测在数据解释和现场操作上对人员和经验提出了极高要求。要获得可靠的检测结果，不仅需要先进的设备，更需要专业的知识体系来支撑。这正是专业检测实验室的核心价值所在。如果您在实际工作中也面临类似的材料性能与结构完整性检测挑战，我们非常乐意与您一同探讨解决方案。 精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料性能与结构完整性检测，可靠准确。欢迎沟通交流，电话19939716636

三、声发射技术的广泛应用

综合其技术特点，声发射主要应用于其他方法难以胜任的对象与环境、大型或关键结构件的综合评价、以及要求高效率的检测场景。它并非要取代传统NDT方法，而是作为其强有力的补充，构成了现代结构健康监测的完整图景。

目前，声发射技术已在众多领域得到成熟应用：

• 石油化工：压力容器、管道、海洋平台的结构完整性评价，储罐底板、阀门及埋地管道的泄漏检测。
• 电力工业：高压蒸汽汽包、管道的检测与泄漏监测，汽轮机叶片、轴承状态监测，变压器局部放电检测。
• 材料试验：材料性能测试，断裂、疲劳、腐蚀过程的动态监测，铁磁材料的磁声发射研究。
• 土木工程：桥梁、大坝、隧道、高层建筑等大型结构的健康监测，水泥结构裂纹的连续监视。
• 航空航天：飞行器壳体和关键构件的完整性评价，时效与疲劳试验的在线监控，固体火箭发动机燃速测试。
• 金属加工：工具磨损与断裂探测，焊接过程监控，锻压测试，加工过程碰撞预防等。
• 交通运输：铁路槽车、长管拖车、船舶的缺陷定位，桥梁与隧道结构完整性评估，轨道车辆轮轴、轴承的状态监测。
• 其他领域：如岩石与地质灾害监测、转动机械状态监测、Li/MnO₂电池充放电过程分析，乃至人骨关节的生物力学研究等。

四、声发射技术的发展简史

现代声发射技术的历史可追溯至20世纪50年代，德国科学家凯塞（Kaiser）的开创性工作。他系统地观察到多种金属在形变过程中均会产生声发射，并发现了声发射最著名的特性之一——不可逆的“凯塞效应”：即材料在重复加载时，只有当应力超过上一次加载的最大值，才会再次产生显著的声发射信号。

（1）全球发展脉络

• 60年代：声发射技术从实验室走向工程应用。美国学者Dunegan等人将测试频率提升至0.1-1MHz的超声频段，有效规避了低频噪声干扰，是技术上的重大突破。1964年，该技术成功应用于“北极星”导弹壳体的水压试验，标志着其进入工业现场应用的新阶段。
• 70-80年代：随着现代声发射仪器的问世，研究工作从源机制、波传播到信号分析全面展开。计算机技术的引入是又一里程碑。美国PAC公司在80年代初推出的便携式、计算机控制的第二代声发射系统，极大地推动了现场检测的普及，其强大的数据处理和存储能力也显著提升了定位与分析的准确率。
• 90年代至今：以PAC、Vallen等公司为代表，开发出体积更小、功能更强的第三代全数字化多通道声发射系统。这些系统不仅能进行参数测量和源定位，还能直接记录、显示和分析完整的声发射波形，为更深层次的机理研究和应用开发奠定了基础。

（2）在我国的演进与壮大

我国声发射技术的研究始于20世纪70年代，与国内断裂力学的发展紧密相连。中科院沈阳金属所、航天及航空系统内的多个研究所以及多所高校是早期的先行者。

• 80年代：以引进国外先进设备为主，如航空和航天部门引进了美国Dunegan和PAC公司的多通道声发射系统，开始在飞机和压力容器检测中进行应用探索。
• 90年代：应用范围迅速扩大至石油、化工、冶金等多个工业领域。燕山石化、大庆油田等大型企业相继引进设备，广泛开展压力容器检测。同时，以波形分析为基础的第三代仪器也被引入，用于航空航天设备的高级分析。
• 21世纪以来：我国声发射技术的应用与研究进入快车道。各大研究机构和检测单位大规模引进全数字声发射系统，通道总数大幅增加。同时，国产仪器的研制也取得了长足进步。从70年代末的单通道仪器，到80年代的计算机控制多通道系统，再到新世纪后基于FPGA和DSP技术的全波形、全数字化系统，我国已具备独立研发和生产高性能声发射仪器的能力。如今，据不完全统计，全国有超过150家单位从事声发射技术的研究、应用与设备开发，形成了一个充满活力的产业生态。
