射线CT成像技术的基本数学原理与实现路径

射线计算机断层扫描（Computed Tomography, CT）技术，尤其是工业CT，为我们提供了一种前所未有的能力——在不破坏样品的前提下，清晰地洞察其内部三维结构、密度分布与潜在缺陷。这项技术的根基，建立在一套精密的物理模型和数学算法之上。那么，我们究竟是如何从一系列穿透物体的射线信号，反演出一幅直观的内部断层图像的？

核心物理模型：射线衰减定律

想象一束能量和波长单一的窄束X射线，射向待测工件。当射线穿透物质时，其强度会发生衰减。这种衰减的程度，直接与物质的性质和射线走过的路径长度相关。

我们可将射线穿透的路径离散化为 n 个边长为 l 的微小单元，即“体积元”（Voxel）。

1. 对于均质材料：如果整个工件材质均匀，其线性衰减系数为μ，那么透射后的射线强度 I 与入射强度 I₀ 的关系遵循比尔-朗伯定律： I = I₀ * exp(-nμl) 这里的 nμl 实际上就是总的衰减路径 μL。

2. 对于非均质材料：这在现实中更为常见。工件内部可能由不同材料构成，或存在密度梯度、孔隙、夹杂等。此时，路径上每个体积元的线性衰减系数各不相同，分别为 μ₁, μ₂, μ₃, …, μn。总的衰减是各段衰减的乘积效应： I = I₀ * exp(-μ₁l) * exp(-μ₂l) * ... * exp(-μnl) 通过对数变换，这个关系可以简化为一个线性求和： ln(I₀ / I) = l * (μ₁ + μ₂ + ... +μn) 进而得到： (μ₁ + μ₂ + ... +μn) = [ln(I₀ / I)] / l

在这个物理模型中，入射与透射强度（I₀ 和 I）是可以通过探测器直接测量的，体积元尺寸 l 是预设的。因此，真正的未知数，就是每个体积元对应的线性衰减系数μ。CT技术的本质，就是通过数学方法解出这些未知的μ值。

数据采集与方程组构建

CT成像并非只沿一个方向进行探测。它所生成的“断层”，是一个具有特定厚度（由射线束的高度决定）的薄片。我们将这个薄片在二维平面上划分为一个 m 行 n 列的网格，共计 m × n 个体素，如图1所示。

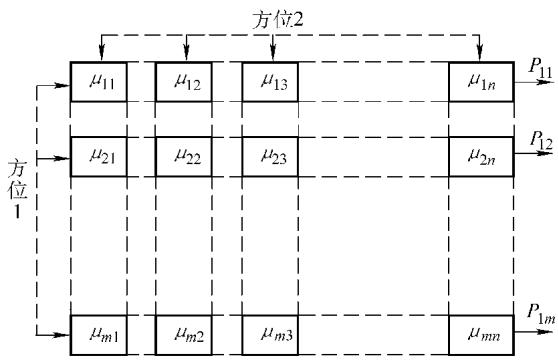

图1 平行射束的透射结构

当一组平行的射线束从方位1（例如，水平方向）穿过这个薄片时，每一条射线路径上的衰减值（通常用投影数据 P 表示）都是该路径上所有体素μ值的总和。这样，我们可以建立一组线性方程：

μ₁₁ + μ₁₂ + μ₁₃ + … +μ₁n = P₁₁ μ₂₁ + μ₂₂ + μ₂₃ + … +μ₂n = P₁₂ … μm₁ + μm₂ + μm₃ + … +μmn = P₁m

显然，仅凭一个方向的投影数据，方程的数量（m个）远少于未知数（m × n个），是无法求解的。

因此，CT系统需要旋转样品或射线源与探测器系统，从多个不同方位（例如，与方位1垂直的方位2，以及其他更多角度）进行扫描，获取多组投影数据。例如，从方位2（垂直方向）获得的方程组为：

μ₁₁ + μ₂₁ + μ₃₁ + … +μm₁ = P₂₁ μ₁₂ + μ₂₂ + μ₃₂ + … +μm₂ = P₂₂ … μ₁n + μ₂n + μ₃n + … +μmn = P₂n

当采集的独立投影数据足够多，使得建立的独立方程式数量不小于 m × n 时，这个庞大的线性方程组理论上就可解了。通过特定的算法，我们可以计算出该断层上每一个体素的μ值，再将这些μ值映射为灰度，就构成了我们所见的二维CT图像。

在众多的图像重建算法中，如矩阵反变换法、有限级数展开法等，变换法中的卷积反投影算法（Filtered Back-Projection, FBP）因其实现相对简单、计算速度快且图像质量高，成为了目前商用CT系统中最受青睐和广泛应用的技术标准。

CT图像的价值与解读

射线CT的核心优势在于，它能无损、定量地提供工件内部薄截面的密度变化图像。由于线性衰减系数μ与材料密度近似成正比，CT图像本质上是一幅精细的密度分布图。

与传统的二维射线照相（X-ray Radiography）相比，CT图像消除了来自被测层面之外的结构信息叠加干扰，图像的解读因此变得简单而直观。数字化的CT图像还具备极高的灵活性，可以被任意放大、压缩、归档，或通过网络传输进行远程分析。

通过沿垂直于断层面的方向移动工件并重复扫描，可以获得一系列连续的二维断层图像。将这些二维图像堆叠起来，便可重建出完整的三维模型。基于此三维模型，工程师可以进行虚拟切割，观察任意方向的剖面，或进行精确的尺寸与密度测量。

为了进一步增强密度相近材料之间的图像对比度，尤其是在医学和生物材料领域，行业内引入了“CT值”这一标准化单位（以水为参照物）：

CT值 = [(μ_材料 - μ_水) / μ_水] × 1000

这个公式将材料的衰减系数与水的衰减系数进行归一化比较，使得不同设备、不同扫描条件下的图像具有了更好的可比性，并能凸显组织结构间的细微差别。

技术的边界与挑战

尽管功能强大，射线CT技术同样面临一些固有的局限性：

• 系统匹配性：工件的尺寸、形状和材质必须与CT设备的机械运动系统和射线源的能量相匹配。过大或密度过高的工件可能导致射线无法穿透或产生严重的伪影。
• 伪影问题：CT系统对微弱的信号变化极为敏感。由于图像中的每个像素点都是大量数学运算的结果，这个过程可能引入与样品物理结构不符的伪影（Artifacts），如束状硬化伪影、金属伪影等，对缺陷的准确判断构成挑战。
• 时间成本：获取一幅高分辨率的断层图像通常需要数分钟甚至更久。对于大型工件的三维检测，整个扫描过程可能非常耗时。
• 数据处理能力：CT检测会产生海量数据，对计算机的存储容量和图形显示技术提出了很高的要求。

要获得一张信噪比高、结果可靠的CT图像，对样品制备、设备参数配置、伪影校正算法都有极高要求。这正是专业检测实验室的核心价值所在。如果您在实际工作中也面临类似的材料内部结构分析或缺陷定性定量挑战，我们非常乐意与您一同探讨解决方案。
