中子射线照相技术的基本物理原理

在无损检测领域，射线照相术是探查材料内部结构的关键技术。尽管中子射线照相在成像几何、衰减规律及曝光影响因素上与大家熟知的X射线照相术有诸多相似之处，但两者与物质相互作用的微观机制却截然不同，这也决定了它们在应用上的独特优势和互补性。

X射线主要与原子核外的轨道电子发生相互作用，其衰减程度与材料的密度及原子序数呈正相关。简而言之，材料越重、越密，对X射线的阻挡能力就越强。而中子则截然相反，它不与轨道电子反应，而是直接与原子核发生作用。因此，中子射线的衰减主要取决于材料的密度和中子截面，而与原子序数之间并无规律性的关联，呈现出一种随机性。

那么，这种与原子核直接作用的特性，在实际检测中究竟意味着什么？它意味着中子照相对元素的“感知”能力与X射线完全不同。例如，铅（Pb）、铀（U）这类重元素会强烈吸收X射线，但在中子束面前却如同“透明”一般；反之，氢（H）、锂（Li）、硼（B）等轻元素对X射线几乎没有阻碍，却能强烈吸收或散射中子。这一特性为检测含氢材料（如有机物、水分、爆炸物）与金属材料的组合件提供了无可替代的解决方案。

中子束穿透与衰减的定量描述

当中子束穿过待检试件时，其强度的衰减规律遵循比尔-朗伯定律。出射的中子射线强度 I 与入射强度 I₀ 的关系可以表示为：

$$ I = I_{0}/exp /left(-/frac{/mu}{/rho}/rho x/right) $$

式中各参数定义如下：

• μ: 线性衰减系数 (cm^-1)，是衡量材料衰减能力的核心指标。
• ρ: 材料密度 (g/cm³)。
• x: 中子穿透试件的厚度 (cm)。
• μ/ρ: 质量衰减系数 (cm²/g)，用于消除密度影响，更纯粹地反映材料本身的衰减特性。

线性衰减系数 μ 并非一个孤立的参数，它由更微观的物理量——中子截面 σt 所决定。中子截面可以理解为原子核对中子流的有效作用面积，它包含吸收截面 σa 和散射截面 σs 两部分。

$$ /mu = N/sigma_{/mathrm{t}} = N(/sigma_{/mathrm{a}} + /sigma_{/mathrm{s}}) $$

其中，N 代表材料单位体积 (cm³) 内的原子数量。

线性衰减系数的计算方法

基于上述关系，我们可以针对不同类型的材料计算其线性衰减系数。

1. 单一元素材料

对于由单一元素构成的试件，其线性衰减系数 μ 的计算公式为：

$$ /mu = /frac{/rho N_{/mathrm{A}}}{A}/sigma $$

式中：

• ρ: 材料密度 (g/cm³)。
• N_A: 阿伏伽德罗常数 (6.023×10²³ /mol)。
• A: 该元素的摩尔质量 (g/mol)。
• σ: 该元素的中子截面积 (cm²)。

2. 化合物或混合物

对于由多种元素构成的化合物或混合物，其总的线性衰减系数是各组分元素贡献的加权和。计算公式如下：

$$ /mu = /frac{/rho N_{/mathrm{A}}}{M} (/sum V_{/mathrm{i}}/sigma_{/mathrm{i}}) $$

式中：

• M: 化合物的摩尔质量 (g/mol)。
• V_i: 化合物分子式中第 i 种原子的个数。
• σ_i: 第 i 种原子的中子截面积 (cm²)。

计算实例：聚乙烯 (CH₂) 的中子衰减

我们以常见的聚合物——聚乙烯（化学式近似为 CH₂）为例，演示其线性衰减系数的计算过程。

已知参数：

• 密度 ρ = 0.91 g/cm³
• 阿伏伽德罗常数 N_A = 6.023×10²³ /mol
• 摩尔质量 M = 14.0268 g/mol
• 碳原子数 V_C = 1
• 氢原子数 V_H = 2
• 碳的中子截面 σ_C = (4.74 + 0.0035) × 10^-24 cm² = 4.744 × 10^-24 cm²
• 氢的中子截面 σ_H = (20.49 + 0.333) × 10^-24 cm² = 20.823 × 10^-24 cm²

代入公式： $$ /mu = /frac{/rho N_{/mathrm{A}}}{M} [V_{/mathrm{C}}/sigma_{/mathrm{C}} + V_{/mathrm{H}}/sigma_{/mathrm{H}}] $$ $$ /mu = /frac{0.91(6.023/times 10^{23})}{14.0268} [1/times 4.744 + 2/times 20.823]/times 10^{-24} = 1.813 /mathrm{cm}^{-1} $$

这个计算过程清晰地表明，尽管聚乙烯中氢的原子数量只是碳的两倍，但由于氢的截面远大于碳，其对总衰减系数的贡献占据了主导地位。这再次印证了中子照相对氢元素的高度敏感性。要精确预测和解释中子图像的衬度，准确的衰减系数计算是必不可少的一步。这对于材料成分的定量分析、内部缺陷的识别以及失效分析都至关重要。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料无损检测，可靠准确。欢迎沟通交流，电话19939716636

元素衰减特性概览

下图直观地展示了中子与X射线的质量衰减系数随原子序数的变化关系，其差异一目了然。

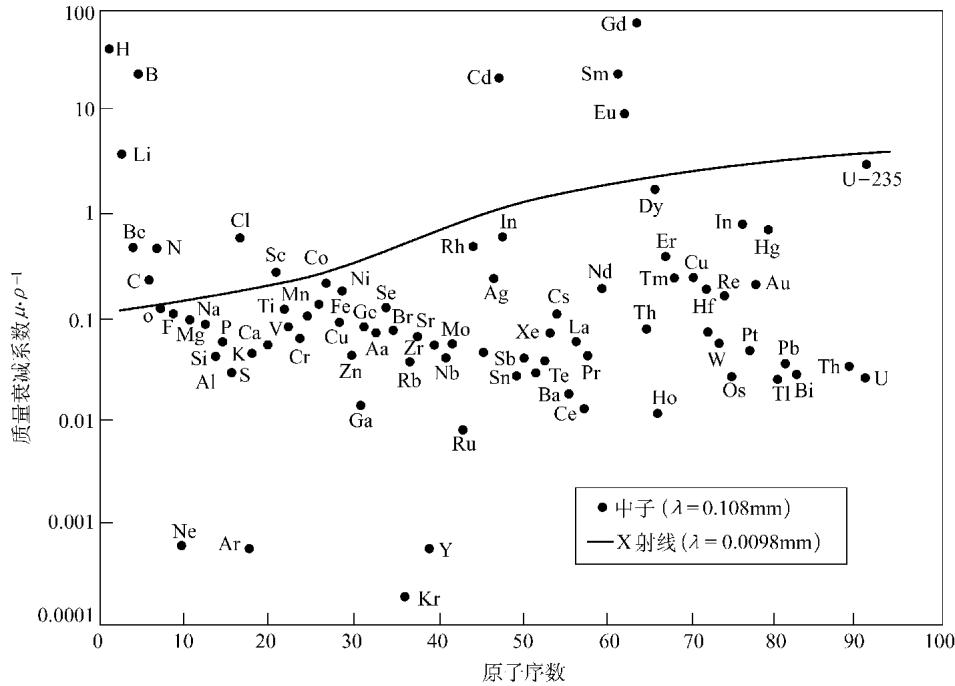

图1 质量衰减系数 (μ/ρ) 与原子序数的关系
