中子射线检测装置：中子源与准直器技术详解

中子射线检测（Neutron Radiography）作为一种强大的无损检测技术，其核心在于一套精密构建的装置，主要包括中子源和准直器。这套系统的性能直接决定了检测图像的分辨率、对比度和信噪比。本文将深入剖析中子射线检测装置的关键组成部分，探讨不同技术路径的原理、优劣及应用场景。

中子的能量分级：选择合适的“探针”

在进入装置的讨论之前，有必要了解我们所使用的“探针”——中子。根据能量的不同，中子可以被分为多个能级，这对于选择合适的检测条件至关重要。热中子（Thermal Neutrons）因其与许多元素（尤其是氢）发生反应的截面大，是中子射线照相中最常用的能级。

表1：中子按能量的分级

中子源：产生检测射线的“引擎”

获取稳定、足量的中子束是整个检测系统的起点。目前，工业和科研领域主要通过三种途径产生用于检测的中子射线：核反应堆、粒子加速器和同位素源。

1. 核反应堆：高质量成像的黄金标准

若追求最高质量的中子射线照片，核反应堆是首选。它能够提供强度极高的热中子束，通量可达 10⁵ ~ 10⁸ n/(cm²·s)，远超其他两种方式。

• 优势:
  • 高强度: 能产生无与伦比的中子通量，显著缩短曝光时间，提高成像效率。
  • 高稳定性: 可提供长期、稳定的中子输出，保证了检测结果的可重复性。
• 劣势:
  • 成本高昂: 建造和维护成本巨大。
  • 固定设施: 体积庞大，完全不具备移动性，工件必须运送至反应堆所在地进行检测。

一个技术细节是，反应堆产生的中子束常伴有强烈的γ辐射，为避免其干扰成像，通常需要使用约50mm厚的铅进行过滤屏蔽。

2. 粒子加速器：灵活性与多功能性的代表

粒子加速器通过将质子、氘核或高能光子（X射线、γ射线）轰击特定靶材（如铍靶）来产生中子。例如，范德格拉夫（Van de Graaff）起电机就是一种可用于此目的的加速装置。

• 优势:
  • 多功能性: 加速器本身也能产生X射线和γ射线，使其成为一种“一机多用”的设备，可同时满足不同射线检测的需求。
  • 能量可控: 能够产生高能快中子，这些快中子再通过慢化剂（如水、石蜡、铍、碳等）减速，可以获得所需能谱的热中子。
• 劣势:
  • 中子通量较低: 其通量通常在 10³ ~ 10⁶ n/(cm²·s) 范围内，低于反应堆。
  • 辐射屏蔽复杂: 由于同时产生多种射线，在进行中子照相时，必须选用对X射线和γ射线不敏感的中子探测器。

特别地，利用电磁等离子加速器可以产生纳秒级的强中子脉冲。例如，一个30kJ的电容器组能在100ns内产生10¹⁰个中子，而400kJ的电容器组则能产生高达10¹²个中子。这种脉冲特性使其非常适合对高速运动物体进行瞬时射线照相，有效避免了运动模糊。

3. 同位素源：便携式检测的解决方案

自然界中能自发裂变并释放大量中子的同位素极为罕见，而锎-252（²⁵²Cf）是一个杰出的例外。

• 优势:
  • 便携性: 体积小，可制成移动式检测设备。
  • 低γ本底: ²⁵²Cf释放的中子伴随的γ射线水平很低，多数情况下无需额外过滤即可直接用于成像。
• 劣势:
  • 强度有限: 单个同位素源的强度（约10⁴ n/(cm²·s)）相对较低。
  • 成本与半衰期: ²⁵²Cf价格昂贵，且半衰期为2.65年，意味着源的强度会随时间衰减。

为弥补同位素源强度不足的短板，一种名为亚临界中子增殖的技术应运而生。其原理是用²⁵²Cf源去“激励”一个由可裂变材料（如²³⁵U）和慢化剂组成的组合体。来自²⁵²Cf的中子被²³⁵U原子俘获后引发裂变，每个原子裂变时平均能释放约2.4个新中子，从而实现了中子数量的倍增。通过精密设计，可以确保该组合体始终处于亚临界状态，绝不会发生失控的链式反应。这类装置比反应堆小得多，甚至可以移动，用于飞机等大型构件的原位检测。

准直器：塑造可用中子束的“光学系统”

从中子源产生的中子是向四面八方发射的，其运动轨迹杂乱无章，并且与电子不同，中子不带电，无法用电磁场进行聚焦。为了得到一束方向可控、可用于成像的中子束，必须使用准直器。

准直器本质上是一个包裹着中子源和慢化剂的中子吸收材料（如含硼或镉的材料）外壳，壳上开有一个小孔，允许中子从中射出，形成射线束。

关键性能指标：准直比 L/D

准直器的核心几何参数是其长度 L（从准直器入口到探测器平面的距离）与入口孔径 D 的比值，即 L/D。这个比值是衡量中子射线检测系统分辨力的关键指标，同时它也直接影响到穿过准直器的中子束强度（效率）。L/D值越大，射线束的平行性越好，几何模糊越小，图像分辨率越高，但代价是中子通量会降低，曝光时间延长。

准直器的类型

• 多通道准直器: 早期设计，在孔内放置一束细管或等间距的薄板，试图形成近似平行的中子束。这类设计中子损失大，且容易在图像上产生网格或条纹状的伪影。
• 扩散型（Divergent）准直器: 现代设备普遍采用。其入口孔径相对较小，中子束沿长度方向均匀发散。这种设计的优点是到达试件的中子束角散布仅由孔径和距离决定，可以覆盖很大的检测区域。
• 直线/小孔准直器: 采用直管型设计，可防止射线束过度发散。若在前端配以用镉、钛或硼制成的小孔光阑，则构成小孔准-直器，能够获得极高的空间分辨率。

L/D值的精确标定：“零本影区”技术

如何精确确定一个系统的有效L/D值？美国材料试验学会（ASTM）提出了一种巧妙的“零本影区”（Zero Umbra）技术。

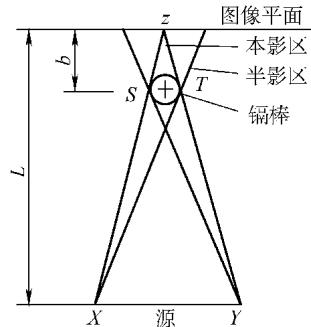

其原理如图1所示：将一根直径 d 已知、具有高中子吸收截面的棒（如镉棒）放置在靠近成像平面（胶片）处。由于源具有一定尺寸 D，棒在胶片上会形成一个半影区。如果观察棒中心投影，会看到一条“白线”（中子被完全阻挡的区域）。当逐渐增加棒与胶片的距离 b 时，这条“白线”的宽度会逐渐减小。在某个精确的位置，这条“白线”恰好消失，这一点被称为“零本影宽度点”。

图1：零本影几何配置图

根据图中的相似三角形关系（△XYZ ~ △STZ），可以推导出：

L/D = b/d

其中：

• L 是源到成像平面的距离
• D 是源的有效直径
• b 是棒到成像平面的距离（在零本影点测得）
• d 是棒的直径

这种通过实际成像得到的L/D值，比单纯根据几何尺寸计算出的值往往更为精确，因为它客观反映了整个系统的综合效果。该方法不仅可用于初始标定，也可用于周期性地校核系统的有效L/D值是否发生变化。

在实际应用中，有效的L/D值通常要求大于10。对于薄壁部件等需要高分辨率的检测任务，推荐使用L/D在50到500范围内的准直器。最终L/D值的选择，是一个在分辨率、图像对比度、中子束强度、中子/γ射线比以及试件自身衰减特性之间进行权衡和优化的复杂过程。
