从潜影到影像：射线照相暗室处理技术与质量控制核心

在射线照相检测领域，一张高质量的底片是做出准确判断的基础。然而，影像的诞生并不仅仅依赖于曝光过程的精确控制，后续的暗室处理环节同样扮演着至关重要的角色。可以说，暗室处理是连接不可见“潜影”与可见“影像”的桥梁，其工艺的优劣直接决定了最终检测结果的成败。

暗室处理的本质，是通过一系列严谨的化学反应，将胶片在曝光后形成的潜在图像，转化为稳定、清晰的可见金属银图像。整个过程可以分为两大技术路径：传统的手工处理和高效的自动处理。

• 手工处理：灵活性高，分为盘式和槽式处理。盘式处理适合处理规格多变的单张或少量胶片，而槽式处理则更适用于规格统一的批量操作。
• 自动处理：采用专用的胶片自动处理器，配合特殊配方的化学药液，在相对高温下快速完成整个流程，是实现标准化、大批量检测的理想选择。

无论采用何种方式，要确保最终的影像质量，都必须对四个核心变量进行精准控制：温度、时间、溶液状态和操作技术。这四大支柱构成了暗室处理质量管理的基石，任何一个环节的疏忽都可能导致影像质量的下降，甚至失效。

暗室处理的核心化学流程

整个暗室处理过程，可以看作是一场由五个关键步骤组成的“化学接力赛”：显影、停显、定影、水洗和干燥。

1. 显影：潜影的“现形”

显影是整个流程的第一步，也是最核心的一步。其化学本质是一个精确的还原过程。在显影液的作用下，胶片乳剂层中那些已经感光的卤化银微粒被选择性地还原成黑色的金属银原子，从而构成了我们肉眼可见的影像。

显影液的精密配方

标准的显影液由五种功能的组分构成，它们协同作用，确保显影过程的稳定与高效。

表1 显影液的组分与作用

显影剂的选择与配比，直接决定了影像的最终特性。例如，米吐尔和对苯二酚就是一对经典的组合。

表2 常用显影剂特点

影响显影的关键因素

• 温度与时间：显影是化学反应，对温、时极为敏感。手工显影的温度通常控制在18~20°C。温度过高，药液分解加速，易产生灰雾；温度过低，则反应迟缓，导致影像反差不足。正常的显影时间一般为4~6 min，这是一个在感光度、梯度和灰雾度之间取得最佳平衡的经验区间。

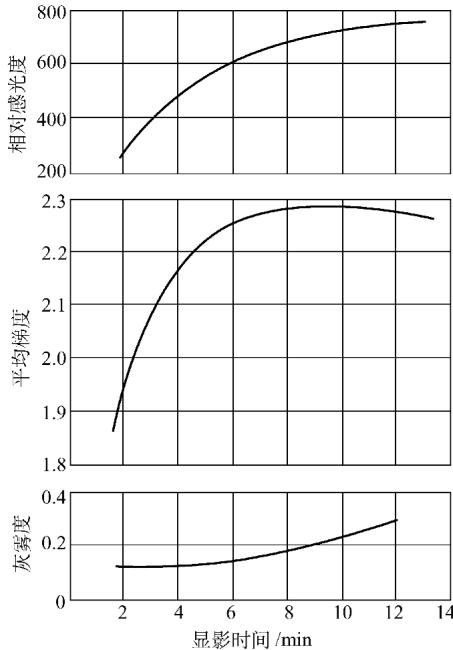

图1 显影时间对胶片感光特性的影响

• 溶液老化与操作：显影液在反复使用中会不断消耗、氧化，性能逐渐下降，即“老化”。必须定期测试并及时更换。操作的规范性，如搅动是否均匀，也直接影响着最终影像的均匀性。

2. 停显：紧急“刹车”

显影结束后，胶片乳剂层中仍吸附着碱性的显影液，显影反应仍在微弱进行。为了立即、彻底地终止这一过程，必须进行停显处理。常用的停显液是1.5% ~ 5%的醋酸水溶液，它能迅速中和残留的显影液，为后续的定影步骤做好准备。此过程通常耗时约1分钟。

一个典型的配方是：在1000mL水中加入15mL浓度为98%的冰醋酸。

3. 定影：影像的“固化”

经过显影和停显，影像虽然已经可见，但胶片上还残留着大量未感光、未显影的卤化银。这些物质对光依然敏感，若不去除，影像会随着时间推移而模糊、消失。定影的作用，就是将这些不稳定的卤化银溶解掉，使由金属银构成的影像永久固定下来。

定影液的构成

定影液同样是一个多组分的化学体系。

表3 定影液的组分与作用

影响定影的关键因素

定影的效率与温度、时间、药液老化程度密切相关。定影温度一般控制在16~24°C。一个重要的实践指标是“定透时间”，即胶片进入定影液后，未感光区域由乳白色变为完全透明所需的时间。为确保定影彻底，实际的定影总时间应不小于定透时间的2倍。

4. 水洗与干燥：确保“长治久安”

定影后的胶片上仍吸附有残留的定影剂和银的络合物。这些化学物质若不彻底清除，日后会与空气中的水分、二氧化碳等反应，生成棕黄色的硫化银斑点，严重破坏照片的长期保存性。因此，充分的水洗至关重要。

水洗通常在16~22°C的流动洁净水中进行，时间需30分钟左右。为了评估水洗质量，工业上引入了“存档质量”的概念，它直接关联到底片中硫代硫酸盐的残留量。达到“存档质量”的底片，应能保证至少10年不发生因化学残留导致的变色。

最后的干燥步骤，旨在移除乳剂层中的水分，常用的方法有自然风干和烘箱干燥。

效率与规范：自动处理技术

随着工业检测需求的增长，手工处理的效率和一致性瓶颈日益凸显。胶片自动处理技术（自动洗片机）应运而生。它将显影、定影、水洗、干燥等所有步骤集成在一个封闭系统中，实现了全流程自动化。

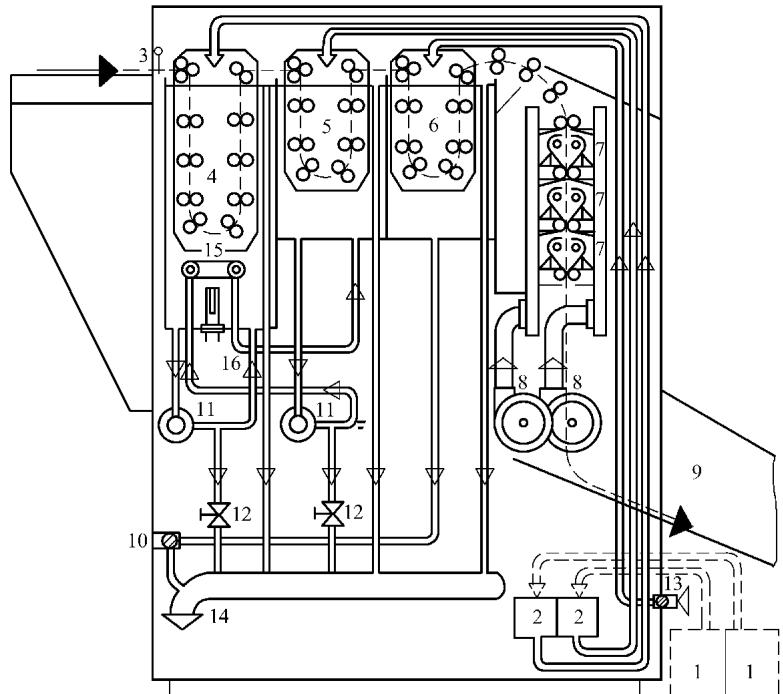

图2 自动洗片机结构示意图

1—显影液和定影液补充箱（机外）2—补给泵 3—进片扫描器 4—显影箱 5—定影箱 6—水洗箱 7—红外加热器 8—风扇 9—收片斗 10—排水阀门 11—循环泵 12—显影液和定影液排放口 13—冷水供给阀门 14—总排放口 15—定影液热交换器 16—显影液加热器

自动洗片机通过精密的传送机构、温控系统和药液自动补充系统，将整个处理时间缩短至7~14分钟甚至更短。为实现高温快速处理，它采用的是专用的高性能化学药液。其最大的优势在于工艺的高度规范化，确保了处理质量的稳定、可靠，特别适用于大批量工件的射线照相检测应用。

质量的守护者：暗室处理的品控要点

在实际操作中，由于胶片、增感屏的自身缺陷或暗室操作不当，底片上常常会出现各种伪像，干扰缺陷的判读。因此，建立一套严格的质量控制体系是必不可少的。这包括：

1. 安全灯安全性检测：确保暗室照明不会使胶片产生灰雾。
2. 胶片入厂复验：检查新批次胶片的性能是否符合标准。
3. 显影液有效性试验：定期监控显影液的活性，判断是否需要更换。
4. 系统稳定性试验：对整个处理系统（无论是手工还是自动）进行周期性验证，确保其输出结果的稳定一致。

这些质量控制措施的严格执行，是确保每一张射线照片都真实、可靠的最后一道防线。要获得一张信噪比高、结果可靠的图谱，对化学药品的精确配比、工艺参数的严格遵守以及系统性的质量监控都有极高要求。这正是专业检测实验室的核心价值所在。
