陶瓷预制件内部缺陷与结构均匀性的CT表征

在金属基复合材料（MMC）的制备工艺中，尤其是采用挤压铸造法时，陶瓷预制件的质量是决定最终产品性能的基石。一个高质量的预制件不仅要求没有宏观缺陷，更关键的是其内部结构的均匀性。然而，如何有效、无损地“看透”这些不透明的预制件，一直是材料制备与质量控制中的一个技术难点。

借助于源自医疗领域的计算机断层扫描（CT）技术，我们得以对材料的内部结构进行三维无损评估。以下将通过一个具体的案例，探讨如何应用CT扫描来分析氧化铝陶瓷预制件。

实验对象是为挤压铸造金属基复合材料准备的氧化铝预制件，其形态为直径85mm、厚度15mm的圆盘。为了验证检测方法的有效性，在部分样品制备过程中人为引入了球形缺陷。

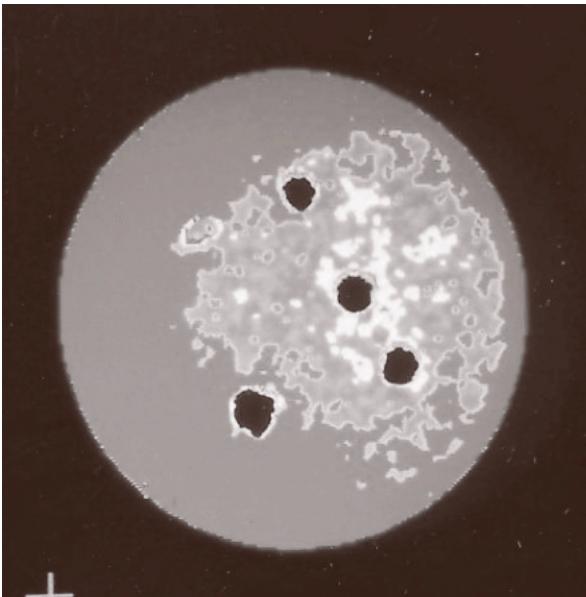

图1. 陶瓷预制件中的缺陷CT断层扫描图像

图1展示了对该预制件进行断层扫描的结果。从图像中可以直观地发现人为引入的宏观球形缺陷，这证明了CT技术在缺陷检测方面的简便与高效。

然而，这项技术揭示的信息远不止于此。通过分析图像的灰度值，即亨氏单位（Hounsfield Unit, HU），可以量化材料对X射线的衰减程度，这直接关联到材料的局部密度。整个陶瓷预制件的平均亨氏密度约为-215 HU。但一个更有价值的发现是，样品中心与边缘的X射线衰减存在显著差异。在样品边缘，密度值最高可达118 HU，而中心区域的密度则要低得多。

这种密度差异并非偶然。它实际上反映了预制件内部组分分布的不均匀性——中心区域的氧化铝体积分数低于边缘区域。这可能是由预制件的成型工艺参数所导致的。因此，CT断层扫描不仅能够检测缺陷，更能够深入评估预制件的工艺稳定性和内部结构的均匀性，例如氧化铝片晶的分布状态。这些信息对于传统实验方法而言，是极难获取的。

要精确解读CT图像中复杂的密度梯度，并将其与材料的微观结构和工艺参数建立可靠的关联，需要深厚的专业知识和数据分析能力。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测复合材料无损检测，可靠准确。欢迎沟通交流，电话19939716636

综上，CT断层扫描技术为复合材料预制件的质量控制提供了一个强有力的可视化分析工具，使其从简单的“探伤”升级为对材料内部结构与工艺过程的深度洞察。
