表面形貌分析技术：原理、方法与选型指南

1. 表面形貌：揭示材料功能的微观密码

在材料科学与工程领域，一个部件的表面远非仅是其物理边界。表面形貌（Surface Topography）——即可通过测量记录的表面几何细节集合——是决定其功能表现的关键。无论是影响接触、摩擦与磨损的机械特性，还是决定反光、散射与吸收的光学特性，表面形貌都与材料本体属性、工作条件相互交织，扮演着至关重要的角色。

因此，对表面形貌进行精确的表征，是连接设计、制造与最终功能的桥梁。如下图所示，它允许我们通过分析加工后形成的微观几何形态，来预测甚至控制其在实际应用中的行为。这一过程如今已高度数字化，主要包含三大核心环节：测量、可视化与量化。具体而言，它涵盖了数据采集、信号调节、视觉呈现、数据处理和参数量化等一系列步骤。其中，量化分析通常聚焦于微米乃至纳米级别的单个表面特征，通过从测得的轮廓或区域中提取关键参数、曲线或几何基元来实现。在过程控制、质量检验以及功能性设计等所有应用场景中，对微观几何的精确量化都是不可或缺的一环。

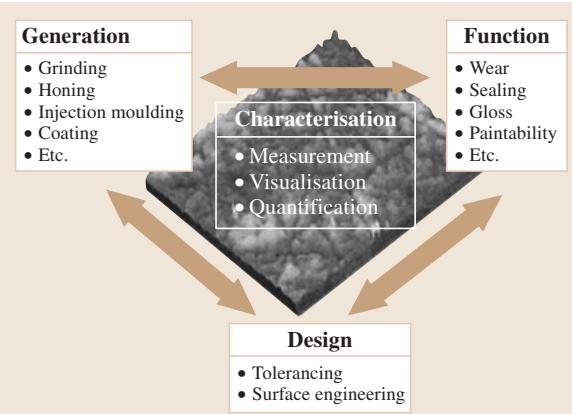

图1. 表面形貌表征是连接设计、制造与功能的纽带

2. 主流测量技术概览：接触式与非接触式之争

当前，表面形貌测量的主要技术路径可归为三类：触针式轮廓测量法（Stylus Profilometry）、光学扫描技术（Optical Scanning Techniques）和扫描探针显微镜（Scanning Probe Microscopy, SPM）。这些方法均通过逐点扫描获取形貌数据，从而提供高度与位置相关的定量信息。扫描电子显微镜（SEM）等其他技术也可作为辅助分析手段。

另一种分类维度是接触式与非接触式。触针式仪器是典型的接触测量法，而光学仪器则为非接触式。扫描探针显微镜则比较特殊，根据工作模式的不同，既可以是接触式也可以是非接触式。在深入探讨每种技术之前，我们先对其核心属性进行概述，以便您能快速锁定可能适合自身需求的技术方向。

2.1 触针式轮廓测量法：稳定可靠的工业基石

在触针式轮廓仪中，传感器带动一根触针以恒定速度划过样品表面，换能器随之产生与表面起伏对应的电信号。这类仪器无论在实验室还是工业现场，都能提供非常精确的测量结果。其垂直测量范围可达数毫米，分辨率却能达到纳米级别；横向扫描范围则可延伸至数百毫米。

触针通常采用金刚石材质，针尖锥角为60°或90°，尖端半径在1-10μm之间。对于这两种锥角，仪器可探测的最大表面斜率分别为60°和45°。该方法的空间分辨率通常在2-20μm范围内，其瓶颈在于针尖的几何形状，并受到接触点附近实际表面斜率和高度的影响。一个关键的限制是，触针施加在表面的作用力可能导致样品产生塑性变形，因此它不适用于质地较软或任何轻微划痕都无法接受的表面。

2.2 光学扫描技术：非接触测量的多样化解决方案

光学扫描技术主要包括光学轮廓仪、共聚焦显微镜和干涉仪。作为非接触式方法，它们天然适用于柔软或易损表面的测量。然而，这类仪器的一大挑战在于，当样品表面光泽度极高或对光源透明时，获取有效的反射信号会变得困难，从而引入测量误差。

• 自动聚焦光学轮廓仪：其原理基于激光束探测器的自动聚焦信号。激光光斑直径约为1μm，使用上类似于传统的触针式仪器，垂直分辨率可达约5nm。其最大可探测斜率约为15°。
• 激光扫描共聚焦显微镜：这同样是一种基于焦点探测原理的光学技术，它一次仅对一个表面像素点进行成像。通过堆叠一系列垂直方向的光学切片来重建三维形貌，过程类似于医学领域的CT成像。共聚焦显微镜能够评估陡峭的表面细节，最大可测斜率高达75°。不过，其横向分辨率有限，部分商用仪器的垂直分辨率也存在局限。
• 干涉显微镜：它将光学显微镜与干涉物镜集成于一体，能够对基本平坦的表面进行快速、非接触的测量。干涉法可提供亚纳米级的垂直分辨率，常用于平均粗糙度低至0.1nm、峰谷高度达数毫米的超光滑表面。然而，所有干涉显微镜的最大可测斜率都受到其有限的数值孔径的制约，横向分辨率则受限于衍射极限。使用干涉法可探测的最大斜率约为30°。

2.3 扫描探针显微镜 (SPM)：纳米世界的终极探针

扫描探针显微镜（SPM），包括原子力显微镜（AFM）和扫描隧道显微镜（STM），是用于在精细表面上进行亚纳米级形貌数据采集的强大工具。SPM利用一个极其尖锐的探针在样品表面上方扫描，同时与表面保持极近的距离。

SPM适用于测量面积最大约为100μm × 100μm、局部高度变化小于10μm的表面。作为一种真正的三维显微技术，其分辨率不受光的衍射极限限制。SPM的垂直分辨率约为0.1nm，而大多数AFM的横向分辨率通常在2nm至10nm之间，甚至可以达到原子级。此外，SPM对样品制备的要求极低。

2.4 扫描电子显微镜 (SEM)：定性观察的利器

扫描电子显微镜（SEM）凭借其超大的景深，能够提供极佳的可视化效果，因此常用于定性的表面形貌分析。但SEM照片本质上是二维的，无法直接从中提取高度信息。虽然可以通过立体像对或像组重建三维图像来评估表面形貌，但这种方法受到诸多限制。首先，SEM测量要求样品导电，或在表面沉积一层金膜。其次，粗糙度参数通常需要在一个相对较大的面积上计算，而SEM在高放大倍率下视场很小。最后，对于光滑表面的三维重建，其不确定性非常高。

3. 技术选型：性能指标与应用场景的权衡

面对如此多样的技术，我们该如何做出最优选择？这需要对不同技术的分辨率和测量范围有一个清晰的认识。下方的图表和数据为我们提供了直观的比较。

表1清晰地总结了部分主流技术在垂直和水平方向的分辨率与量程。

表1：几种表面形貌分析技术的分辨率与量程

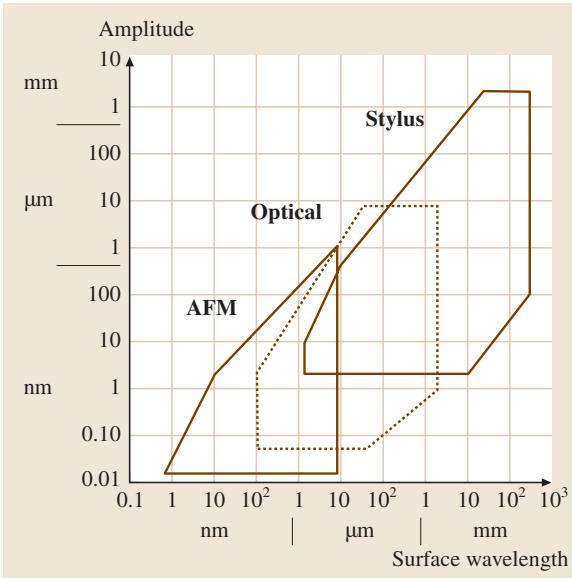

图2. 不同表面形貌测量仪器的空间分辨率范围示意图

如图2所示，不同技术覆盖了从宏观到原子级的广阔尺度范围。选择哪种方法，最终取决于您的具体应用场景、对分辨率和测量范围的要求，以及样品的材料特性。例如，对于大规模工业部件的常规质量控制，坚固耐用的触针式轮廓仪可能是首选；而对于研究薄膜生长或生物大分子结构，则非AFM莫属。每种技术都有其独特的优势和固有的局限性，精确的测量往往需要在多种因素之间进行权衡。

准确执行这些复杂的测量并解读数据，需要深厚的专业知识和精良的设备。这正是专业检测实验室的核心价值所在。 精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测表面形貌分析，可靠准确。欢迎沟通交流，电话19939716636

4. 标准化进展：从二维轮廓到三维面域

为了确保测量结果的一致性和可比性，国际标准化组织（ISO）发布了一系列关于表面纹理的标准。这些标准由ISO/TC213技术委员会（几何产品规范）负责制定。

表2列出了已发布的与表面纹理相关的部分ISO标准，它们主要涵盖了传统的二维轮廓测量方法。

表2：已发布的ISO TC 213表面纹理相关标准（部分）

随着技术的发展，行业关注点正从二维轮廓（2D）向三维面域（3D/Areal）测量转移，因为后者能更全面地反映表面的功能特性。ISO/TC213目前正在积极制定一系列关于三维面域测量的标准。

表3：ISO TC 213关于“表面纹理：面域”的工作文件（部分）

这一系列新标准的开发，预示着表面形貌分析正迈向一个更全面、更精确的新时代。
