热电偶测温技术：从原理到工程实践

在众多的温度传感器中，热电偶的应用领域无疑是最为宽广的。它和电阻温度计一样，最终都输出电信号，但其测温的物理学基础却截然不同。电阻温度计测量的是传感器自身材料的电阻值随温度变化的特性，是一种“就地”测量。而热电偶的核心原理——塞贝克效应（Seebeck effect，1821年发现），则是一种关乎测量端与参考端之间整个电路系统的物理属性。

塞贝克效应：温差如何生电压？

当一根导体两端存在温度梯度时，其内部就会产生一个与两端温差相关的电压，这便是塞贝克效应。一个简化的物理图像可以帮助我们理解这个现象：将导体中的电子看作自由运动的粒子气体，在温度较高的一端，电子气体拥有更高的动能，因此会向温度较低的一端扩散。这种扩散导致低温端积累负电荷，高温端呈现正电荷，从而形成一个电场。当这个内建电场产生的电压足以阻止电子继续扩散时，系统便达到了一个动态平衡。

如果这根导体（我们称之为A）在几何截面、化学成分以及内部缺陷等方面是均匀的，那么这个由温差产生的塞贝克电压将仅取决于两端的温度差。那么，如何测量这个电压呢？我们需要引入第二根由不同材料制成的导体（称之为B），将其一端与导体A的测温端连接，另一端则通过一个保持在稳定参考温度的连接点，接到电压表的另一个输入端子上，从而构成一个完整的测量回路，如下图所示。

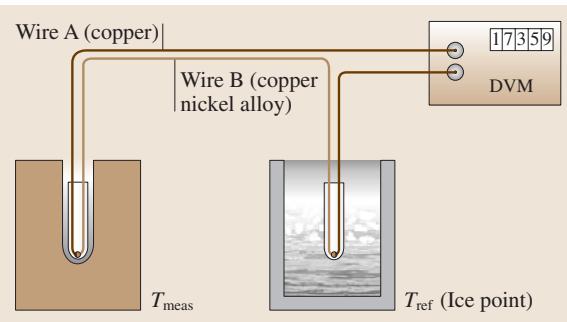

图1 热电偶基本工作原理示意图

一个关键的实践要点是，任何可能干扰测量的效应都只能在电路的均匀部分被排除。因此，电路中所有非均匀的部分——例如测量端接点、参考端接点以及电压表内部的连接点——都必须严格保持在等温状态。这也意味着，在布线时，应将接点的数量减少到绝对的最小值。为避免测量导线上的电流引起压降，干扰微弱的电压信号，必须使用高阻抗的电压表进行测量。

参考端：测量的“零点”基准

对于参考端的温度，最常用的基准是冰点（0°C）。这个选择的优势在于实现简单，且能提供足够的温度稳定性和均匀性。当然，也可以采用一个稳定在0°C以外的等温参考端，前提是其温度能够被精确测量。在这种情况下，需要从标准化的热电偶分度表中查出该参考温度对应的塞贝克电压，并对最终读数进行修正。

热电偶的类型与选择

针对不同的测量目标，业界开发了多种标准化的热电偶材料组合。表1列出了八种国际通用的热电偶类型及其关键参数。

表1 八种国际标准热电偶类型

每一种热电偶的材料或其组合对温度的响应特性都有精确的数学定义。制造商通常会保证其产品符合这些基于公式的标准化数据表，并提供1至3级的公差等级（在特定的温度范围内，1级：0.4%，2级：0.75%，3级：1.5%）。

误差来源与精度考量

在实际使用中，热电偶的大多数误差来源与其他类型的温度计相似，涉及热容、时间常数、浸入深度和热辐射等问题。而那些由材料特性或结构原理引入的特殊误差，则可以通过采购知名供应商的合格产品来规避。

为特定应用选择合适的热电偶，首要依据是制造商给出的温度范围。在工业环境中，如果对精度要求不高，使用标准的热电偶通常可以达到1%的不确定度。然而，对于高精度的测量需求，则应选用贵金属热电偶，如B、R和S型。它们的性能更加稳定，不确定度可优化至0.1%。

要实现如此高的测量精度，不仅需要正确选型，还涉及对整个测量链路的精细控制，包括接点处理、冷端补偿和信号采集等。这些环节的微小瑕疵都可能导致最终结果的显著偏差。这正是专业检测实验室的核心价值所在。
