核磁共振(NMR)谱图信息解析：从基本原理到高级效应

核磁共振（NMR）技术的核心在于探测量子世界中原子核的细微行为。并非所有原子核都能在磁场中产生响应。只有当原子核的质子数和中子数不都为偶数时，它才具备一个非零的核自旋量子数 I，从而成为NMR的有效探针。例如，常见的 ¹²C 和 ¹⁶O 就因其核自旋为零而无法被NMR直接观测。

每个具有核自旋的原子核，其磁矩大小由一个称为磁旋比（γn）的物理常数决定，这个数值是原子核种类的固有属性。在构成有机分子骨架的烃类化合物中，我们常常关注几种关键的同位素，其性质详见表1。其中，质子（¹H）、碳-13（¹³C）和氮-15（¹⁵N）的核自旋量子数均为1/2。这一特性，结合¹H极高的自然丰度和巨大的磁旋比γn，使其成为高分辨率NMR测量的首选核种。磁旋比γn越大，原子核在磁场中两个自旋能级的能量差就越大，布居数差也随之增大，最终表现为更强的磁化信号，这正是¹H具有高检测灵敏度的根本原因。为简化讨论，下文将主要围绕 I = 1/2 的核种展开。

表1. 用于大分子NMR分析的常见核素性质

^a 在2.35T典型磁场下孤立原子核的NMR共振频率

原子核自旋实际感受到的磁场B₀，并不仅仅是外部施加的磁场，它还会受到多种局部效应的调制。这些效应正是NMR谱图信息丰富性的来源。

化学位移 (Chemical Shift)：原子核的“电子邻里”

原子核并非裸露地存在，其周围环绕着电子云。当施加外部磁场时，这些核外电子会产生感应电流，从而生成一个额外的局部磁场，对外部磁场起到屏蔽或增强作用。

• s电子的各向同性屏蔽：由于s电子轨道呈球形对称，其产生的屏蔽场方向总是与外磁场相反，表现为各向同性屏蔽（如图1a所示）。
• π电子和d电子的各向异性效应：对于双键中的π电子等非球形对称的电子云，其产生的感应场则具有方向依赖性，即各向异性（如图1b所示）。

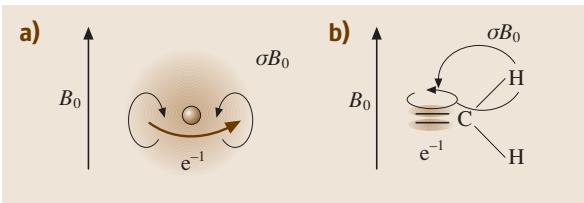

图1. 电子对磁场的屏蔽效应示意图，该效应是产生化学位移的根源。(a) s电子的各向同性屏蔽；(b) π电子的各向异性屏蔽。

这个由核外电子产生的附加局部磁场，使得原子核实际感受到的磁场与外磁场产生了一个微小的差异。由于屏蔽程度取决于原子核所处的化学环境（即周围的基团和成键情况），不同化学环境中的同种原子核，其共振频率就会出现微小的偏移。这个偏移量，我们称之为化学位移（δ）。

如图2所示，一个分子中处于两个不同化学环境的质子，会产生两个独立的信号峰。因此，通过解读化学位移，我们就能精确区分分子中不同位置的原子核，为结构鉴定提供第一手信息。化学位移的大小与外磁场强度成正比，为了方便比较，通常用一个无量纲的单位ppm（百万分率）来表示，即相对于标准参考物质共振频率的偏移量。

自旋-自旋耦合 (Spin-Spin Coupling)：穿“键”而过的相互作用

在图2的示意谱图中，可以观察到对应于不同化学位移的信号峰自身还发生了细微的分裂。这种现象源于自旋-自旋耦合，也常被称为J-耦合。这是一种通过化学键传递的间接相互作用。其机制可以这样理解：一个原子核的自旋状态会影响其周围成键电子的自旋，这种影响通过化学键中的电子交换作用，传递给相邻的另一个原子核。

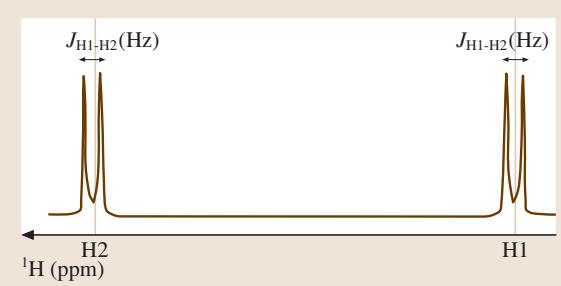

图2. 含有两种不同环境质子的分子NMR谱图示意，展示了化学位移和J-耦合现象。

与仅在极短距离内起作用的直接偶极-偶极相互作用不同，J-耦合可以跨越3到4个化学键的距离。一个关键特征是，J-耦合裂分的大小（用耦合常数 J 表示，单位为赫兹Hz）与外部磁场强度无关。J 值的大小、甚至符号，都取决于连接两个原子核的化学键的类型和数量，如图3展示了一些¹H-¹H和¹H-¹³C之间典型的耦合常数。因此，J 耦合常数为了解分子的立体构型和连接关系提供了宝贵信息。

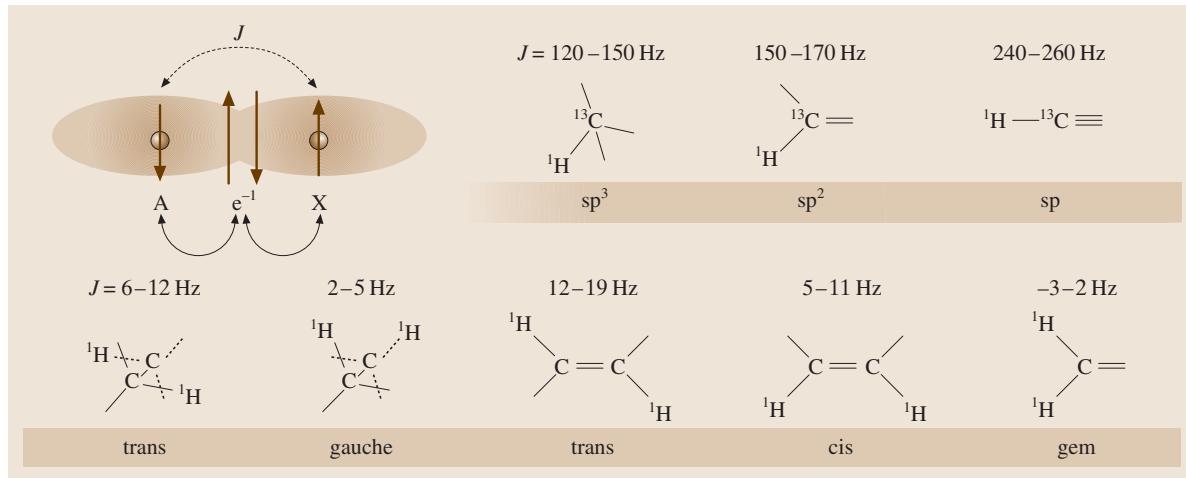

图3. 不同化学键连接下的J-耦合常数值示例。

核奥弗豪瑟效应 (NOE)：穿越空间的相互作用

除了通过化学键传递的J-耦合，两个原子核的磁矩还可以像微小的磁铁一样，通过空间直接发生经典的偶极-偶极相互作用。这种相互作用的强度与两个原子核磁旋比的乘积成正比，并随着核间距 d 的三次方（d^-3）迅速衰减。在抗磁性分子中，这种相互作用实际上只在两个质子间距小于约5Å时才较为显著。

这种通过空间的偶极-偶极相互作用是**核奥弗豪瑟效应（NOE）**的基础，而NOE是测定大分子三维构象的强大工具。

要理解NOE，首先需要了解核自旋体系的弛豫过程。当一个自旋体系被外界能量扰动后，它会试图恢复到热平衡状态。这个恢复过程主要通过两种途径：

1. 自旋-晶格弛豫 (Spin-Lattice Relaxation)：自旋体系通过翻转自旋，将激发能量释放给周围的“晶格”（即分子环境），恢复布居数平衡。其特征时间为T₁。
2. 自旋-自旋弛豫 (Spin-Spin Relaxation)：自旋体系不发生能量交换，仅通过相互作用导致自旋相位的退相干。其特征时间为T₂。

让我们通过一个简化的双质子体系（I和S，假设无J-耦合）来说明NOE的产生。在热平衡状态下，该体系的能级分布如图4a所示。现在，如果我们用特定频率的射频脉冲选择性地辐照S自旋，使其高低能级的布居数相等（饱和），如4b所示，体系的平衡就被打破了。

图4. NOE效应及弛豫过程示意图。（a）热平衡态下的双自旋体系能级图；（b）饱和S自旋后的非平衡态；（c）分子的运动（如扩散或旋转）引起局部磁场涨落，驱动弛豫过程。

体系为了恢复平衡，会启动弛豫。除了常规的单量子跃迁（W₁），偶极-偶极相互作用还会开启两种特殊的交叉弛豫路径：

• 双量子跃迁 (W₂)：两个自旋同时翻转（α_Iα_S ↔ β_Iβ_S）。
• 零量子跃迁 (W₀)：两个自旋同时反向翻转（β_Iα_S ↔ α_Iβ_S），这主要引起T₂弛豫。

这些交叉弛豫的发生，依赖于由分子运动（如旋转和扩散）引起的局部磁场涨落。当涨落频率与跃迁能量匹配时（ω₀τ_c ≈ 1，其中τ_c为分子运动的相关时间），弛豫效率最高。对于大分子或粘性溶液中的分子，τ_c较长，导致常规的W₁和W₂弛豫效率降低。然而，W₀跃迁的能级差极小（ω₀ ≈ 0），使其在分子运动较慢的体系中依然高效，主导了弛豫过程。

关键在于，当我们饱和S自旋后，通过W₀和W₂这两条交叉弛豫路径，这种扰动会传递给空间上邻近的I自旋，改变其能级布居数，进而导致I自旋的NMR信号强度发生变化。这种通过空间传递的信号强度变化就是NOE。通过测量NOE的强度，我们就可以推断出两个质子在空间上的距离，从而重构出分子的三维构象。

NOE谱图的精确测量和解析，对于揭示大分子的复杂空间结构至关重要，但同时也对实验条件和数据处理提出了极高的要求。这正是专业检测实验室的核心价值所在。
