X射线形貌术(XRT)对晶体缺陷的衬度成像解析

日期:2025-07-23 浏览:9

X射线形貌术(XRT)对晶体缺陷的衬度成像解析

在材料科学领域,对晶体内部缺陷如位错、堆垛层错的观测是理解材料性能、优化制备工艺的关键。X射线形貌术(X-ray Topography, XRT)正是这样一种强大的无损表征技术。其基本原理与透射电子显微镜(TEM)中的衍衬成像一脉相承,都是利用晶体缺陷周围的晶格畸变对衍射束的调制作用来成像。然而,由于X射线与电子在“光学”常数上的差异,两者在图像的解读上存在微妙而关键的区别。粗略地讲,XRT图像在性质上更接近于TEM的暗场像。

要准确解读XRT图像的衬度信息,一个核心的物理量是吸收参数 μt,其中 μ 是材料对X射线的线性吸收系数,t 则是样品的厚度。这个无量纲的乘积,直接决定了我们应该采用哪种衍射理论来分析图像。

μt 的值约等于1或更小时,意味着样品对X射线的吸收较弱。在这种情况下,运动学衍射理论(Kinematical Theory)便足以提供准确的解释。图1展示的便是一个典型案例,它是一张在籽晶生长过程中引入位错的硅(Si)单晶锭的透射XRT图像。

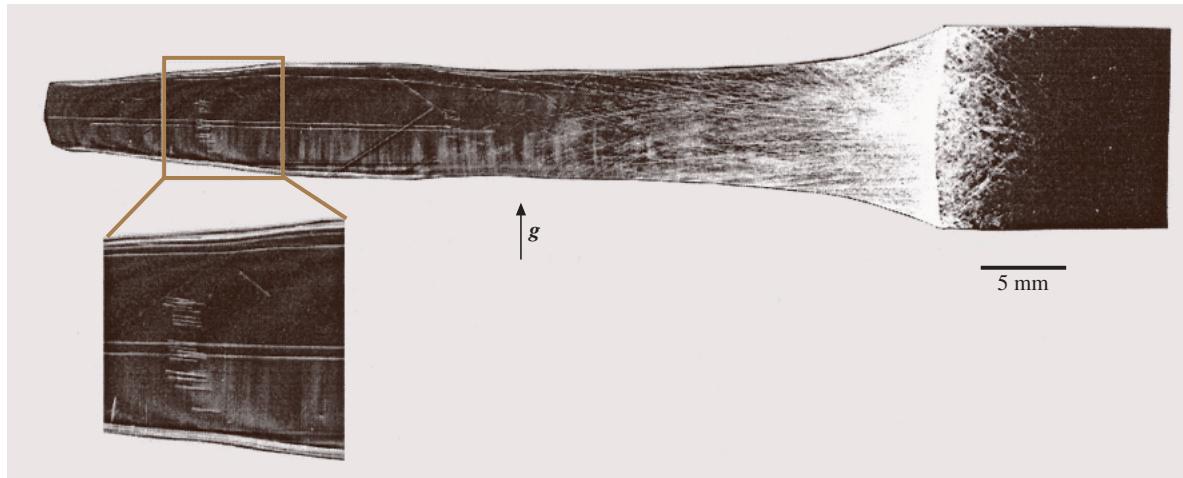

图1. 硅单晶锭在籽晶生长过程中引入的位错的透射XRT图像。样品厚度为0.6 mm。

在这张图中,位错呈现为明亮的白色衬度。对于厚度为0.6 mm的硅样品,其 μt 值约等于1,完全符合运动学理论的应用范畴。这种白色衬度的形成机理,本质上与TEM明场像中位错呈现为暗色衬度的原因相同,均源于运动学效应:在位错核心的近邻区域,晶格发生严重畸变,恰好使得该局部区域满足了布拉格衍射条件,从而将衍射束强烈地“反射”出来,在图像上形成亮衬度。

然而,当情况发生变化,μt 的值远大于1时,情况就变得复杂起来。此时,我们必须借助动力学衍射理论(Dynamical Theory)才能正确理解图像。图2展示了塑性变形后的砷化镓(GaAs)晶体中的位错图像,为我们提供了绝佳的范例。

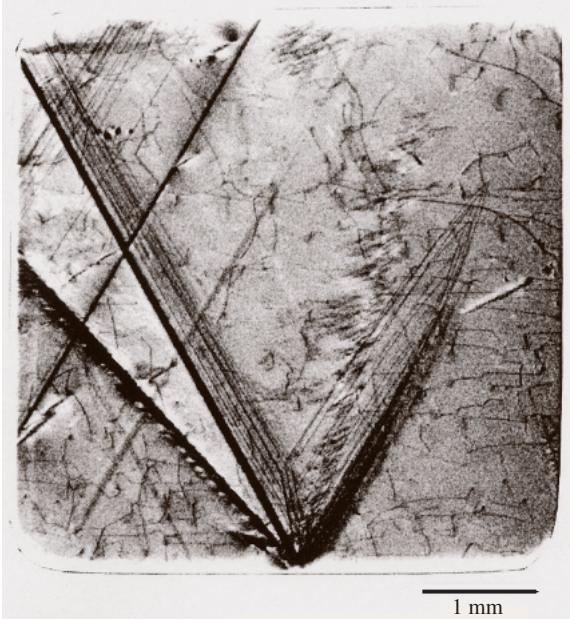

图2. 塑性变形后砷化镓(GaAs)晶体中位错的反常透射XRT图像。样品厚度为0.5 mm。

尽管这块GaAs样品的厚度(0.5 mm)甚至比之前的硅样品还要薄,但由于GaAs对X射线的吸收系数 μ 要大得多,导致其 μt 值高达10左右。在这种高吸收条件下,晶体本应是不透明的,但图像依然清晰可见,这种“反常透射”现象本身就是一种典型的动力学效应——博曼效应(Borrmann effect),即特定方向的布洛赫波(Bloch wave)能够沿着晶面通道低损耗传播。

与图1截然相反,图2中的位错呈现为暗色衬度。尽管对其进行定量的图像模拟和解释需要复杂的动力学理论计算,但其衬度来源的物理根源是明确的:在位错等严重塑性变形区域,晶体的完整性遭到破坏,导致衍射强度显著降低,从而在明亮的背景上形成了暗色图像。

从这两个案例的对比中可以看出,准确判读XRT图像需要对材料性质和衍射理论有深入的理解。特别是对于高吸收材料的分析,涉及复杂的动力学效应,对实验条件和数据解读提出了更高的要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术(河南)有限公司(原郑州三磨所国家磨料磨具质量检验检测中心),央企,国字头检测机构,专业的权威第三方检测机构,专业检测晶体缺陷,可靠准确。欢迎沟通交流,电话19939716636
