超越数据表：您的不透性石墨制品为何在“合格”参数下依然失效？

在精工博研，我们经常接到这样的求助：一位负责化工设备采购的工程师，他所选用的酚醛浸渍石墨换热器在远低于设计寿命时便发生了腐蚀性泄漏。供应商提供的出厂检测报告显示，材料的密度、强度等各项指标均在“合格”范围内。然而，生产线停摆造成的损失却是实实在在的。问题究竟出在哪里？

这个场景，对于许多工作在新能源、半导体、特种冶金和先进化工领域的工程师与科研人员来说，或许并不陌生。您手中的碳材料或石墨制品，明明规格书参数完美，但在实际应用中却表现得像一个“盲盒”——性能时好时坏，批次一致性差，甚至引发灾难性失效。

作为首席碳材料科学家，我可以明确地告诉您：问题往往隐藏在数据表之下，隐藏在那些常规检测无法触及的微观结构与工艺细节之中。本文将带您跳出参数的陷阱，从失效分析的视角，深度剖析不透性石墨材料那些“看不见的”致命缺陷。

一、性能的“先天基因”：石墨基体与浸渍剂的“双盲”博弈

不透性石墨的制造，本质上是用有机或无机“胶水”（浸渍剂）去填充多孔的碳/石墨骨架。这个过程看似简单，却是一场石墨基体与浸渍剂的“双盲”博弈。最终产品的性能，是两者在微观孔隙内相互作用的复杂结果，任何一方的微小偏离都可能导致宏观性能的崩盘。

1. 被忽视的“地基”：石墨基体的孔隙结构陷阱

我们来看一组数据。同样采用酚醛树脂浸渍，仅仅是基体石墨的初始假密度和外观不同，其浸渍后的机械强度便呈现出巨大差异。

表1：不同外观/密度的石墨基体浸渍后强度对比

从表中可以清晰地看到，采用“细密”外观的石墨基体（II类），其浸渍后的抗弯强度几乎是“粗糙/多孔”基体（I类）的两倍。

这里的核心痛点在于：

• 孔隙率 VS. 孔径分布： 您的供应商可能只告诉您材料的总孔隙率在20%~30%之间，但从未提供孔径分布、孔道曲折度以及“死孔”（封闭孔）的比例。一个拥有大量粗大、连通孔的基体，即使被树脂填充，其力学性能也远不如一个孔径细小、分布均匀的基体。
• 浸渍深度与均匀性： 对于大尺寸或结构复杂的部件，树脂能否均匀渗透到核心区域？是否存在仅表面浸渍、内部依然疏松的“夹心”结构？这直接决定了部件的承压能力和耐腐蚀的最后一道防线。

2. 浸渍剂的“化学指纹”：不只是“酚醛”或“呋喃”那么简单

浸渍剂的性质决定了不透性石墨的耐腐蚀性、耐温性等关键性能。但仅仅知道是“酚醛树脂”或“呋喃树脂”是远远不够的。

• 酚醛树脂： 耐多数酸和有机溶剂，但不耐强碱和强氧化性酸。其性能还与后续热处理密切相关。
• 改性酚醛树脂： 通过引入醚键等结构，显著提升了耐碱性能，适用于酸碱交替的严苛环境。
• 糠酮/糠醇树脂（呋喃系）： 兼具优良的耐酸碱性能，且耐温性稍高于普通酚醛树脂。但其固化过程对酸性催化剂极为敏感，工艺控制窗口更窄。
• 水玻璃（硅酸钠）： 能耐受高达350~400℃的高温和强氧化环境，这是树脂类浸渍剂无法比拟的。但其浸渍增重率低，力学强度提升有限，且工艺复杂。
• 沥青： 经高温炭化后可形成高密度、高强度的全碳质结构，适用于高温、高压、高导电/导热的特殊场景。

这里的核心痛点在于：

• 材料混用与批次差异： 您的供应商是否稳定使用同一种牌号、同一分子量分布的树脂？固化剂的种类和添加比例是否严格受控？这些微小的化学差异，正是导致产品性能波动的根源。
• “稳定”的假象： 一份列举了几十种“稳定”介质的清单（如原文中的应用列表）可能给您带来安全感，但它是否涵盖了您工艺中存在的微量杂质、变化的pH值或温度波动？真实的工业环境远比实验室烧杯复杂。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的“蛛丝马迹”，翻译成指导您工艺优化、供应链筛选和性能突破的“行动指南”。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的不透性石墨性能检测服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

二、工艺控制的“失之毫厘”：从数据表到现实性能的鸿沟

如果说基体和浸渍剂是“基因”，那么成型和热处理工艺就是“后天培养”，它同样能决定材料的最终“命运”。不透性石墨主要有浸渍、压型和浇注三种工艺，它们的性能差异巨大，绝不可混为一谈。

1. 压型石墨管：热膨胀的“过山车”

压型石墨（如石墨管）是将石墨粉与树脂混合后直接热压成型，其内部致密，机械强度通常高于浸渍石墨。但它的“阿喀琉斯之踵”在于热物理性能。

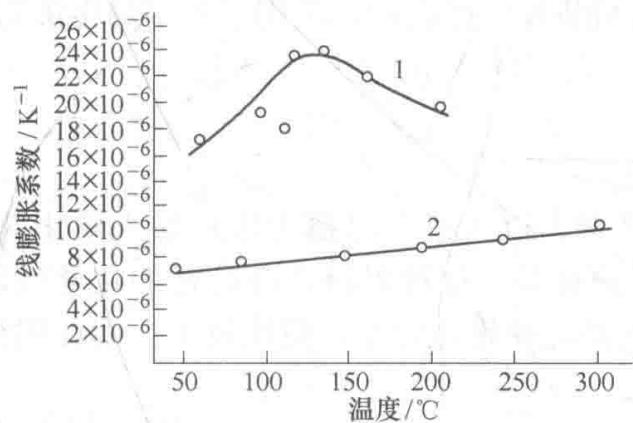

图1：酚醛石墨压型管线膨胀系数与温度的关系

观察图1中的曲线1，未经处理的酚醛石墨压型管，其线膨胀系数在130℃后急剧增大，在170℃达到峰值后又诡异下降。这种剧烈且非线性的热膨胀行为，对于需要承受冷热冲击的换热设备或加热器而言，是致命的。它会导致设备在运行中产生巨大的内部应力，造成结构变形、密封失效甚至开裂。

2. 高温炭化处理：性能的“双刃剑”

为了解决上述问题，一种常见的优化手段是对压型或浸渍制品进行高温炭化处理（例如300℃）。如图1曲线2所示，经过炭化，材料的线膨胀系数显著降低且变得平稳。同时，树脂炭化后，耐腐蚀性（特别是耐碱和部分强酸）也得到提升。

表2：酚醛石墨压型管炭化前后性能对比

这里的核心痛点在于：

• 看不见的工艺步骤： 您的供应商是否对产品进行了必要的炭化处理？处理的温度、升温速率和保温时间是否受控？这是一个典型的“良心”环节，也是质量失控的高发区。
• 性能的权衡（Trade-off）： 如图所示，热稳定性的提升是以牺牲部分机械强度为代价的。您是否基于真实工况，对这两者进行了正确的评估和取舍？

产品规格书上一个简单的“耐温170℃”，背后隐藏的是热处理工艺、残余应力和微裂纹等一系列足以决定生死的细节。

三、如何精准“解剖”不透性石墨：从失效分析到质量控制的系统性方案

当您的石墨制品出现问题时，仅凭一份简单的性能数据表是无法定位根源的。您需要的是一套如同法医解剖般的系统性检测方案，将材料的“前世今生”查个水落石出。

在精工博研，我们正是这样做的：

1. 微观形貌与孔隙分析 (SEM, MIP):

   • 目的： 揭示失效的物理根源。
   • 手段： 使用扫描电子显微镜（SEM）直接观察浸渍树脂与石墨基体的界面结合情况，寻找微裂纹、孔洞和未填充区域。通过压汞法（MIP）精确测定石墨基体的孔径分布和孔隙率，从源头评估其浸渍难度和潜力。

2. 物相与化学成分鉴定 (XRD, FTIR, Raman, TGA-MS):

   • 目的： 确认材料的“真实身份”。
   • 手段： X射线衍射（XRD）分析石墨的结晶度。傅里叶变换红外光谱（FTIR）和拉曼光谱（Raman）则像“分子指纹”一样，精准鉴定浸渍剂是酚醛、呋喃还是被其他物质“污染”。热重-质谱联用技术（TGA-MS）可以动态监测材料在升温过程中的分解行为，判断其固化/炭化程度，并捕捉挥发出的微量气体成分。

3. 热物理性能精准测量 (TMA/DIL, LFA):

   • 目的： 还原材料在真实工况下的行为。
   • 手段： 采用热机械分析仪（TMA）或热膨胀仪（DIL）精确绘制材料在整个工作温度区间的热膨胀曲线，捕获任何异常的膨胀或收缩点。利用激光闪射法（LFA）测量其在不同温度下的导热系数，为热场设计提供关键依据。

4. 工况模拟腐蚀测试:

   • 目的： 验证材料在特定化学环境下的真实寿命。
   • 手段： 根据您提供的工艺介质配方、温度和压力，进行定制化的挂片腐蚀实验，通过失重法、电化学分析和溶液成分分析，量化材料的腐蚀速率，预测其使用寿命。

通过这样一套“组合拳”，我们可以将一个模糊的“性能不合格”问题，解构为一系列清晰的、可追溯的原因：是基体孔隙结构不当？是树脂选型错误？还是热处理工艺缺失？唯有如此，您才能真正掌控您的材料供应链，从源头上杜绝下一次失效的发生。

当您的石墨材料性能与预期不符时，请联系我们。精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心）将为您提供专业的树脂浸渍石墨失效分析服务，助您洞悉材料背后的真相。垂询电话：19939716636
