超越规格书：为何你的碳/石墨制品性能总是不达预期？—— 一位首席科学家的深度剖析

在精工博研，我们每天都会面对来自新能源、半导体、特种冶金等前沿领域工程师们的困惑。一个经典场景是：两批次采购的石墨部件，供应商提供的规格书（Certificate of Analysis, CoA）几乎一模一样——相同的密度、相同的抗弯强度、相同的电阻率。然而，在实际应用中，一批次表现优异，另一批次却在远低于预期寿命时失效，导致生产线停摆或研发项目停滞。

问题出在哪里？答案藏在规格书的“留白”之处。传统的数据表单，仅仅是材料性能的冰山一角。决定碳/石墨材料在严苛工况下真实行为的，是其复杂的微观结构、工艺痕迹以及ppb（十亿分之一）级别的杂质分布。这些，恰恰是常规检测的盲区。

本文将以一名首席科学家的视角，带你跳出传统教材的框架，从“为什么会出问题”的角度，重新审视从普通炭材料到高性能不透石墨的每一个工艺环节，并揭示如何通过深度分析来驾驭这些“看不见”的变量。

1. “普通”石墨的“不普通”陷阱：一切始于孔隙

传统的人造石墨制备，始于将石油焦或沥青焦等骨料与沥青黏结剂混合、成型，并在约1000~1250°C下焙烧，形成炭坯。随后在2500~3000°C的高温下进行石墨化处理。这个看似成熟的工艺流程，每一步都埋藏着性能不一致的种子。

核心痛点：孔隙结构——性能失控的“原罪”

焙烧过程会因黏结剂的碳化和挥发而产生大量孔隙。这些孔隙的尺寸、形状和连通性，构成了材料的“先天基因”，直接决定了其后续的命运：

• 机械性能的阿喀琉斯之踵： 孔隙是天然的应力集中点。不规则的大孔隙会显著降低材料的机械强度，使其在热冲击或机械载荷下更容易开裂。您的石墨坩埚为何总在特定位置开裂？很可能就是该区域存在异常的孔隙集群。
• 热导率的“路障”： 石墨的高热导率依赖于规整的晶格传递声子。孔隙界面会强烈散射声子，形成热流的“路障”。因此，孔隙率高或孔径分布不均的区域，其局部热导率会远低于材料的标称值，在半导体热场等应用中造成温度场不均，直接影响产品良率。
• 后续处理的“无底洞”： 对于需要进行树脂浸渍或CVD/CVI致密化的材料，一个开放且均匀的孔网结构是成功的关键。若孔隙闭塞或分布极端不均，浸渍树脂或反应气体将无法有效渗透，导致致密化层厚度不均，甚至在内部留下致命的未填充区域。

解决方案：超越“孔隙率”，洞察“孔结构”

仅仅测量一个总的孔隙率数值是远远不够的。在精工博研，我们坚持使用多技术联用方案来绘制完整的孔隙“地图”：

• 压汞法 (MIP): 用于表征微米级的大孔和输运孔道，揭示材料的宏观渗透性。
• 气体吸附法 (BET/BJH): 精准分析纳米级的微孔和介孔，这些孔决定了材料的比表面积和表面活性。

只有将宏观与微观的孔结构信息结合，才能真正理解为何两块“相同”密度的石墨，一块能轻松完成浸渍，另一块却效果奇差。

2. 不透石墨的“貌合神离”：当树脂与石墨相遇

为了在腐蚀性流体环境中应用，我们需要用合成树脂填充石墨的孔隙，制成不透性石墨。常用的有酚醛树脂、呋喃树脂以及性能更优的二乙烯苯（DVB）树脂。然而，这一“填充”过程，远非想象中简单。

核心痛点：界面结合与热失配——失效的潜伏期

• 浸渍的“选择性”难题： 树脂能否均匀浸润并填充所有孔隙？这取决于树脂的粘度、表面张力以及与石墨基体的润湿角。如果工艺控制不当，树脂会优先填充大孔，而微小孔隙依然裸露，形成腐蚀介质的“秘密通道”。
• 固化过程的“内伤”：
  • 缩合型树脂（如酚醛树脂）： 固化时会释放水等小分子，若无法及时排出，会在材料内部形成微气泡或应力，导致使用温度受限（通常为170°C左右）。一旦超温，这些“内伤”就会发展为宏观裂纹。
  • 加成型树脂（如DVB）： 固化过程无小分子释放，耐温性更好。但其与石墨基体的热膨胀系数（CTE）差异依然存在。在反复的升降温循环中，界面处会产生剪切应力，长期服役后可能导致界面疲劳、脱粘，最终丧失密封性。

案例剖析：耐高温不透石墨的性能差异

原文的图表揭示了一个关键细节：通过对浸渍DVB树脂的石墨进行更高温度的热处理，可以使树脂原位碳化，形成耐温性更高的“玻璃炭”封孔层。

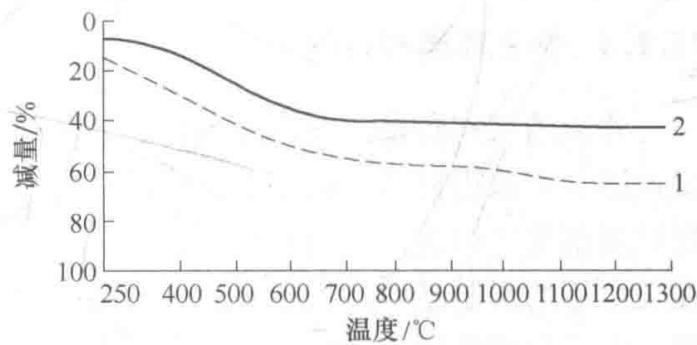

图1 DVB加热减量曲线

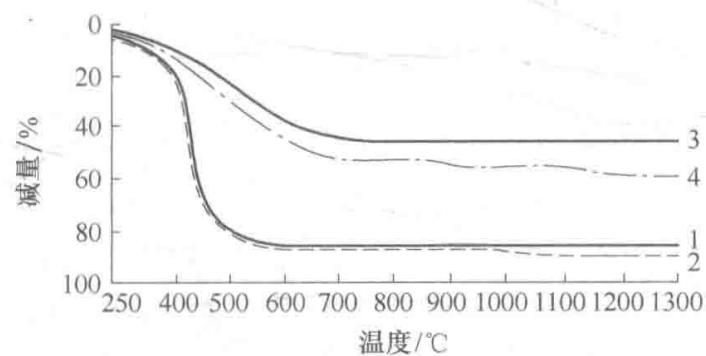

图2 FA加热减量曲线

这些热重（TGA）曲线不仅仅是减重数据。它们是工艺优化的指纹图谱。例如，曲线3和4对比显示，经过250°C空气预处理的样品，其后续高温处理的残碳率更高。这背后的机理是，低温预氧化在聚合物链上引入了含氧官能团，促进了后续热解过程中的交联，抑制了小分子的裂解挥发。这是一个典型的、无法从最终产品规格书中看出的“工艺诀窍”。

解决方案：从失效结果倒推微观证据

当您的不透石墨部件失效时，我们需要成为“材料侦探”。通过扫描电镜（SEM）观察断口形貌，可以清晰地判断是石墨基体断裂、树脂断裂还是界面脱粘。结合能谱分析（EDS），可以确定腐蚀介质是否沿着特定路径（如未完全填充的孔隙）侵入。这对于界定责任、改进工艺或选择更合适的材料至关重要。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的不透石墨失效分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

3. 石墨化度与纯度：高端应用的“生死线”

从普通石墨到应用于半导体、新能源领域的高性能石墨，有两个核心指标变得极为苛刻：石墨化度和纯度。

• 石墨化度： 指的是碳原子排列形成规整石墨层状结构的程度。它直接影响材料的导电/导热性、抗氧化性和自润滑性。在锂电池负极中，不均匀的石墨化度会导致锂离子嵌入/脱出动力学不一致，形成“析锂”的诱因，严重影响电池的安全性和循环寿命。
• 纯度： 在半导体行业，石墨热场部件中的钠、钾、铁等碱金属或过渡金属杂质，在高温下会挥发并扩散到硅晶片中，形成载流子复合中心，直接导致芯片失效。这里的纯度要求，已经深入到ppb甚至ppt（万亿分之一）级别。

核心痛点：宏观平均值掩盖了致命的局部不均

您的供应商可能会提供一个整体的石墨化度（如通过X射线衍射XRD测得的d₀₀₂层间距）和一份元素分析报告。但真正的“杀手”是局部的：

• 石墨化度的不均匀性： 一个大的石墨部件，其中心和边缘在石墨化炉中经历的热历史可能完全不同，导致石墨化度存在梯度。常规XRD取样只能得到一个“平均良好”的结果，却无法发现那些作为性能短板的“欠火区”。
• 杂质的“聚集”而非“分散”： ppb级的杂质，如果是均匀分散的，其危害可能尚可接受。但如果它们在晶界或孔隙表面富集，就会在局部形成高浓度的污染源。

解决方案：从“看平均”到“看分布”

• 石墨化度表征： 我们结合使用XRD进行宏观平均定性和拉曼光谱（Raman Spectroscopy）进行微区分析。通过拉曼mapping，可以绘制出样品表面I_D/I_G比值的分布图，直观地识别出那些结晶不完美的区域，为工艺优化提供精确制导。
• 高纯石墨杂质分析： 对于ppb级的痕量元素，常规的分析手段已无能为力。我们采用高分辨辉光放电质谱（GD-MS）等先进技术，不仅能提供超高灵敏度的全元素扫描，还能进行深度剖析，揭示杂质元素从表面到内部的分布情况，精准锁定污染源。

结论：用科学的眼睛，看透你的碳材料

从多孔的炭砖到精密的不透石墨换热器，再到超高纯的半导体石墨舟，碳材料的世界远比规格书上呈现的要复杂。性能的稳定性和可靠性，源于对从原料到最终产品全链条工艺中微观结构演变的深刻理解和严格控制。

下一次，当您面对棘手的材料问题时，请不要仅仅停留在规格书的对比上。深入其微观世界，那里有您想要的答案。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的碳石墨材料综合表征服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

附：相关性能数据参考

表1 耐热不透石墨制品的物理特性（示例）

注：数据源自原文，展示了不同处理工艺对最终性能的显著影响。

表2 不透石墨材料的耐腐蚀性简表（部分）

注：此表仅为通用参考。实际耐腐蚀性与浸渍树脂类型、固化工艺及具体工况密切相关，需进行针对性评估。
