石墨电极性能解构：为何您的电解槽能耗与寿命总是不及预期？

在精工博研，我们经常接到来自电化学领域工程师的棘手问题：“我们采购了两批石墨电极，供应商提供的规格书参数几乎一模一样——密度、电阻率、抗弯强度都在允差范围内，但投入实际生产后，一批的寿命和能耗表现显著优于另一批。问题究竟出在哪里？”

这个问题精准地击中了传统石墨材料评估体系的要害。无论是历史悠久的氯碱工业、电池级二氧化锰电解，还是铝型材的阳极氧化，工程师们常常困惑于宏观性能参数与实际应用表现之间的巨大鸿沟。一份看似完美的规格书，并不能保证电极在严苛的电化学环境中稳定运行。

作为首席碳材料科学家，我将带您穿透参数的迷雾，从微观结构和痕量杂质的视角，重新审视决定石墨电极真实性能的那些“隐形杀手”。

1. 超越“总孔隙率”：孔结构如何决定电极的“慢性死亡”速率

原文中提到，在隔膜法食盐电解中，为延长石墨阳极寿命，会采用亚麻子油进行封孔处理。这是一个经典的、但略显粗放的工艺思路。它揭示了一个核心问题：孔隙是电化学腐蚀的“高速公路”。

然而，仅仅关注规格书上的“全气孔率/%”是远远不够的。两个孔隙率同为25%的石墨电极，其寿命可能相差数倍。真正的差异在于：

• 孔径分布与连通性： 是大量无害的封闭微孔，还是少量贯通的、允许腐蚀性电解液深度渗透的宏观裂纹？后者会急剧增加电极的有效反应面积，导致阳极消耗速率失控，这在氯碱工业或二氧化锰电解中尤其致命。
• 孔道曲折度： 复杂的孔道结构会阻碍反应产物（如氯气）的快速逸出。在水银法氯碱电解这种电流密度高达 80-100 A/dm² 的工况下，气泡累积会造成局部过电位急剧升高，不仅增加能耗，还会加剧局部氧化，形成恶性循环。因此，对电极进行开孔、开槽的机械加工，本质上是在宏观层面优化气体逸出通道。

一份常规的物理性能检测报告无法回答这些问题。要精准预测电极的耐腐蚀性，必须借助**压汞法（MIP）和气体吸附法（BET）**联用，系统表征从纳米到微米级别的全范围孔径分布，才能真正建立孔结构与电极寿命之间的量化关系。

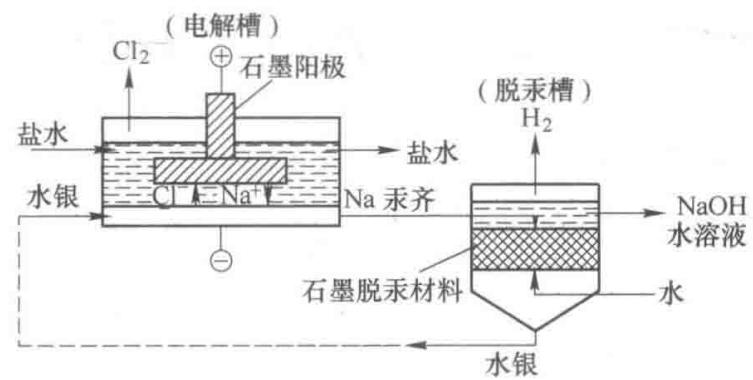

图1. 水银法食盐电解槽原理图

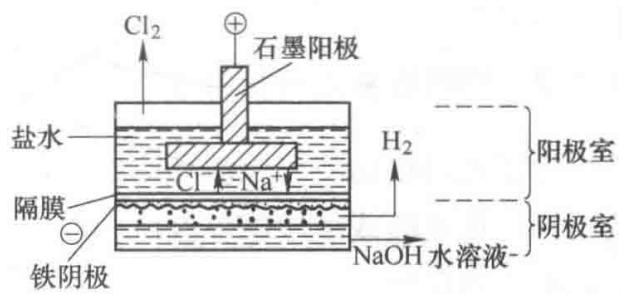

图2. 隔膜法食盐电解槽原理图

2. 致命的ppb级杂质：从“总灰分”到“元素指纹”的认知升级

规格书上的“灰分/%”是另一个极具迷惑性的指标。一个0.1%的总灰分，其具体元素构成可能千差万别，而对电化学反应的影响更是天壤之别。

原文中一个极佳的例子是水银法氯碱工业对原料焦炭中**钒（V）**含量的严苛限制（见下表1）。为什么？因为钒即使在极低浓度下，也会在阴极的汞齐表面析出，显著降低氢的析出过电位。这会导致本应用于还原钠离子的电流，被大量浪费在电解水产生氢气上，造成电流效率的断崖式下跌。

表1. 石墨电解板的代表性特性 | 类别
特性 | 水银法 | 隔膜法 | | :— | :—: | :—: | :—: | :—: | | | 普通品 | 高密度品 | 普通品 | 油处理品 | | 体积密度/Mg·m⁻³ | 1.66 | 1.72 | 1.66 | 1.76 | | 电阻率/μΩ·m | 7.5 | 7.0 | 7.5 | 7.5 | | 抗弯强度/MPa | 24.5 | 29.4 | 24.5 | 25.5 | | 灰分/% | 0.1 | 0.1 | 0.1 | 0.1 | | 钒含量/% | 10×10⁻⁴以下 | 7×10⁻⁴以下 | — | — |

这个案例告诉我们，对于高要求的电解应用，必须进行高精度的多元素成分分析。依赖传统的灰分测试，无异于盲人摸象。通过**电感耦合等离子体质谱法（ICP-MS）**等手段，获取材料ppb级别的“元素指纹”，才能识别出那些对特定电化学反应具有催化或毒化作用的“坏分子”，从而在源头上规避生产风险。

所以，当您的电解产品纯度不佳，或者能耗异常时，一份深入到ppb级别的石墨电极全元素分析报告，往往能提供意想不到的答案。

3. 从惰性到功能性：当石墨电极不仅仅是导体

在许多应用中，石墨电极并非完全惰性，其自身的物理化学性质深刻地影响着整个体系。

• 二氧化锰电解： 在电解制备电池级二氧化锰（EMD）时，石墨阳极表面会沉积产物MnO₂。此时，石墨不仅是导电体，还是产物沉积的基底。如果石墨的致密性不足，MnO₂会向内渗透，在刮板剥离产物时，渗透部分会成为应力集中点，导致电极破损、剥落，污染产品。因此，对这类电极的评估，除了常规性能，还需关注其微观表面形貌和致密性，这直接关系到生产的稳定性和成品率。

• 铝阳极氧化： 在铝的阳极氧化或电解着色工艺中，石墨作为对电极（阴极）。虽然其自身消耗不大，但其与金属导电部件的连接处却是一个薄弱环节。酸性电解液会通过石墨的孔隙侵蚀内部的金属导体，导致接触电阻增大甚至断路。原文提到的“接头部分需进行浸渍处理”，正是为了解决这一问题。这提示我们，对石墨制品的评估，必须考虑其在整个系统中的集成与连接问题。

• 电刷应用： 在船舶防腐蚀等特殊场景，石墨基电刷的性能直接由其与对偶材料（滑环）的接触电阻决定。如下表2所示，银-石墨电刷与银合金滑环的组合，其接触电阻（<20mV）远优于电化石墨与钢的组合（>500mV）。这说明，材料的选型必须与应用场景高度匹配，单纯的材料属性无法定义其最终性能。

表2. 各种滑环和电刷的接触电阻 | 对偶 | | | | :— | :— | :— | :— | | 滑环 | 电刷 | 接触电阻 (10A/cm²时) | 优劣 | | 钢 | 电化石墨 | 500mV以上 | × | | | 铜-石墨 | 200~300mV | △ | | 铜合金 | 铜-石墨 | 100~200mV | ○ | | | 银-石墨 | 100mV | ○ | | 银合金 | 银-石墨 | 20mV | ◎ |

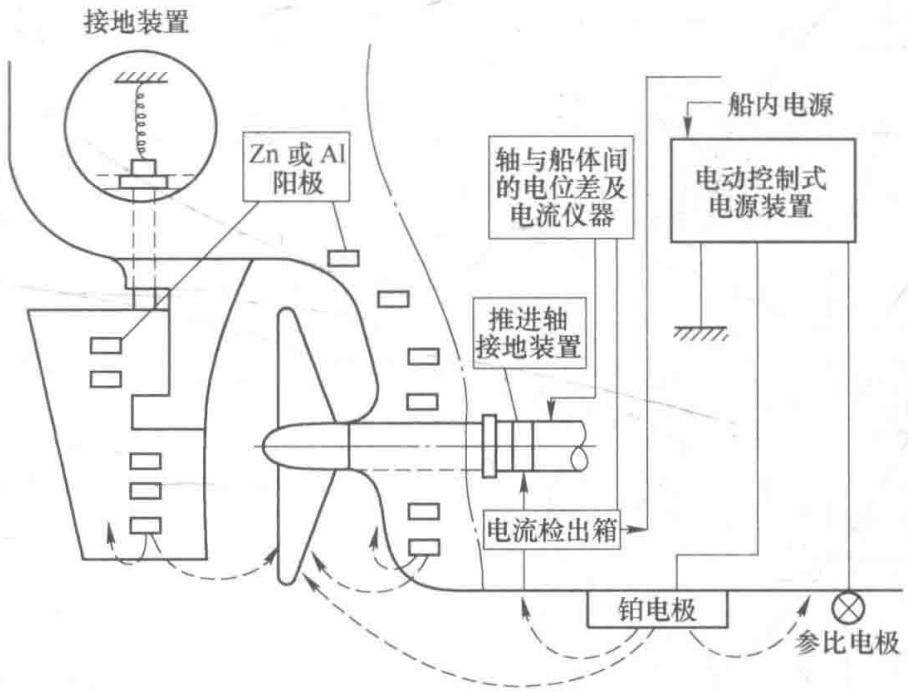

图3. 螺旋桨防蚀装置简图

结论：从“看参数”到“做诊断”

历史和技术的发展，使得石墨在部分传统电解领域（如氯碱工业）已被金属阳极取代。然而，在更多新兴和特种领域，石墨及其复合材料依然是不可或缺的关键角色。

回到开篇的问题，为何规格书一致的石墨电极，性能却天差地别？答案就隐藏在那些常规检测无法触及的微观世界里：是孔隙的分布形态，是痕量杂质的种类与含量，是材料微观结构在特定工况下的动态演变。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的石墨电极性能检测服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636
