碳石墨机械部件性能的深度解析与失效溯源

日期：2025-07-21 浏览：82

碳石墨机械部件性能的深度解析与失效溯源

典型的一个场景是：一位来自半导体设备领域的工程师，他拿着两批次石墨轴承的规格书，几乎一模一样的密度、硬度、抗折强度，但一批在设备中稳定运行数千小时，另一批却在几百小时内就出现异常磨损，甚至导致真空系统污染。

“为什么？”他问。这正是问题的核心。

对于在新能源、半导体、特种冶金等尖端领域工作的工程师而言，碳-石墨材料（如机械密封环、轴承、坩埚、热场部件）的性能远非规格书上那几个宏观参数所能定义。那些看似详尽的表格，往往只描绘了材料性能的“最大公约数”，却掩盖了决定其在严苛工况下生死存亡的关键细节。本文将带你跳出参数表的陷阱，从微观结构和服役环境的交互作用出发，理解碳石墨材料真正的性能逻辑，并揭示失效的根本原因。

一、自润滑性的“真相”与“陷阱”

教科书告诉我们，石墨的层状晶体结构（原子在层内强共价键结合，层间是微弱的范德华力）是其自润滑性的来源。这没有错，但这只是故事的开头。

在实际工况中，石墨的低摩擦系数并非源于其本体的直接滑动，而是在对磨件（通常是金属）表面形成一层高度取向的、极薄的**“转移膜”**。摩擦行为因此转变为石墨转移膜与石墨本体之间的滑动。这层膜的建立、稳定与修复能力，才是润滑性能的关键。

这里的陷阱在于：

环境依赖性： 这层转移膜的形成，极度依赖环境中微量的水分子或氧分子。这些分子会饱和石墨片层边缘的悬空键，降低层间剪切阻力。这就是为什么普通石墨在高真空或极干燥的惰性气氛中会丧失润滑性，摩擦系数骤增，发生灾难性的“粉尘磨损”。对于半导体真空设备、空间应用等领域的工程师来说，这是一个致命的坑。
对偶面选择性： 并非所有金属都能与石墨形成稳定的转移膜。例如，石墨与镀铬层、铸铁对磨时，能快速形成优质的润滑膜。但与铜、铝及其合金对磨时，效果往往不尽人意，磨损率可能高出数倍。如下图所示，同一种石墨材料在相同载荷下，与不同金属对磨，其磨损率差异巨大。

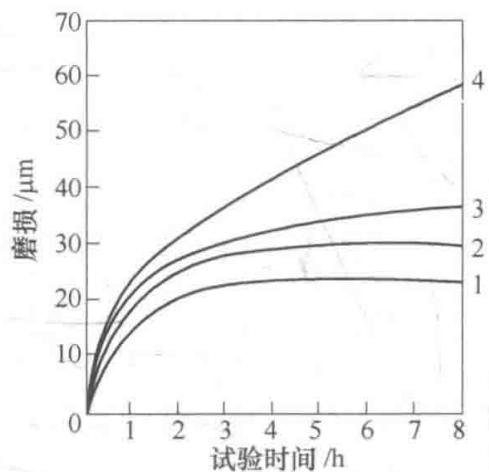

图1 A-1500石墨材料与不同金属对磨时的磨损率差异

专家的视角： 一份合格的材料评估，绝不能只看摩擦系数值，而必须通过模拟真实工况（温度、压力、速度、气氛、对偶材料）的摩擦磨损测试，来评价其转移膜的形成动力学、稳定性及磨屑形态。这才是预测其长周期服役行为的唯一可靠途径。

二、力学性能的“误区”：强度、硬度与脆性

碳石墨材料的力学性能充满了“反常识”。

高温下的反常增强： 与金属材料在高温下强度剧降相反，石墨的强度随着温度升高而增加，在2400℃左右达到峰值，约为室温强度的两倍。这一特性使其成为高温结构件的理想选择。
强度的各向异性与脆性： 碳石墨是典型的脆性材料，其抗压强度通常是抗拉强度的4-5倍。这意味着在设计中必须使其主要承受压应力，避免拉应力。但更隐蔽的问题是，由于制造过程中石墨颗粒的取向，其力学和热学性能（如线膨胀系数）在不同方向上存在显著差异。如果你的零件受力方向与材料的主取向不匹配，其实际承载能力将远低于规格书上的标称值。

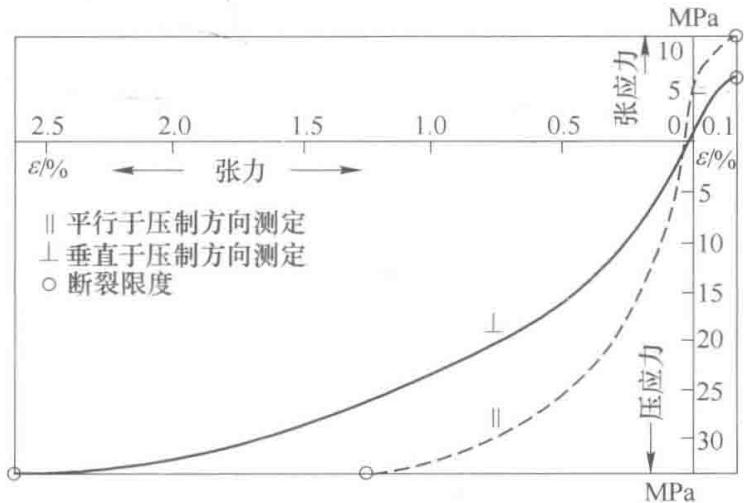

图2 石墨材料力学性能的各向异性

专家的视角： 失效分析不能止步于“强度不足”。我们需要通过SEM（扫描电子显微镜）观察断口形貌，判断是沿晶断裂还是穿晶断裂；通过CT扫描进行无损检测，探查材料内部是否存在致命的微裂纹或孔隙聚集区。这些微观缺陷，才是导致宏观强度不达标的“元凶”。

三、浸渍改性：性能的飞跃还是新的“阿喀琉斯之踵”？

纯碳石墨材料存在天然的孔隙（通常高达10-25%），这限制了其在密封和高强度场合的应用。因此，浸渍改性应运而生。

1. 浸渍树脂：酚醛(F)、环氧(H)、呋喃(K)的选择困境

通过浸渍树脂（如酚醛、环氧、呋喃）可以有效封堵孔隙，提高气密性和机械强度。但代价是什么？

耐温性牺牲： 材料的最高使用温度不再由石墨本身决定，而是被浸渍树脂的耐温极限牢牢钉死。酚醛树脂通常不超过180℃，环氧和呋喃稍高，但也难以逾越220℃。在摩擦产热下，一旦界面温度超过树脂的软化点，摩擦系数会急剧攀升，导致材料迅速失效。
耐腐蚀性重定义： 材料的耐腐蚀性能变成了石墨基体和浸渍树脂的“短板效应”。例如，酚醛浸渍石墨耐酸不耐碱，而呋喃和环氧浸渍石墨则对碱性介质有更好的耐受性。选错浸渍剂，意味着在特定的化学环境中，零件会从内部被腐蚀瓦解。

2. 浸渍金属：强度与腐蚀的博弈

为了获得更高的强度、韧性和导热性，浸金属（如巴氏合金、铝、铜、锑）成为更优选。

浸锑石墨的优异表现： 在高负荷、高速、强碱等极端工况下，浸锑石墨表现突出。锑与钢不易粘着，能显著提高PV值（压力×速度），且耐碱性优良，使其成为化工泵等关键设备密封件的首选。
新的腐蚀软肋： 金属的引入，也带来了新的电化学腐蚀风险。原本耐酸的石墨，在浸渍了铝或巴氏合金后，将变得对酸性介质极为敏感。下表清晰地展示了这种性能的转变。

表1 浸渍金属后炭石墨材料的耐腐蚀性能变化

介质	浓度/%	纯炭石墨	浸巴氏合金	浸铝合金	浸铜合金
盐酸	36	+	-	-	-
硫酸	50	+	-	○	-
氢氧化钠	50	+	-	-	+
海水		+	+	-	+

注：+为稳定, -为不稳定, ○为尚稳定。

专家的视角： 对于改性碳石墨材料，分析必须深入到“相”的层面。一份真正有价值的检测报告，不仅要告诉你材料的宏观性能，更要通过热重分析（TGA）精确测定树脂的实际热分解温度和含量，通过金相与SEM/EDS分析评估金属浸渍的均匀性、与基体的结合界面质量，并通过针对性的化学浸泡实验来验证其在真实介质中的长期稳定性。

所以，回到最初的问题：为什么两批规格书一样的石墨轴承，性能天差地别？

答案可能隐藏在：

石墨化度的细微差异，影响了导热和本征润滑性。
原料颗粒与粘结剂形成的微观孔隙结构不同，导致浸渍效果和应力集中点不同。
浸渍工艺的波动，造成树脂/金属在材料内部的分布不均或与基体结合不良。
ppb级的痕量金属杂质，在特定工况下催化了材料的异常氧化或腐蚀。

这些，都是一张简单的规格书永远无法告诉你的。一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的碳石墨材料检测服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

四、涂层技术：终极防护还是华丽的“蛋壳”？

为了突破石墨基体在抗氧化、耐磨损上的天花板，表面涂层技术（如SiC、MoSi₂、Ti-Be合金等）被寄予厚望。理论上，一层致密的陶瓷或金属陶瓷涂层可以赋予石墨优异的性能。

然而，涂层的失效往往是灾难性的。其核心挑战在于涂层与石墨基体的界面：

热膨胀系数（CTE）失配： 石墨的CTE极低，而大多数陶瓷涂层的CTE远高于它。在剧烈的温度循环中，CTE失配会产生巨大的界面应力，导致涂层开裂、剥落。
附着力不足： 涂层与石墨基体能否形成牢固的化学或物理结合，是决定其寿命的关键。
涂层缺陷： 涂覆工艺中产生的针孔、微裂纹，会成为腐蚀介质或氧气入侵的通道，从内部瓦解防护。

专家的视角： 评价一个涂层石墨的好坏，远不止看它是什么材质。必须借助划痕测试来量化其结合力，通过高倍显微镜检查涂层均匀性和缺陷，利用热冲击实验来评估其在温度骤变下的稳定性。只有这样，才能确保这层“铠甲”是真正的坚固可靠，而非一触即碎的“蛋壳”。
