电机碳刷结构失效分析与深度检测策略

当一台高速牵引电机或大型风力发电机因换向火花异常而停机，工程师们往往第一时间将矛头指向碳刷。然而，一份来自供应商、参数齐全的规格书（CoA）摆在面前：电阻率、硬度、强度均在允收范围内。问题究竟出在哪里？这正是无数研发和品控工程师面临的困境——规格书上的数据，与产品在严苛工况下的实际表现，为何会存在一道鸿沟？

答案往往隐藏在规格书无法呈现的、更深层次的结构细节之中。一个碳刷，远非一块简单的“碳块”，它是一个精密的、多物理场耦合的微观系统。任何一个结构环节的失控，都可能成为整台电机“阿喀琉斯之踵”。

1. 各向异性：被忽视的性能“方向盘”

教科书告诉我们，模压成型的石墨制品具有各向异性。但这个概念在实际应用中意味着什么？它意味着，您手中的碳刷，在不同方向上，其性能表现判若两人。

在压力作用下，片状的石墨颗粒会倾向于与压力面平行排列。这就导致了：

• 电学特性： 垂直于压力面（通常是刷体的厚度方向 t）的电阻率 ρ⊥ 远大于平行于压力面（宽度 a 和高度 r 方向）的电阻率 ρ∥。对于某些牌号，这个比值 ρ⊥ / ρ∥ 甚至可以高达5倍以上。

• 力学与热学特性： 同样的，线膨胀系数、抗压强度、硬度等也呈现出显著的方向性。

为什么这至关重要？

在电机换向过程中，碳刷的厚度 t 方向横跨换向片。我们需要这个方向具备较高的电阻，以有效抑制换向片间的瞬时短路电流，这是改善换向性能、抑制火花的关键。如果加工时切割方向错误，将低电阻的 ρ∥ 方向用作厚度 t，无异于为短路电流铺设了一条“高速公路”，其后果就是电弧、过热和异常磨损。

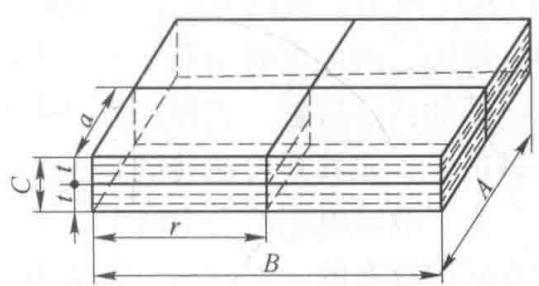

图1：碳刷毛坯的正确切割方法——确保性能关键的厚度t方向拥有最高电阻率

检测的陷阱： 您的供应商提供的电阻率，是哪个方向的？是足以反映真实工况的 ρ⊥，还是仅仅是一个平均值，甚至是一个“看起来更好看”的 ρ∥？没有对三个轴向进行独立的碳刷各向异性测试，就断言其电性能合格，是极其危险的。

2. 机械结构与动态稳定性：从“静配”到“动稳”的挑战

碳刷的几何形状和与刷握的配合，决定了它在高速旋转和振动环境下的“舞姿”。一个看似简单的配合间隙，背后是复杂的动态力学平衡。

• 直刷握（径向式）： 结构简单，但对间隙和加工精度要求极高。间隙过大，摩擦力会轻易让电刷在可逆转电机中发生歪斜、啃边，导致接触不良；间隙过小，热膨胀或粉尘可能导致卡塞。

• 斜刷握（前倾/后倾式）： 通过精巧的角度设计，将弹簧压力分解。在前倾式刷握中，可以产生一个与摩擦力方向相反的切向分力。当这个分力与摩擦力大小接近时 (f₂ ≈ μP₃)，电刷如同悬浮在刷握中，能自由随动，实现极高的动态稳定性。

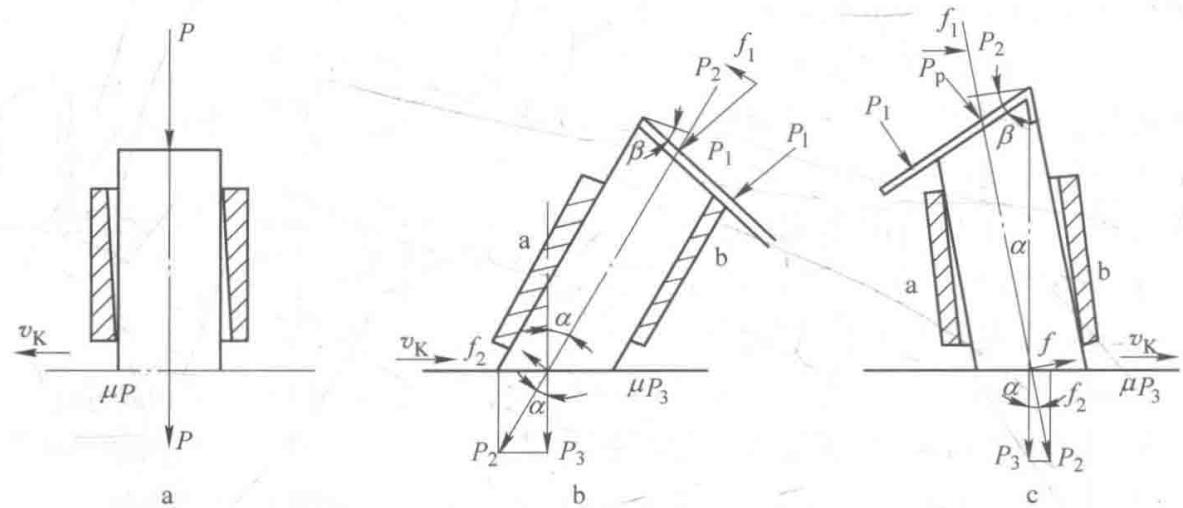

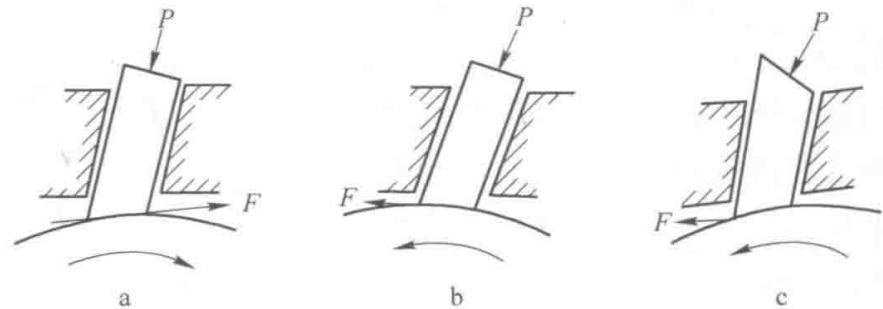

图2：不同刷握中电刷的受力分析，揭示了动态稳定性的力学根源

失效的根源：当您的电机出现不明振动、异常噪音或换向器表面出现“搓板”状磨损时，问题可能并非出在材料本身，而是碳刷的几何公差、表面粗糙度或与刷握的匹配设计上。例如，标准要求侧面粗糙度 Ra 为6.3μm，但如果批次产品的粗糙度发生漂移，将直接改变其与刷握壁的摩擦系数，打破原有的力学平衡。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的电机碳刷结构与性能综合评估服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

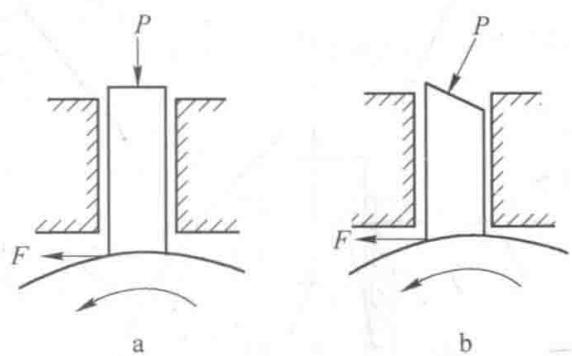

图3：径向式电刷

图4：前倾式与后倾式电刷

3. 刷辫连接：被隐藏的过热点和断裂源

电流并非直接流入刷体，而是通过刷辫（导线）引入。这个“刷体-刷辫”连接点，是整个电流通路上一个至关重要却又极易被忽视的界面。其可靠性直接决定了电刷的寿命和安全性。

行业内存在多种固定方法，每种都有其适用场景和潜在风险：

• 填塞法 (T)： 通过金属粉末填塞压实，接触电阻小，连接牢固。但对多孔或软质刷体，可能因压实应力导致微裂纹，埋下早期失效的种子。

• 扩铆法 (K)： 机械连接，工艺稳定。但对于非金属石墨刷，若无预先的槽内镀铜处理，接触电阻会偏高，成为潜在的过热点。

• 焊接法 (H)： 使用焊锡连接。需要警惕的是，焊接高温可能对刷体局部造成热损伤，改变其微观结构，影响性能。

• 模压法 (Y)： 在压制刷体时一体成型。这种方法对工艺控制要求极高，烧结过程中的温度曲线必须精确控制，以防损坏导线。

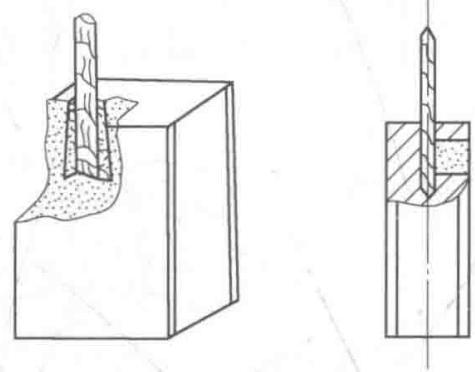

图5：填塞法固定导线

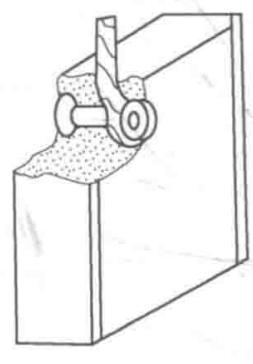

图6：扩铆法固定导线

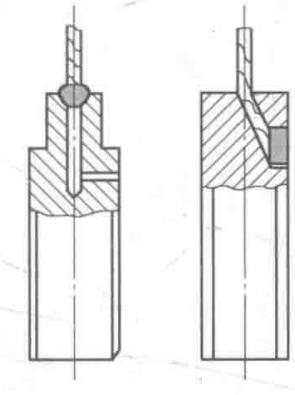

图7：焊接法固定导线

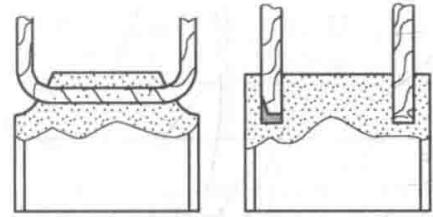

图8：模压法固定导线

诊断的关键指标：

• 刷体与刷辫的接触电阻： 标准要求在mΩ级别（见表3）。一个看似微小的电阻值，在大电流下 (P = I²R) 会产生巨大的热量，导致连接点温升失控，加速氧化，形成恶性循环，最终烧毁。

• 刷辫的脱出拉力： 这不仅是机械强度的体现，更是连接工艺稳定性的直接证据。尤其是在高振动工况下，不足的结合力会导致连接疲劳，最终断裂。

4. 结构参数的量化与质量控制

将上述的“隐患”转化为可量化、可追溯的质量控制点，是实现碳刷高可靠性的唯一途径。这需要一套超越常规的检测体系。

• 尺寸与公差（见表1）： 使用高精度三维扫描或影像测量，不仅能验证 t, a, r 的基本尺寸，更能评估垂直度、平行度等形位公差，这些对动态稳定性至关重要。

• 刷辫长度与测量基准（见图9，表2）： 统一的测量标准是保证不同批次、不同供应商产品可比性的基础。

• 接触电阻与脱出拉力（见表3，表4）： 必须作为来料检验和出厂测试的关键项。对于关键应用，甚至需要进行热循环或振动老化后的性能测试，以模拟真实服役条件。

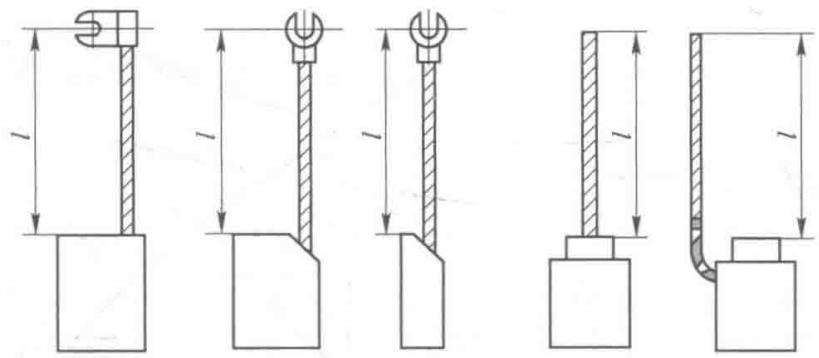

图9：刷辫长度的标准化测量位置

附录：关键结构参数标准参考

表1：电刷主要尺寸的允许公差 (mm)

注：数据源于历史标准，仅供设计原理参考。

表2：刷辫的有效长度及公差 (mm)

表3：刷体与刷辫的接触电阻

表4：刷辫脱出刷体的拉力 (填塞法)

注：表中仅列出部分规格作为示例。

结论：从“符合标准”到“解决问题”

碳刷的可靠性，是一个由材料、结构、工艺和应用共同决定的系统工程。当产品失效的矛头指向碳刷时，一份简单的规格书远不足以作为判断依据。唯有深入其内部，对各向异性、机械公差、界面结合等核心结构特征进行系统性的碳刷失效分析和深度检测，才能真正定位问题的根源，从而指导选材、优化设计、管控供应链，最终实现从“符合标准”到“解决问题”的跨越。
