超越规格书：碳-石墨电触点材料的性能一致性与失效根源诊断

日期：2025-07-21 浏览：39

超越规格书：碳-石墨电触点材料的性能一致性与失效根源诊断

您是否遇到过这样的困境：两批次的银-石墨触点，来自同一供应商，规格书上的电阻率、硬度、金属含量几乎完全一致，但在高负载开关测试中，一批表现稳定，另一批却在数千次开断后出现严重的电弧烧蚀和接触电阻急剧升高，最终导致整个模块失效。

问题出在哪里？是供应商的工艺漂移，还是您的设计工况触及了材料性能的某个隐藏边界？

传统的炭-石墨电触点知识告诉我们，其优异性能源于：

不熔接性： 石墨独特的层状晶体结构和高达3620K的升华点，使其在电弧高温下不易与对偶电极发生熔焊。
耐电弧性： 维持碳电弧需要更高的电压，且其高汽化热意味着在同等能量下，材料的烧蚀量更少。
稳定的接触面： 碳材料不易形成高电阻率的氧化膜，保证了接触电阻的长期稳定性。

这些经典理论完美解释了为什么碳-石墨及其金属复合材料（如铜-石墨、银-石墨）在断路器、继电器、集电滑块和各类电刷中不可或缺。然而，这些宏观优势并不能解答开篇那个棘手的问题。规格书上的参数，仅仅是材料性能的“冰山一角”。水面之下的微观世界，才是决定其服役寿命与可靠性的真正战场。

一、表象之下：决定电触点生死的微观结构“指纹”

一份典型的国产电触点材料规格书可能包含如下信息：

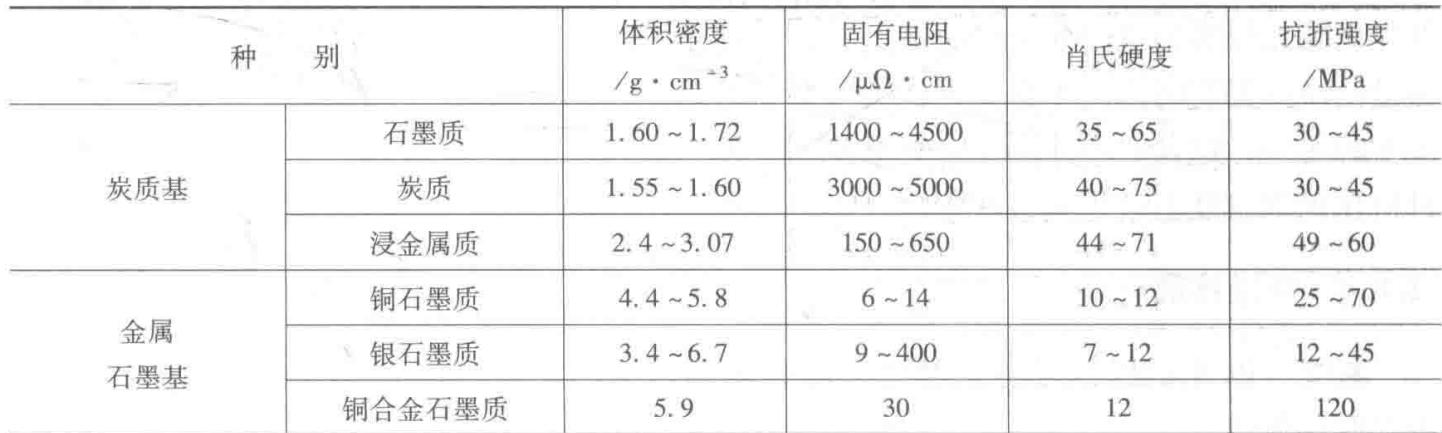

表1：传统电触点材料性能参数示例

型号	材质	肖氏硬度	电阻率/μΩ·m	金属含量/%	主要用途
C33	石墨质	10~35	8~20	-	控制器、分电器触点
C35	电化石墨	-	-	-	控制器、分电器触点
J385	铜-石墨	-	0.2	85	仪表用触点
C44	铜-石墨	10	0.05	95	开关用触点

这些数据在来料检验时至关重要，但它们无法回答更深层次的问题：

金属含量为85%的铜-石墨，其铜相是以何种形态分布的？是均匀弥散的骨架，还是孤立的团簇？
同为“石墨质”，其石墨化程度有多高？晶体结构的完美性如何？
除了标定的金属成分，是否存在ppb（十亿分之一）级别的、足以在接触面形成绝缘层的有害杂质（如Si, P, S）？

这些恰恰是导致性能“同参不同命”的核心变量。

1. 金属相分布：从“含量”到“构型”的认知跃迁

对于银-石墨、铜-石墨这类金属-石墨复合材料，金属相的含量固然重要，但其三维空间分布形态对性能的影响更为致命。

理想构型： 均匀连续的金属网络骨架，将石墨颗粒包裹其中。这种结构能提供优异的导电和导热通路，电流和热量可以被迅速传导和疏散，有效抑制局部过热和电弧的形成。
致命构型： 金属相呈孤立的岛状或团簇状分布在石墨基体中。这会导致导电通路曲折甚至中断，电流密度在局部急剧增高，形成热点。这些热点不仅是电弧的策源地，还会加剧石墨的氧化，导致材料快速劣化。

仅仅依靠测量金属总含量无法区分这两种天差地别的微观结构。

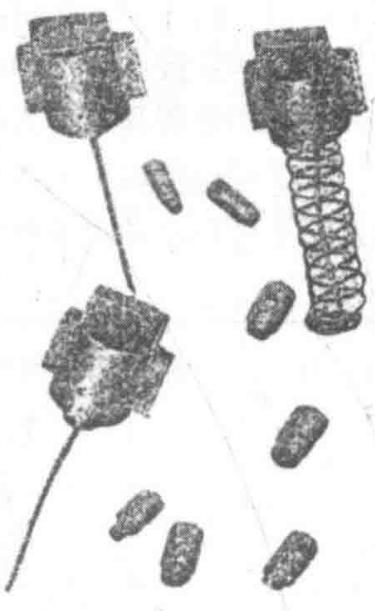

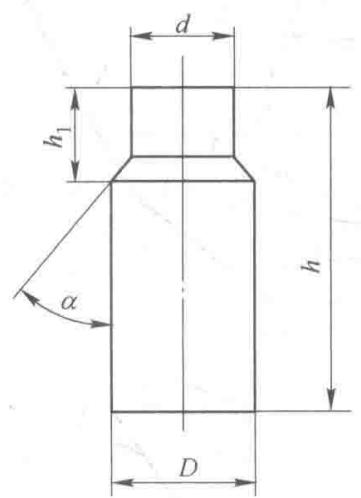

图1：各类电触点的宏观形貌

2. 石墨化度：被忽视的“血统”纯正性指标

对于纯炭/石墨或金属-石墨中的石墨相而言，“石墨化度”是衡量其晶体结构完美程度的关键指标。它直接关联到材料的导电性、导热性、自润滑性和抗氧化性。

高石墨化度： 意味着石墨的六方晶格结构规整，缺陷少，层间距d₀₀₂小。这对应着更高的电导率和热导率，以及更好的润滑性能。
低石墨化度（或无定形碳）： 存在大量结构缺陷，导电、导热能力差，且化学活性更高，在电弧作用下更容易被氧化或与其它物质反应，导致接触电阻不稳。

不同批次的石墨原料、不同的热处理（石墨化）工艺，都会导致石墨化度的显著差异。而这种差异，恰恰是造成电刷磨损率和接触压降不一致的重要内因。

3. 微量杂质：ppb级的“性能杀手”

在半导体领域，ppb级的金属污染是灾难。在高性能电触点领域，某些非金属杂质同样致命。例如：

硅（Si）： 在电弧的高温下极易被氧化成二氧化硅（SiO₂）。二氧化硅是优良的绝缘体，一旦在接触面富集，就会形成一层绝缘薄膜，导致接触电阻无限大，触点直接失效。
硫（S）、磷（P）： 这些元素可能与金属相反应，在接触面形成高电阻率的硫化物或磷化物，同样会劣化接触性能。

这些杂质可能来自石墨原料本身，也可能在粉末冶金或浸渍工艺中被引入。常规的成分分析方法往往忽略了对这些元素的ppb级精准监控。

二、诊断与确证：如何用现代分析技术看透电触点？

当您的电触点产品遭遇性能瓶颈或不明失效时，意味着您需要超越常规的规格书检测，深入其微观世界寻找答案。一份真正有价值的检测报告，应能将微观世界的‘蛛丝马迹’，翻译成指导您工艺优化、供应链筛选和性能突破的‘行动指南’。

扫描电镜-能谱分析 (SEM-EDS)： 这是洞察金属相分布的火眼金睛。通过高分辨率的背散射电子像，可以清晰分辨出原子序数不同的金属相和石墨相。结合EDS面扫描（Mapping），能够直观呈现银或铜在材料内部的三维网络连通性，从而对材料的导电/导热均匀性做出精准判断。这是进行金属石墨材料微观结构表征的首要工具。
X射线衍射 (XRD) 与拉曼光谱 (Raman)： 这是评价石墨“血统”的核心手段。XRD通过测量石墨的（002）衍射峰位置和半峰宽，可以精确计算出晶格层间距d₀₀₂和微晶尺寸L_c，从而定量评价石墨化度。拉曼光谱则通过分析D峰与G峰的强度比（I_D/I_G），来表征石墨晶体的缺陷密度。将两者结合，可以全面构建石墨相的结构信息，有效监控碳滑板接触电阻稳定性的材料学根源。
辉光放电质谱 (GD-MS) / 电感耦合等离子体质谱 (ICP-MS)： 这是追踪ppb级“性能杀手”的终极武器。这些技术拥有极高的灵敏度，能够对材料中从主量到超痕量的几乎所有元素进行全谱分析，精准锁定那些可能导致接触面污染或劣化的有害杂质。
X射线光电子能谱 (XPS)： 当需要对已失效的触点进行银石墨触点失效分析时，XPS是不可或 পেয়ে的表面分析技术。它能精确分析接触面几个纳米深度内的元素组成和化学价态，从而确定失效是源于氧化、硫化、还是外部环境污染。
