炭/石墨机械部件失效分析：从“材料牌号”到“微观根源”的诊断之路

日期：2025-07-21 浏览：69

炭/石墨机械部件失效分析：从“材料牌号”到“微观根源”的诊断之路

您是否遇到过这样的困境：一个刚刚更换的石墨机械密封环，明明与上一批次是同一牌号，性能参数表也别无二致，但在实际工况下，磨损速度却快得惊人？或者，您寄予厚望的碳/碳（C/C）复合材料刹车盘，在一次湿滑路面测试后，摩擦性能出现断崖式下跌，百思不得其解？

这些问题的根源，往往隐藏在产品规格书那几行简单的数字背后。密度、硬度、强度……这些宏观参数固然重要，但它们无法描绘出材料性能的全貌。真正的“魔鬼”，潜藏在微观结构的细节里。对于在新能源、高端装备、特种化工等领域工作的工程师而言，看不透这些细节，就意味着研发周期延长、生产良率不稳，甚至面临灾难性的设备失效。

本文将跳出传统教材式的材料罗列，从失效分析和质量控制的实战视角，剖析几类关键碳/石墨机械部件在应用中真正的痛点，并揭示如何通过深度的微观结构表征，找到问题的根源。

1. 动态密封件的“隐形杀手”：孔隙、浸渍与界面相容性

在各类泵、压缩机和反应釜中，炭/石墨密封环、活塞环、导向环是保障系统稳定运行的心脏部件。它们在高温、高压、腐蚀性流体和干摩擦的严苛环境下工作，其失效往往不是简单的“磨坏了”，而是一系列微观因素累积导致的宏观崩溃。

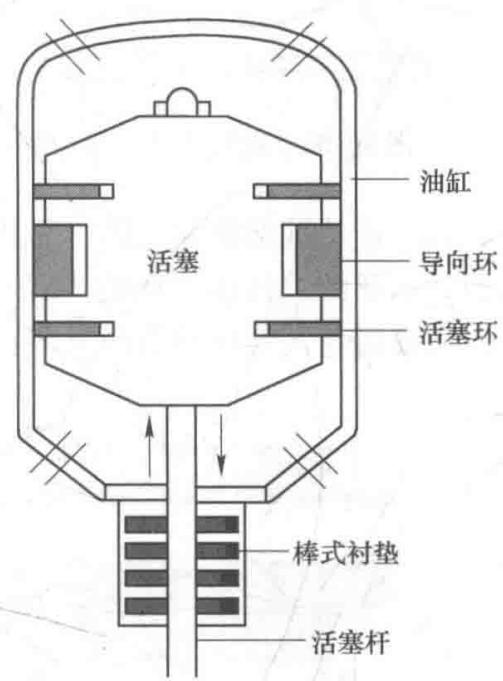

图1 往复动作式压缩机结构

痛点一：无法预期的泄漏与过早磨损

“树脂浸渍”或“金属浸渍”是提升炭/石墨密封件性能的常用手段，旨在填充材料固有的孔隙，提高其气密性、强度和耐磨性。但问题的关键在于：浸渍的质量如何？

我们经常在失效的密封环上发现，其内部存在大量未被有效填充的“死角”孔隙。这些孔隙在压力脉动下成为应力集中点，诱发微裂纹；在高压气体或液体介质中，它们成为泄漏的快速通道。更致命的是，不均匀的浸渍会导致材料内部性能分布不均，在摩擦过程中产生局部高磨损区域，最终导致整个密封面的失效。

诊断思路：

微观形貌与元素分布分析 (SEM-EDS)： 通过扫描电镜（SEM）观察密封件截面的微观形貌，可以直观地看到树脂或金属的填充情况。结合能谱分析（EDS），可以精准绘制出浸渍相的元素分布图，从而定量评估浸渍的均匀性和渗透深度。
孔隙结构分析： 采用压汞法或气体吸附法，可以精确测量材料的孔径分布和孔隙率。将新件与失效件的孔结构数据进行对比，往往能揭示出失效是否与材料初始的孔隙缺陷有关。

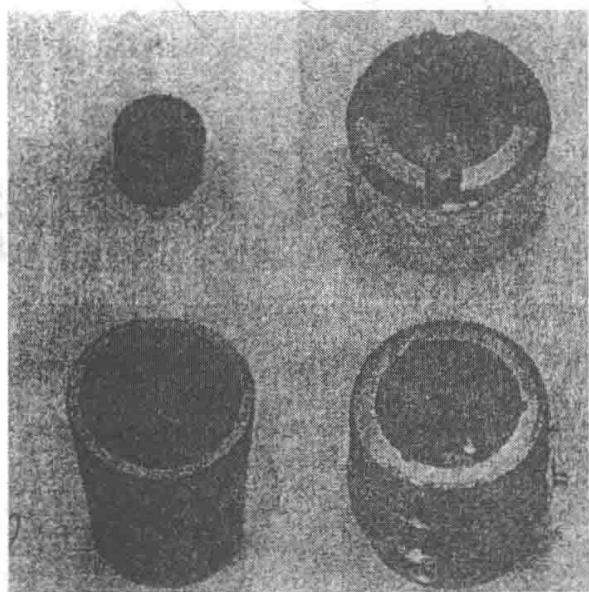

图2 机械密封圈实例

痛点二：特定介质下的电化学腐蚀与“卡死”

在处理电解质流体（如海水、盐溶液）的泵中，炭/石墨轴承或密封件与金属轴的组合，构成了一个典型的原电池。尤其在设备停机期间，这种电化学腐失会加剧，导致金属轴表面产生腐蚀坑，或腐蚀产物堆积在界面处，最终导致轴承“卡死”。选择浸渍金属（如锑、巴氏合金）来改善材料的抗电化学腐蚀性能，但如果匹配不当，反而会引入新的电化学问题。

诊断思路：

失效界面成分分析： 对“卡死”的轴承和轴的接触面进行细致的SEM-EDS分析，识别腐蚀产物的化学成分，是判断腐蚀类型的直接证据。
电化学工作站模拟测试： 在模拟的流体介质中，将炭/石墨材料与配对的金属轴作为电极，测量它们的电位差和腐蚀电流。这种方法可以从根本上评价材料匹配的合理性，并指导您选择更合适的材料组合或浸渍相。

仅仅依赖供应商提供的牌号进行选型，无异于“盲人摸象”。对密封件进行系统的微观结构与界面性能评价，才是确保其在严苛工况下长寿命、高可靠性运行的基石。

当常规检测手段已无法解释您的密封件为何过早失效时，或许是时候寻求更深层次的微观洞察了。精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的机械密封失效分析服务，为您的材料选型与质量控制保驾护航。欢迎垂询，电话19939716636

2. 摩擦材料的“性能漂移”：从C/C刹车盘的“恐水症”谈起

碳/碳（C/C）复合材料因其轻质、高强、优异的高温摩擦稳定性，成为飞机和高性能赛车的理想刹车材料。然而，它有一个广为人知的“阿喀琉斯之踵”——在低温、潮湿环境下（如雨天），摩擦系数会显著下降，即所谓的“水衰退”或“恐水症”。

图3 C/C复合材料制动刹车片实例

痛点三：无法解释的摩擦系数波动

这个问题的核心在于摩擦界面的物理化学状态。在干燥条件下，C/C刹车盘与刹车片摩擦时，会在表面形成一层薄而稳定的、由石墨微晶组成的“润滑转移膜”。这层膜是实现稳定摩擦性能的关键。然而，水分子的介入会破坏这层膜的结构，甚至阻止其形成，导致摩擦行为由平稳的层状剪切转变为不稳定的“硬碰硬”接触，摩擦系数随之剧降。

诊断思路：

摩擦磨损试验机： 在可精确控制温度、湿度和载荷的摩擦磨损试验机上，复现“水衰退”现象，是定量评估材料抗水衰退性能的第一步。
表面分析技术（XPS, Raman）： 对摩擦前后的刹车盘表面进行X射线光电子能谱（XPS）和拉曼光谱（Raman）分析。XPS可以揭示表面元素的化学态变化，判断水分子是否与碳原子发生了化学吸附。Raman光谱则对碳的晶格结构极为敏感，通过比较摩擦前后石墨特征峰（如G峰和D峰）的变化，可以评估润滑转移膜的形成质量及其被破坏的程度。

对于传统的粉末冶金刹车片（如铜基-石墨体系），其性能的稳定性则取决于石墨粉与金属粉末的混合均匀度、烧结质量以及形成的界面结合强度。任何一个环节的微小偏差，都可能导致批次间的性能漂移。

3. 固体润滑与结构支撑：超越宏观参数的微观世界

炭/石墨材料的应用远不止密封和摩擦。在无油润滑的压缩机叶片、高温轴承、核反应堆的控制棒导向环等部件中，它们作为自润滑结构件，其可靠性直接关系到整个设备的安全。

图4 转动轴承实例

痛点四：材料性能与工况环境的不匹配

教科书上说，石墨是优良的固体润滑剂。但这是一个有前提的结论。石墨的润滑性高度依赖于环境中微量水汽的存在，这些水分子吸附在石墨片层边缘，降低了层间剪切能。在高度真空或干燥的惰性气氛（如高纯氮气、氩气）中，石墨的润滑性会大幅下降，摩擦系数急剧升高，这种现象被称为“除气效应”。此时，二硫化钼（MoS₂）可能是更好的选择。反之，MoS₂在潮湿的氧化气氛中则容易失效。

诊断思路：

环境模拟摩擦测试： 在与实际工况（温度、气氛、湿度）完全一致的条件下进行摩擦磨损测试，是评判一种固体润滑材料是否“胜任”的唯一标准。
微观结构与晶体学分析（XRD, Raman）： 材料的石墨化度（晶体结构的有序程度）直接影响其本征润滑性能和在不同环境下的稳定性。通过X射线衍射（XRD）分析d₀₀₂晶面间距和微晶尺寸（L_c），结合拉曼光谱的I_D/I_G比值，可以为材料的“润滑天赋”给出一个精准的画像。

对于核电站等对可靠性要求极高的应用，其炭/石墨部件（如控制棒驱动装置的密封圈和导向环）的选材与评价更为苛刻。不仅要考虑常规的PV值（压力×速度）和耐磨性，更要评估其在紧急停堆等极端工况下的抗冲击性能和辐照稳定性。这需要一套结合了力学、热学、微观结构和无损探伤的综合评价体系。
